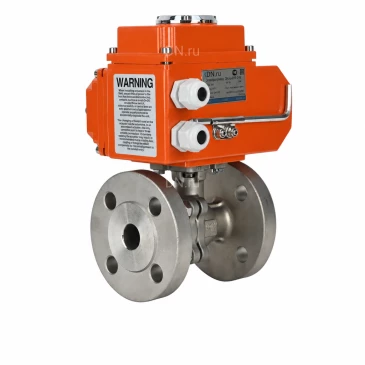

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-25 Ру16-40 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK купить в Москве и РФ

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-25 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Номинальный диаметр DN, мм	15 – 100
Номинальное давление PN, бар	40 / 16
Температура рабочей среды t, ⁰C	от -20 до +210
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	фланцевое
Проход шара	полный проход без сужения
Материал корпуса	ASTM CF8M (аналог стали AISI 316)
Расчетный срок службы крана (кол-во циклов открытия/закрытия)	40 000

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-25 Ру16-40 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-25 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	b	d	H	L	D	D1	D2	Y
15	QT-N-003EMT	16	15	50	115	95	65	45	123
20		18	20	55	120	105	75	58	123
25		18	25	58	125	115	85	68	123

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-25 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Материалы деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-25 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

№ п/п	Деталь	Материал
1	Корпус	CF8M (аналог стали AISI 316)
2	Шар	нержавеющая сталь SS316
3	Болт	нержавеющая сталь
5	Шток	нержавеющая сталь SS316
6	Фланцевый элемент (2 шт)	CF8M (аналог стали AISI 316)
7	Уплотнение шара (2 шт)	PTFE
8	Шайба упорная	PTFE

Эскиз материалы и детали кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-25 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Параметр	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Модель	003EMT
L, мм	123
H, мм	115
A, мм	101
B, мм	98
C, мм	74
D, мм	49
E, мм	34.5
F, мм	35
G, мм	5
Размер штока, квадрат, мм	14x14
ISO 5211	F05/F07

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1
