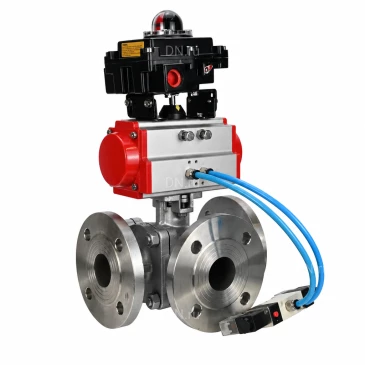

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220В и БКВ APL-410N EX купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон.

Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220В и БКВ APL-410N EX:

Наименование	Значение
Номинальное давление PN, бар	16
Температура рабочей среды, ⁰C	от -20 до +200
Температура окружающей среды, ⁰C	от -20 до +100
Рабочая среда	вода, масло, воздух и другие слабо коррозийные среды, нейтральные к материалам крана
Присоединение к трубопроводу	фланцевое
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	«А» по ГОСТ 9544-2015
Материал корпуса	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал шара	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал уплотнения	PTFE
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Средний срок службы, лет	10

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220В и БКВ APL-410N EX

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220В и БКВ APL-410N EX:

Модель	L, мм	L1, мм	ØD2, мм	ØD1, мм	ØD, мм	b, мм	f, мм	n-Ød, шт-мм
Ду20	160	80	58	75	105	14	2	4-ø14
Ду50	240	120	102	125	165	16	2	4-ø18
Ду80	280	140	138	160	200	20	2	8-ø18

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220В и БКВ APL-410N EX

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220В и БКВ APL-410N EX:

№ п/п	Наименование детали	Материал
1	Заглушка	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2	Гайка	сталь A194Gr.8M (аналог 10Х17Н13М2Т)
3	Болт	сталь A193 Gr.B8M Cl2 (аналог 12Х18Н10Т)
4	Седло	PTFE
5	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
6	Крышка	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8	Опорное кольцо	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9	Уплотнительное кольцо	VITON
10	Резьбовое седло	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11	Прокладка	PTFE
12	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13	Уплотнение штока	PTFE
14	Сальник	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220В и БКВ APL-410N EX

Технические параметры пневмопривода PA-SA:

Наименование	Значение
Тип пневмопривода	с возвратными пружинами
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод PA-SA

Габариты и размеры пневмопривода PA-SA:

Модель	SA-065	SA-105	SA-130
A, мм	36	57.5	67.5
B, мм	47	64	74,5
C, мм	81	122,5	145,5
D, мм	88	133	155
E, мм	108	153	185
F, мм	72	109.5	127.5
G, мм	30	30	30
H, мм	80	80	130
I, мм	50	70	70
J, мм	70	102	102
M, мм	14х14	22х22	22х22
N, мм	18	26	26
Z, мм	168	268	301
d, мм	40	40	55
K	M6x10	M8x13	M8x13
L	M8x13	M10x16	M10x16

Эскиз габаритов и размеров пневмопривода PA-SA

Технические параметры пневмораспределителя DN.ru 4V320-10 220В:

Характеристика	Значение
Модель пневмораспределителя	4V320-10 220В
Напряжение питания	220В
Тип пневмораспределителя	золотниковый
Номинальное давление	12 бар
Рабочее давление	1.5 ÷ 8 бар
Температура окружающей среды	от -5 до +50 ⁰C
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Частота срабатывания	5 циклов/с
Степень защиты	IP65
Управление	двустороннее электромагнитное
Материал корпуса	алюминевый сплав и технополимер
Время отклика	0,05 с
Диаметр рабочих каналов	3/8"

Пневмораспределитель DN.ru 4V320-10 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-10 220В:

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10 220В

Технические параметры блока концевых выключателей APL-410N EX:

Наименование	Значение
Корпус	всепогодный IP65 взрывозащищенный Exd IIB T6
Полный угол поворот, °	90
Кабельные вводы	2 x NPT1/2″
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм2
Резьба кабельного ввода	2 x NPT1/2″
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый; ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	10
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Блок концевых выключателей APL-410N EX

Габариты и размеры блока концевых выключателей APL-410N EX:

Модель пневмораспределителя	APL-410N EX
A, мм	177
B, мм	174
C, мм	178
D, мм	101
E, мм	76
F, мм	57
G, мм	55
H, мм	23
I, мм	27
J, мм	3
K, мм	4
Ød1, мм	Ø5
Ød2, мм	Ø9.5

Эскиз габаритов и размеров блока концевых выключателей APL-410N EX
