Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия и пневмораспределителем 4M310-08 24В

Сортировать по:

Показывать по:

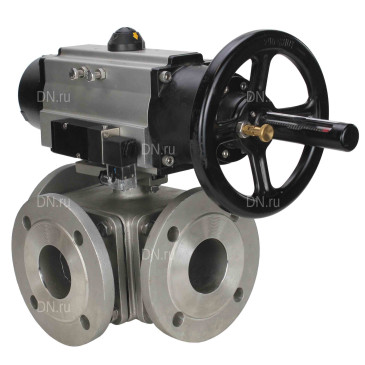

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 325 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 65.80 кг

Артикул: D160-41889

Доставим в город Москва:

В наличии:

274 171 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Технические параметры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия и пневмораспределителем 4M310-08 24В:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -25 до 180
Тип устройства крана	трехходовой
Тип трехходового крана	L
Применение	водоснабжение, теплоснабжение
Рабочая среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	фланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	нет
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Средний срок службы, лет	10
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия и пневмораспределителем 4M310-08 24В

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия и пневмораспределителем 4M310-08 24В:

Типоразмер	L, мм	ØD, мм	ØD1, мм	ØD2, мм	A, мм	E, мм
Ду100	325	220	180	158	495	200

Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия и пневмораспределителем 4M310-08 24В

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия и пневмораспределителем 4M310-08 24В:

№ п/п	Наименование детали	Материал
1	Корпус	Нержавеющая сталь SS316
2	Шар	Нержавеющая сталь SS316
3	Уплотнение	PTFE
4	Крышка корпуса	Нержавеющая сталь SS316
5	Болт	Нержавеющая сталь SS304
6	Прокладка	PTFE
7	Гайка	Нержавеющая сталь SS304
8	Прокладка	PTFE
9	Уплотнение штока	PTFE
10	Болт	Нержавеющая сталь SS304
11	Сальник	Нержавеющая сталь SS304

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия и пневмораспределителем 4M310-08 24В

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4M310-08

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4M310-08
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	24 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4M310-08

Габариты и размеры пневмораспределителя DN.ru 4M310-08:

Модель пневмораспределителя	4M310-08
D, мм	32
E, мм	69
F, мм	40
I, мм	45
K, мм	40
L, мм	134.5
M, мм	40
N, мм	24
S, мм	27
U, мм	2.4
H, мм	17.5
