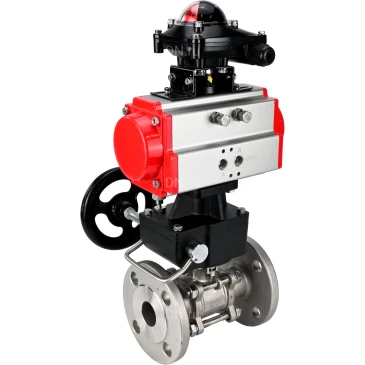

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру40 трехсоставные из нержавеющей стали SS304, фланцевые, полнопроходные, с пневмоприводом DN.ru PA-DA, БКВ APL-210N и ручным дублером MON

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду40 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-065, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду40 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-065, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 200 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 11.63 кг
Артикул: D160-38389
Доставим в город Москва:
В наличии:
32 637 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-105, БКВ APL-210N и ручным дублером MON3-700-T38-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-105, БКВ APL-210N и ручным дублером MON3-700-T38-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 290 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 26.28 кг
Артикул: D160-38387
Доставим в город Москва:
В наличии:
55 134 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-105, БКВ APL-210N и ручным дублером MON3-700-T38-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-105, БКВ APL-210N и ручным дублером MON3-700-T38-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 310 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 31.27 кг
Артикул: D160-38386
Доставим в город Москва:
В наличии:
59 800 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду25 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-052, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду25 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-052, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 160 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 8.20 кг
Артикул: D160-38391
Доставим в город Москва:
В наличии:
30 020 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-052, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-052, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 130 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 6.50 кг
Артикул: D160-38393
Доставим в город Москва:
В наличии:
31 274 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду20 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-052, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду20 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-052, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 150 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 7.37 кг
Артикул: D160-38392
Доставим в город Москва:
В наличии:
32 769 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду32 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-052, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду32 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-052, БКВ APL-210N и ручным дублером MON1-250-T26-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 180 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 9.64 кг
Артикул: D160-38390
Доставим в город Москва:
В наличии:
33 202 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду50 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-083, БКВ APL-210N и ручным дублером MON2-450-T28-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду50 Ру40 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-083, БКВ APL-210N и ручным дублером MON2-450-T28-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 230 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 16.37 кг
Артикул: D160-38388
Доставим в город Москва:
В наличии:
41 248 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-130, БКВ APL-210N и ручным дублером MON3-700-T38-ISO
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставной из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной с пневмоприводом DN.ru PA-DA-130, БКВ APL-210N и ручным дублером MON3-700-T38-ISO
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 350 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 44.38 кг
Артикул: D160-38385
Доставим в город Москва:
В наличии:
89 020 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Технические данные крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H PA-DA APL-210N MON:

Номинальный диаметр, мм 15-100
Рабочее давление PN, бар DN15-50 – 40
DN65-80 – 25
DN100 – 16
Температура рабочей среды t, ⁰C от -20 до +180
Рабочая среда Вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу фланцевое
Тип проходного сечения полнопроходной
Класс герметичности «А» по ГОСТ 9544-2015
Тип управления Пневмопривод двойного действия Dn.ru-DA
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру40 трехсоставные из нержавеющей стали SS304, фланцевые, полнопроходные, с пневмоприводом DN.ru PA-DA, БКВ APL-210N и ручным дублером MON

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру40 трехсоставные из нержавеющей стали SS304, фланцевые, полнопроходные, с пневмоприводом DN.ru PA-DA, БКВ APL-210N и ручным дублером MON

Спецификация материалов крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H PA-DA APL-210N MON:

Наименование Материал Количество
1 Корпус SS304/SS316 1
2 Шар затворный SS304/SS316 1
3 Болт SS201/SS304 4-6
4 Гайка SS201/SS304 6-12
5 Уплотнение PTFE 1
6 Шток SS304/SS316 1
7 Сальник SS201/SS304 1
8 Крышка WCB/CF8/CF8M 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
11 Гайка SS201/SS304 1
12 Рукоятка SS201/SS304 1
13 Оболочка рукоятки ПВХ 1
14 Стопор SS201/SS304 1
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру40 трехсоставные из нержавеющей стали SS304, фланцевые, полнопроходные, с пневмоприводом DN.ru PA-DA, БКВ APL-210N и ручным дублером MON

Деталировка крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H PA-DA APL-210N MON

Габаритные и установочные размеры крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H PA-DA APL-210N MON:

DN, мм d, мм D, мм L1, мм L±1.5, мм H1, мм H2, мм Вес, кг
15 15 95 153 130 104 98 6.5
20 20 105 153 150 104 98 7.365
25 25 115 153 160 104 98 8.195
32 32 140 153 180 104 98 9.635
40 38 150 174 200 104 115 11.625
50 50 165 216 230 115 135 16.37
65 64 184 279 290 158 160 26.275
80 79 200 279 310 158 160 31.265
100 99 220 308 350 158 193 44.375
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру40 трехсоставные из нержавеющей стали SS304, фланцевые, полнопроходные, с пневмоприводом DN.ru PA-DA, БКВ APL-210N и ручным дублером MON

Эскиз крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H PA-DA APL-210N MON

Параметры пневмопривода DN.ru:

  • Тип пневмопривода - двойного действия
  • Рабочее давление пневмопривода - 6.0 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - 5°
  • Страна производитель - Китай
  • Среда эксплуатации - в помещениях и на открытом воздухе
  • Индикатор положения - открыто/закрыто
  • Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру40 трехсоставные из нержавеющей стали SS304, фланцевые, полнопроходные, с пневмоприводом DN.ru PA-DA, БКВ APL-210N и ручным дублером MON

Пневмопривод DN.ru
