Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
|
Технические характеристики кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 с электроприводом DN.ru QT-N-EM-O1-24VDC-У1 24В HARK:
| Наименование |
Значение |
| Номинальное давление PN, бар |
16 |
| Температура рабочей среды, ⁰C |
от -20 до +180 |
| Рабочая среда |
вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана |
| Присоединение к трубопроводу |
фланцевое |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности шарового затвора |
«А» по ГОСТ 9544-2015 |
| Cрок службы, лет |
10 |
| Средний ресурс, циклов закрытие/открытие |
60 000 |
|
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16, полнопроходные, трехсоставные, корпус - нержавеющая сталь 304, уплотнение - PTFE, фланцевый, с электроприводом DN.ru QT-N-EM-O1-24VDC-У1 24В HARK |
Габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 с электроприводом DN.ru QT-N-EM-O1-24VDC-У1 24В HARK:
| Модель |
d, мм |
D, мм |
D1, мм |
D2, мм |
W, мм |
f, мм |
L±1.5, мм |
H, мм |
Z-øM |
| Ду100 |
100 |
234 |
190 |
161 |
24 |
3 |
350 |
181 |
8-ø22 |
|
Эскиз габаритов и размеров кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 с электроприводом DN.ru QT-N-EM-O1-24VDC-У1 24В HARK |
Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 с электроприводом DN.ru QT-N-EM-O1-24VDC-У1 24В HARK:
| № п/п |
Наименование детали |
Материал |
Количество |
| 1 |
Корпус |
нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) |
1 |
| 2 |
Шар затворный |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
1 |
| 3 |
Болт |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
4~6 |
| 4 |
Гайка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
6~12 |
| 5 |
Уплотнение |
PTFE |
1 |
| 6 |
Шток |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
1 |
| 7 |
Сальник |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
1 |
| 8 |
Крышка |
нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) |
2 |
| 9 |
Седельные кольца |
PTFE |
2 |
| 10 |
Упорная шайба |
PTFE |
1 |
| 11 |
Гайка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
1 |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 с электроприводом DN.ru QT-N-EM-O1-24VDC-У1 24В HARK |
Технические параметры электропривода QT-N-EM-O1-24VDC-У1 24В HARK:
| Наименование |
Значение |
| Тип электропривода |
четвертьоборотный |
| Тип двигателя |
асинхронный |
| Угол поворота, ° |
90±5 |
| Материал корпуса |
алюминиевый сплав, с эпоксидным
порошковым покрытием |
| Материал вала |
легированная сталь |
| Кабельный ввод |
гермоввод 2xM18 |
| Тип присоединения |
ISO 5211 |
| Самоблокирующееся устройство |
самоблокирующееся червяком и
червячной передачей |
Автоматическое отключение в положениях «открыто», «закрыто» и в
случаях заклинивания |
2 концевых выключателя
+ 2 дополнительных выключателя
(сухой контакт); |
| Класс изоляции |
F по ГОСТ IEC 60034-2-1-2017 |
| Механическое ограничение поворота выходного вала |
2 внешних регулируемых стопора |
| Класс защиты корпуса |
IP67 |
| Уровень шума, дБ |
≤ 50 |
| Температура окружающей среды, °С |
от -20 до +70 |
| Влажность окружающей среды |
≤95% (25°С) |
| Взрывозащита корпуса |
нет |
|
Электропривод QT-N-EM-O1-24VDC-У1 24В HARK |
Габариты и размеры электропривода QT-N-EM-O1-24VDC-У1 24В HARK:
| Модель |
L, мм |
H, мм |
A, мм |
B, мм |
C, мм |
D, мм |
| QT-N-040EM-O1-24VDC-У1 HARK |
241.8 |
157.5 |
119 |
118 |
112.3 |
26 |
|

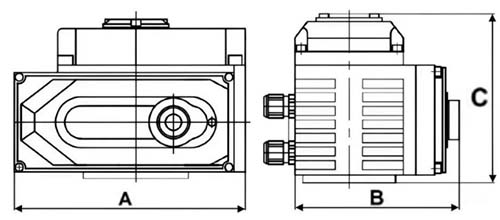

Эскиз габаритов и размеров электропривода QT-N-EM-O1-24VDC-У1 24В HARK |
