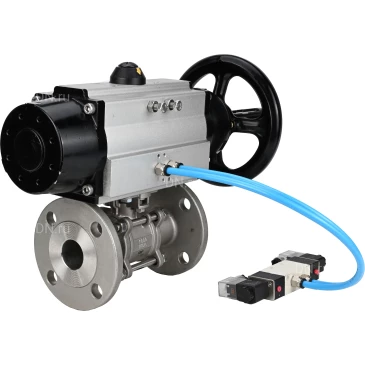

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 65 мм

Давление номинальное: 25 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 290 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 20.36 кг

Артикул: D160-47680

Доставим в город Москва:

В наличии:

43 703 ₽ $ €

до 2024-12-23

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду80 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 25 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 310 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 25.35 кг

Артикул: D160-47682

Доставим в город Москва:

В наличии:

53 786 ₽ $ €

до 2024-12-23

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Привод пневматический DN.ru поворотный двойного действия PA-DA-105-1 со штурвалом предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V:

Наименование	Значение
Температура рабочей среды, °С	от -20 до 180
Тип устройства крана	двухходовой
Применение	водоснабжение, теплоснабжение, Пневматические системы
Рабочая среда	вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	фланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	нет
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Габариты и размеры кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V:

Типоразмер	L, мм	ØD, мм	ØD1, мм	ØD2, мм	A, мм	E, мм	I, мм	B, мм	C, мм
Ду65	290	184	145	122	495	200	495	133	153
Ду80	310	200	160	138	495	200	495	133	153

Эскиз габариты и размеры кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V

Таблица деталей и материалов кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V:

№ п/п	Деталь	Материал	Количество
1	Корпус	сталь SS304 / SS316	1
2	Шар затворный	сталь S304 / S316	1
3	Болт	сталь S201 / S304	4~6
4	Гайка	сталь S201 / S304	6~12
5	Уплотнение	PTFE	1
6	Шток	сталь SS304 / SS316	1
7	Сальник	сталь S201 / S304	1
8	Крышка	сталь WCB/CF8/CF8M	2
9	Седельные кольца	PTFE	2
10	Упорная шайба	PTFE	1

Эскиз деталей и материалов кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-10 AC220V

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-10

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-10
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-10

Габариты и размеры пневмораспределителя DN.ru 4V320-10:

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4
H, мм	82.4
