Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходные, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Технические данные кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходных, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

Характеристика Значение
Класс герметичности "A"
Тип уплотнения PTFE / Фторопласт / Тефлон
Присоединение фланцевое
Тип устройства крана двухходовой
Проход шара крана полнопроходной
Тип управления рукоятка
Температура рабочей среды от -20 до +150 °C
Среда вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Область применения водоснабжение, теплоснабжение, Пневматические системы
Страна производитель Россия
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходные, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходные, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

Габаритные параметры кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходных, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

  D, мм D1, мм D2, мм W, мм L, мм b, мм f, мм A, мм B, мм KxK, мм N – ØZ, мм
DN65 185 145 122 260 290 22 3 Ø70 Ø102 17х17 8 – Ø18
DN80 200 160 138 260 310 24 3 Ø70 Ø102 17х17 8 – Ø18
DN100 235 190 162 300 350 26 3 Ø70 Ø102 19х19 8 – Ø22
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходные, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

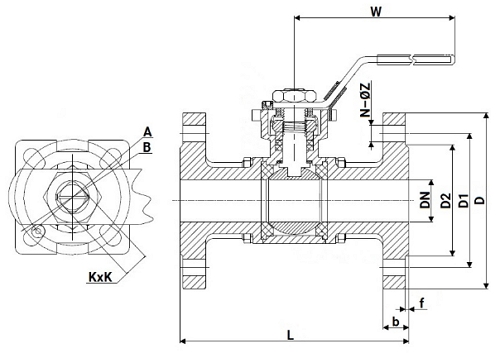

Эскиз размеров кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходных, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходных, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

Наименование детали Количество, шт Материал
1 Фланцевая часть 2 нержавеющая сталь AISI/SS 316
2 Шпилька 4/6/8 нержавеющая сталь AISI/SS 304
3 Гайка 8/12/16 нержавеющая сталь AISI/SS 304
4 Прокладка 8/12/16 нержавеющая сталь AISI/SS 304
5 Уплотнение 2 PTFE
6 Шар 1 нержавеющая сталь AISI/SS 316
7 Корпус 1 нержавеющая сталь AISI/SS 316
8 Упорная подушка 1 PTFE
9 Шток 1 нержавеющая сталь AISI/SS 316
10 Набивка 3 PTFE
11 Кольцо упорное 1 нержавеющая сталь AISI/SS 304
12 Винт позиционирующий 1 нержавеющая сталь AISI/SS 304
13 Подвижная крышка 1 нержавеющая сталь AISI/SS 304
14 Болт позиционирующий 1 нержавеющая сталь AISI/SS 304
15 Гайка шестигранная 1 нержавеющая сталь AISI/SS 304
16 Рукоятка 1 нержавеющая сталь AISI/SS 201+ПВХ
17 Блокировочный стопор 1 нержавеющая сталь AISI/SS 201
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходные, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой

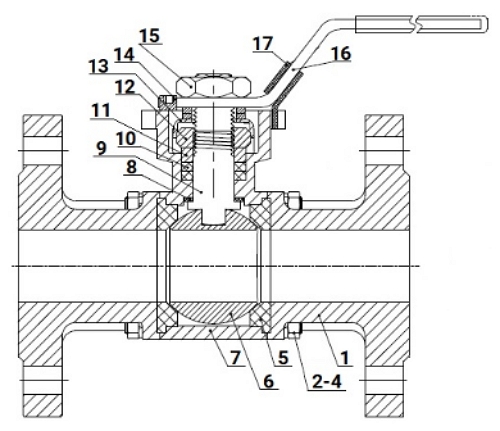

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру40 полнопроходных, с ISO-фланцем, корпус - нержавеющая сталь 316, уплотнение - PTFE, с рукояткой
