Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон. Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.
|
Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с редуктором HGB RQNx-xZ с визуальным указателем положения:
| Наименование |
Значение |
| Номинальное давление PN, бар |
16 |
| Температура рабочей среды, ⁰C |
от -20 до +200 |
| Температура окружающей среды, ⁰C |
от -20 до +100 |
| Рабочая среда |
вода, масло, воздух и другие слабо коррозийные среды, нейтральные к материалам крана |
| Присоединение к трубопроводу |
фланцевое |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности шарового затвора |
«А» по ГОСТ 9544-2015 |
| Материал корпуса |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| Материал шара |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| Материал уплотнения |
PTFE |
| Сферы применения |
системы отопления и водоснабжения, промышленные трубопроводы |
| Средний срок службы, лет |
10 |
|

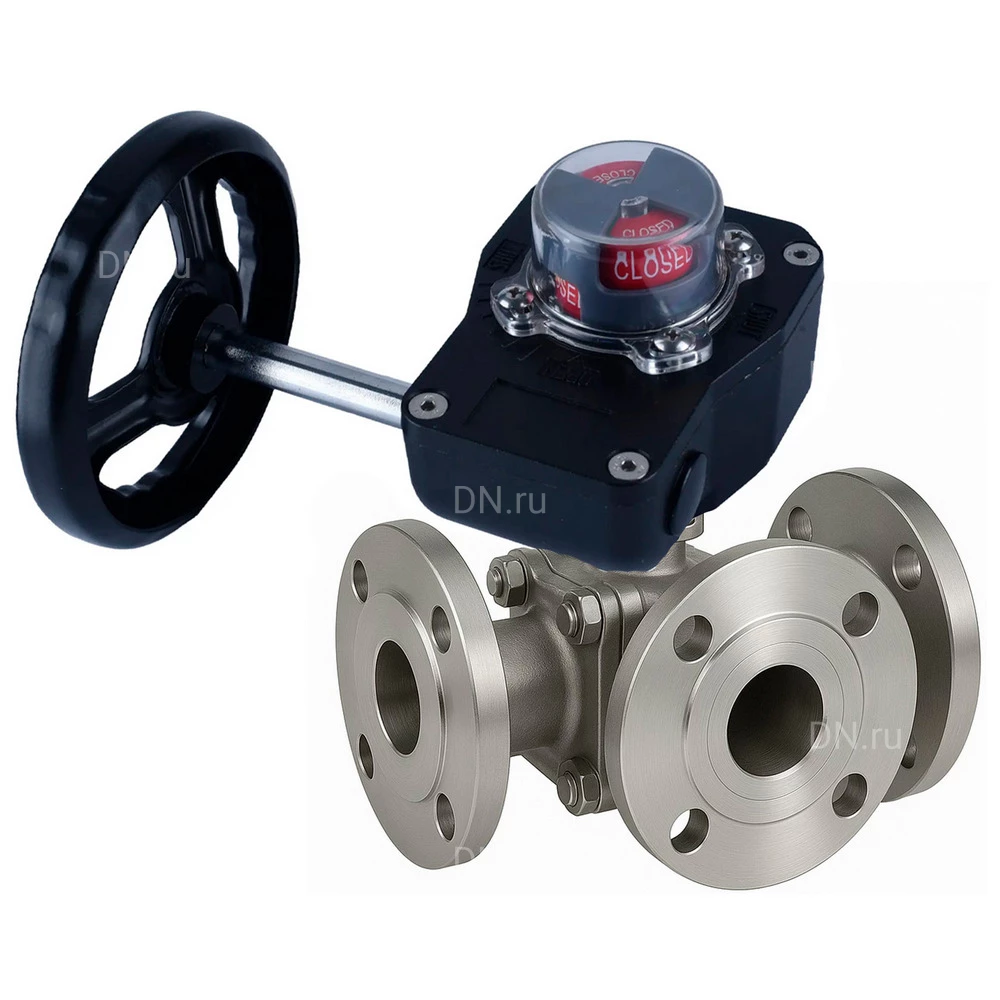

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с редуктором HGB RQNx-xZ с визуальным указателем положения |
Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с редуктором HGB RQNx-xZ с визуальным указателем положения:
| Модель |
L, мм |
L1, мм |
ØD2, мм |
ØD1, мм |
ØD, мм |
b, мм |
f, мм |
n-Ød, шт-мм |
| Ду20 |
160 |
80 |
58 |
75 |
105 |
14 |
2 |
4-ø14 |
| Ду50 |
240 |
120 |
102 |
125 |
165 |
16 |
2 |
4-ø18 |
| Ду80 |
280 |
140 |
138 |
160 |
200 |
20 |
2 |
8-ø18 |
|
Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с редуктором HGB RQNx-xZ с визуальным указателем положения |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с редуктором HGB RQNx-xZ с визуальным указателем положения:
| № п/п |
Наименование детали |
Материал |
| 1 |
Заглушка |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 2 |
Гайка |
сталь A194Gr.8M (аналог 10Х17Н13М2Т) |
| 3 |
Болт |
сталь A193 Gr.B8M Cl2 (аналог 12Х18Н10Т) |
| 4 |
Седло |
PTFE |
| 5 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 6 |
Крышка |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 7 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 8 |
Опорное кольцо |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 9 |
Уплотнительное кольцо |
VITON |
| 10 |
Резьбовое седло |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 11 |
Прокладка |
PTFE |
| 12 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 13 |
Уплотнение штока |
PTFE |
| 14 |
Сальник |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с редуктором HGB RQNx-xZ с визуальным указателем положения |
Технические параметры редуктора HGB RQNx-xZ:
| Наименование |
Значение |
| Температура окружающей среды, ⁰C |
от –30 до +120 |
| Степень защиты |
IP67 |
| Применение |
для различных отраслей, где требуется управление
потоками рабочей среды |
| Монтаж |
горизонтальный/вертикальный |
| Регулировка хода |
0 – 90° (с возможностью изменения ±5°) |
| Материал корпуса |
алюминиевый сплав ADC 12 (аналог АЛ9) |
|

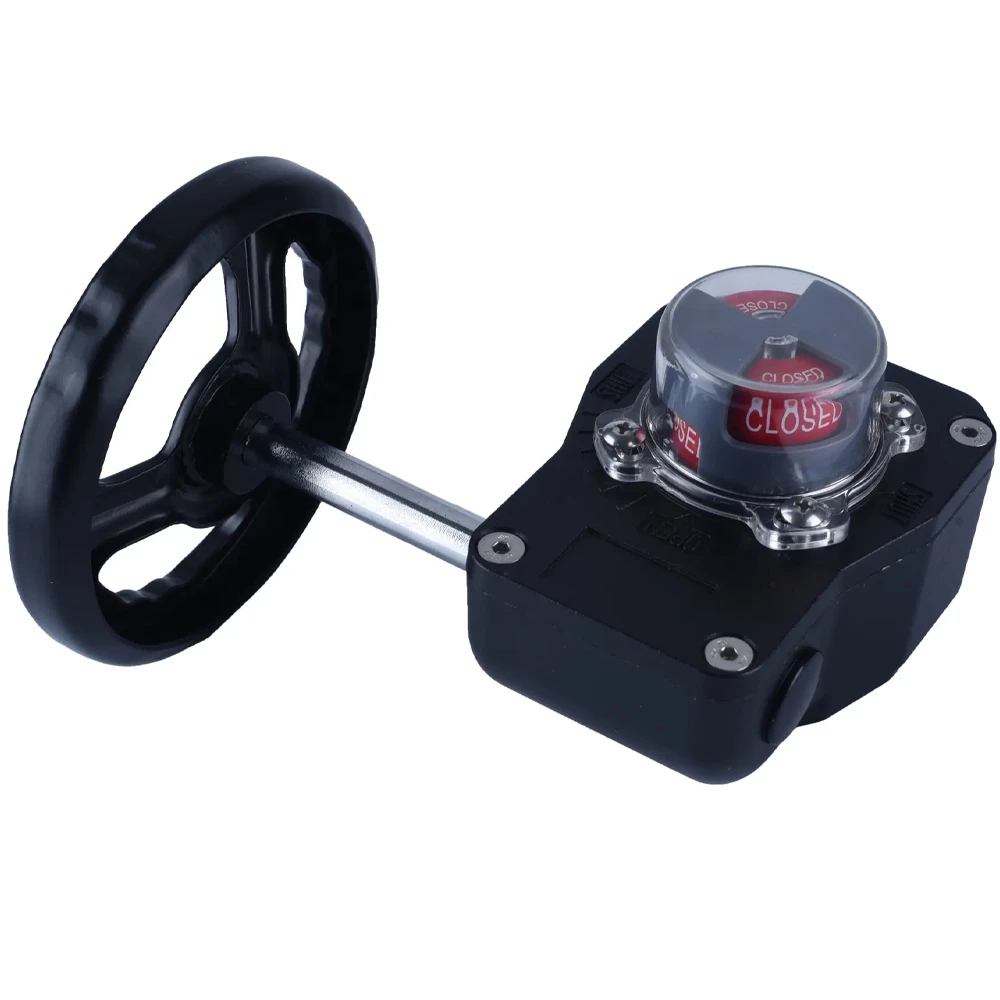

Редуктор HGB RQNx-xZ |
Габариты и размеры редуктора HGB RQNx-xZ:
| Модель |
HGB RQN1-180Z |
HGB RQN2-320Z |
| D2, мм |
81 |
92 |
| D3, мм |
50/70 |
70 |
| d1, мм |
35 |
42 |
| A, мм |
165 |
185 |
| B, мм |
127 |
142 |
| C, мм |
84 |
102 |
| D, мм |
66 |
79 |
| E, мм |
12 |
12 |
| F, мм |
47 |
52 |
| H, мм |
73 |
78 |
|
Эскиз габаритов и размеров редуктора HGB RQNx-xZ |
