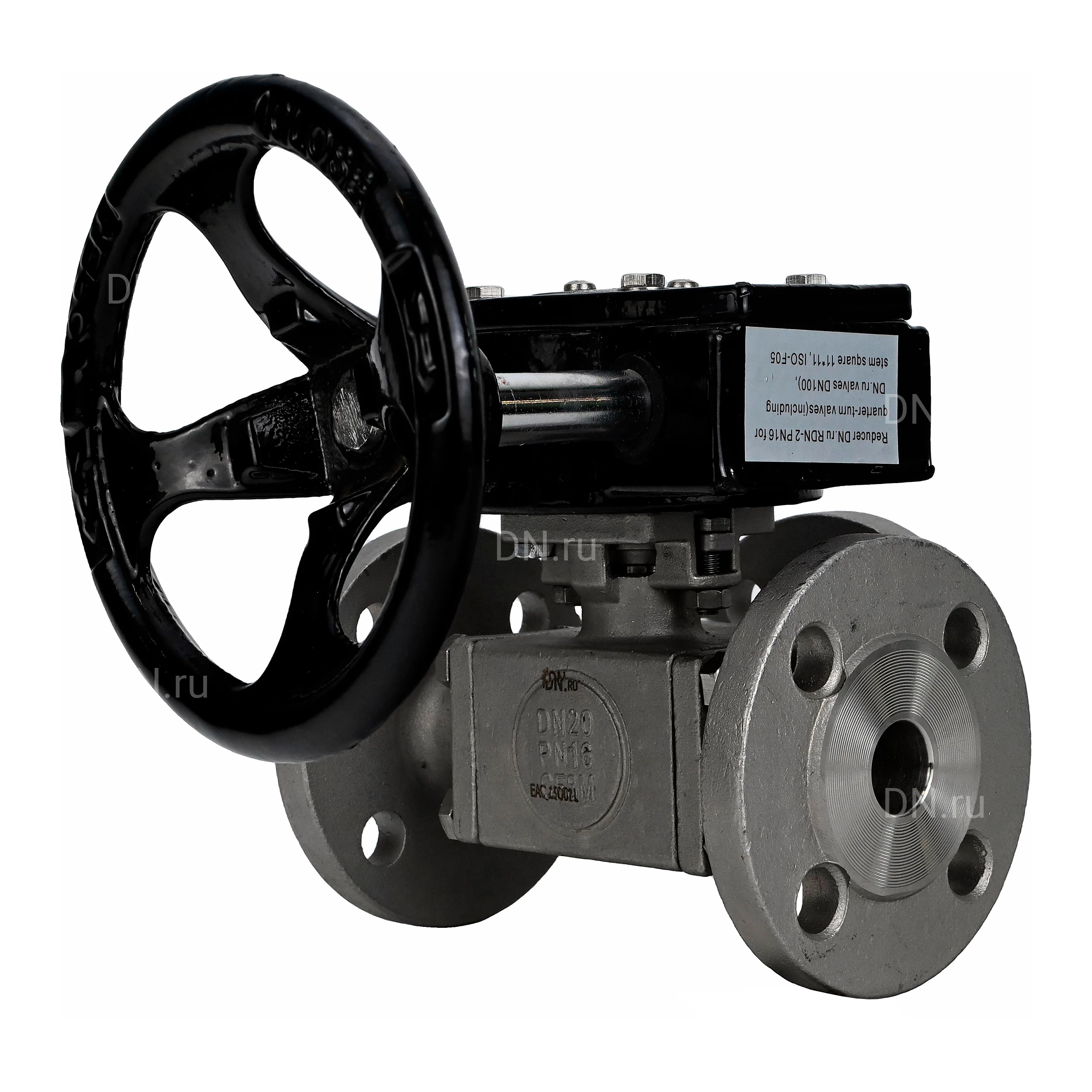

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru RDN RQNx-xZ-x купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические характеристики кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru RDN RQNx-xZ-x:

Наименование	Значение
Номинальное давление PN, бар	16
Тип присоединения	фланцевый
Применение	водоснабжение, теплоснабжение
Проход шара крана	полнопроходной
Температура рабочей среды, °С	от -25 до 180
Присоединение	фланцевое
Управление	редуктор
Класс герметичности	A
Водоразборный	нет
Тип устройства крана	трехходовой
Тип трехходового крана	L
Среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель	Россия
Гарантия, г.	1
Срок службы, лет	10

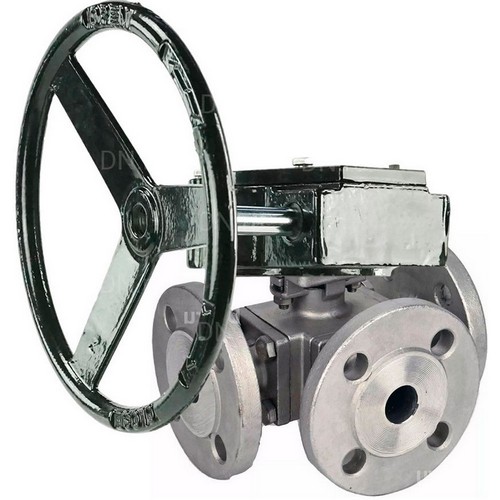

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru RDN RQNx-xZ-x

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru RDN RQNx-xZ-x:

Модель	L, мм	D, мм	k, мм	d, мм	d1, мм	A, мм	G, мм
Ду50	240	165	125	49	99	240	150
Ду65	260	185	145	65	122	240	150
Ду80	280	200	160	80	138	240	150
Ду100	325	220	180	100	158	240	150

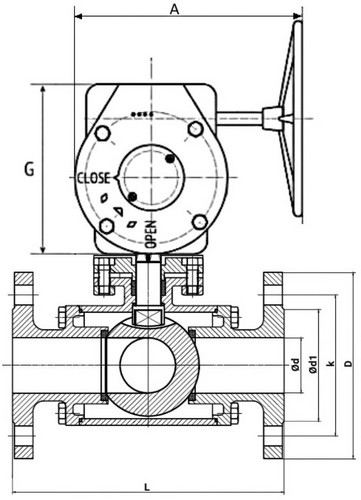

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru RDN RQNx-xZ-x

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru RDN RQNx-xZ-x:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь SS316
2	Шар	нержавеющая сталь SS316
3	Уплотнение	PTFE
4	Крышка корпуса	нержавеющая сталь SS316
5	Болт	нержавеющая сталь SS304
6	Прокладка	PTFE
7	Гайка	нержавеющая сталь SS304
8	Прокладка	PTFE
9	Уплотнение штока	PTFE
10	Болт	нержавеющая сталь SS304
11	Сальник	нержавеющая сталь SS304
13	Шток	нержавеющая сталь SS316

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru RDN RQNx-xZ-x

Технические параметры редукторов DN.ru RDN RQNx-xZ-x

Наименование	Значение
Наличие ручного дублера	штурвал

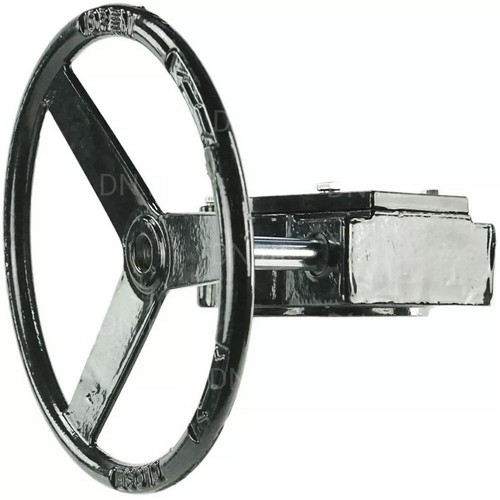

Редукторы DN.ru RDN RQNx-xZ-x

Габариты и размеры редукторов DN.ru RDN RQNx-xZ-x:

Модель	RQN4-500Z-T30	RQN5-500Z-T30
A, мм	240	240
B, мм	160	160
ØC, мм	260	260
D, мм	130	130
J, мм	55	55
G, мм	150	150
T, мм	70	70
ØF, мм	100	100
4M	4-M10	4-M12
HxH	17x17	22x22

Эскиз габаритов и размеров редукторов DN.ru RDN RQNx-xZ-x
