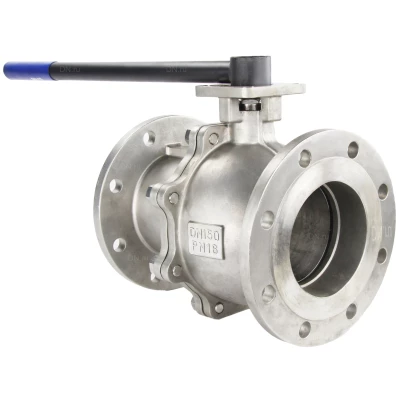

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 27х27, F10/F12

кран шаровый полнопроходной нержавеющий
кран шаровый полнопроходной нержавеющий
кран шаровой полнопроходной нержавеющий
полнопроходной шаровой кран из нержавеющей стали
кран шаровый полнопроходной из нержавеющей стали
Артикул: D160-22161

Модификация

О товаре

Артикул: D160-22161
Бренд: DN.ru
Страна производитель: Россия
Доступность товара: В наличии
Серия бренда: BV3232P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 150
Диаметр в дюймах: 6
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 350
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Тип управления: ручной
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2026-12-31
157 098,22
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 полнопроходного с ISO-фланцем и рукояткой, 27х27

  • Диаметр номинальный DN - 150 мм
  • Диаметр в дюймах - 6″
  • Давление номинальное PN - 16 бар
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Проход шара крана - полнопроходной
  • Тип присоединения - фланцевый
  • Присоединение - фланцевое
  • Тип управления - ручной
  • Управление - рукоятка
  • Тип ISO фланца арматуры - F10, F12
  • Размер вала арматуры (квадрат) - 27х27
  • Уплотнение - PTFE / Фторопласт / Тефлон
  • Тип устройства крана - двухходовой
  • Количество болтовых отверстий на фланце - 8 шт
  • Диаметр болтовых отверстий на фланце - 22 мм
  • Рабочая среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
  • Температура рабочей среды, минимальная - от -20 °C
  • Температура рабочей среды, максимальная -до 200 °C
  • Область применения - теплоснабжение
  • Строительная длина - 350 мм
  • Способ монтажа - горизонтальный/вертикальный
  • Конструкция крана шарового - Разборный 2-х составной
  • Водоразборный - нет
  • Наличие концевых выключателей - нет
  • Наличие спускника - нет
  • Класс герметичности - A
  • Крутящий момент на валу арматуры - 340 Нм
  • Цвет - серебристый
  • Наличие колонки управления - нет
  • Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
  • Маркировка - BV3232P(2pc)-FP-F-ISO-H
  • Серия - BV3232P
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Вес - 41 кг
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 27х27, F10/F12

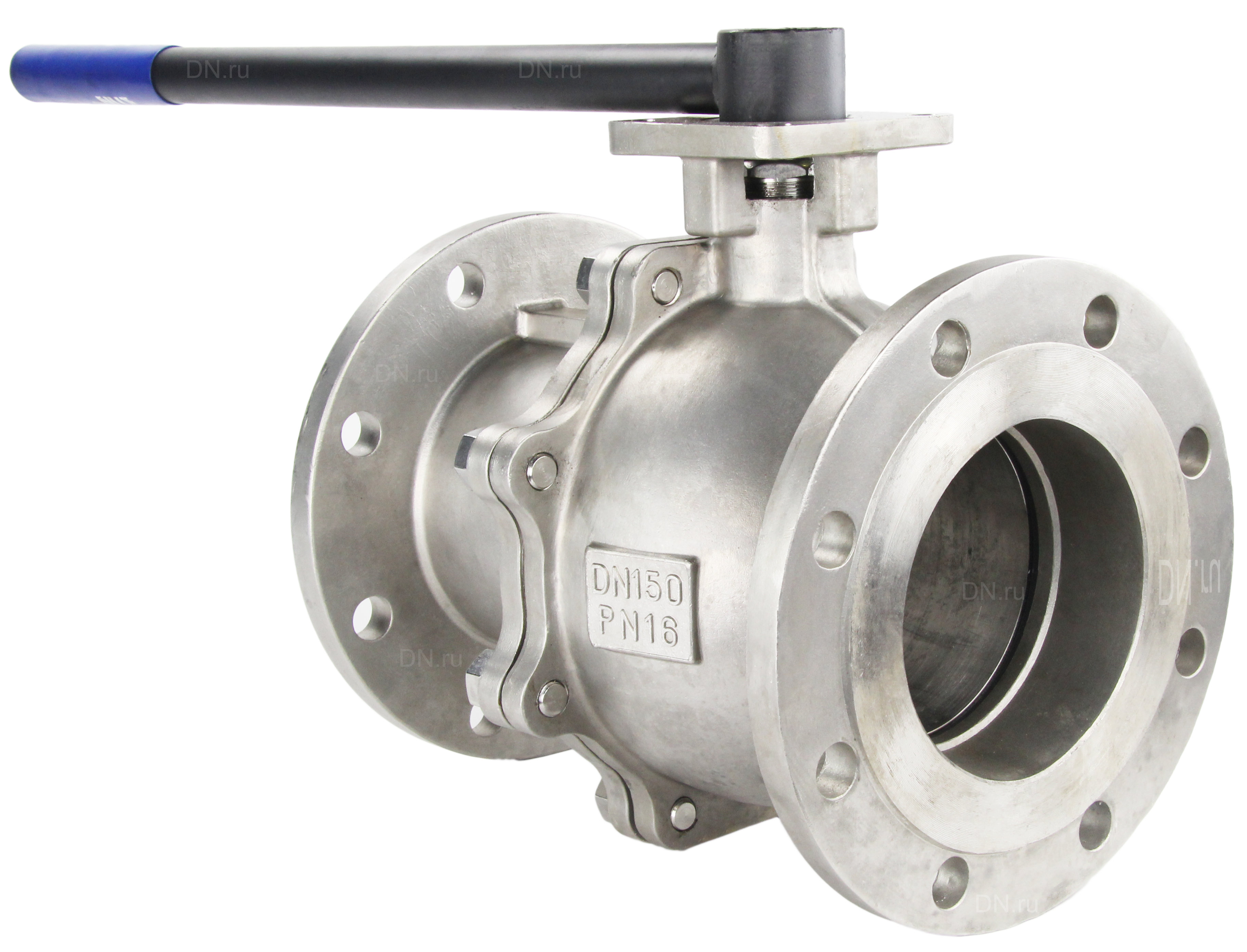

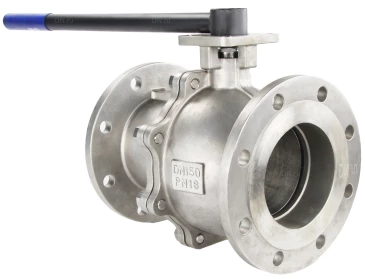

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 полнопроходного с ISO-фланцем и рукояткой, 27х27

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 полнопроходного с ISO-фланцем и рукояткой, 27х27

  • d - 146 мм
  • d4 - 214 мм
  • K - 240 мм
  • D - 285 мм
  • C - 3 мм
  • T - 24 мм
  • L - 350 мм
  • H - 223 мм
  • E - 750 мм
  • S - 27х27 мм
  • N - 8 шт
  • ØZ - 22 мм
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 27х27, F10/F12

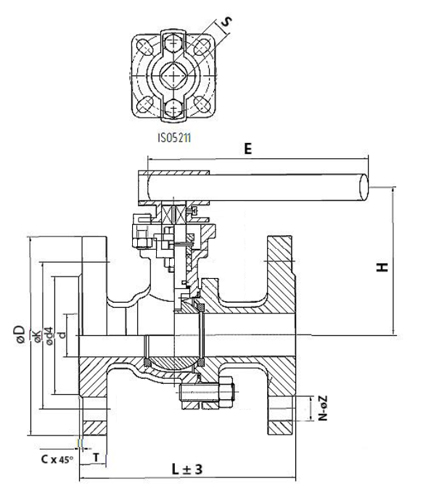

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 полнопроходного с ISO-фланцем и рукояткой, 27х27

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 полнопроходного с ISO-фланцем и рукояткой, 27х27

№НаименованиеМатериал
1Рукоятканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
2Переходная втулканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
3Шестигранные винтынержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
5Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
6Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
7Шестигранные винтынержавеющая сталь AISI 304 (аналог 08Х18Н10)
8Сальникнержавеющая сталь AISI 304 (аналог 08Х18Н10)
9Пружинная шайбанержавеющая сталь AISI 304 (аналог 08Х18Н10)
10Сальниковая втулканержавеющая сталь AISI 304 (аналог 08Х18Н10)
11УплотнениеPTFE
12Уплотнительное кольцоFKM
13Упорная прокладкаPTFE
14Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
15Фланцевый элементнержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
16Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
17Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
18ПрокладкаPTFE
19Корпуснержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
20Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
21СедлоRPTFE
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой, 27х27, F10/F12

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 полнопроходного с ISO-фланцем и рукояткой, 27х27

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Декларация о соответствии на краны шаровые DN.ru
Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой
Паспорт Кран шаровой BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 с ISO-фланцем и рукояткой DN.ru
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
2D модель кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 с ISO-фланцем и рукояткой.dwg
3D модель кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 с ISO-фланцем и рукояткой.dwg
3D модель кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду150 Ру16 с ISO-фланцем и рукояткой.stp

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду150, Ру16, применение - теплоснабжение, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - рукоятка, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 2-х составной
