Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25 полнопроходной, фланцевый, корпус - нержавеющая сталь 304, PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25 полнопроходной, фланцевый, корпус - нержавеющая сталь 304, PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX
Артикул: D160-80270
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 290 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 24.30 кг
на 2026-02-22
90 606,96
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25 полнопроходной, фланцевый, корпус - нержавеющая сталь 304, PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25 полнопроходной, фланцевый, корпус - нержавеющая сталь 304, PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX
Артикул: D160-80271
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 310 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 28.56 кг
на 2026-02-22
95 576,02
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 304, PTFE, 22х22, WDVF, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 304, PTFE, 22х22, WDVF, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX
Артикул: D160-80268
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 350 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 35.10 кг
на 2026-02-22
122 938,79
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 304, PTFE, 17х17, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 304, PTFE, 17х17, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX
Артикул: D160-80269
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: Фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 350 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 37.01 кг
на 2026-02-22
115 277,8
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей - это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Общие технические характеристики кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм65-100
Номинальное давление PN, барDN65÷80 - 25; DN100 - 16
Температура рабочей среды t, ⁰Cот -20 до +180
Рабочая средавода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводуфланцевое
Тип проходного сеченияполнопроходной
Класс герметичности шарового затвора«А» по ГОСТ 9544-2015
Материал корпусанержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10)
Материал шаранержавеющая сталь AISI 304 (аналог 08Х18Н10)
Срок службы, лет10
Средний ресурс, циклов открытия/закрытия60000
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25 полнопроходные, фланцевые, корпус - нержавеющая сталь 304, PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX

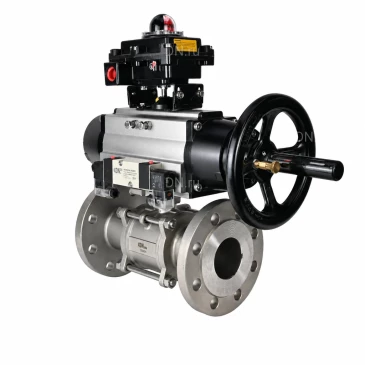

Изображение кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16

Габариты и рамеры кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16

Модельd, ммD, ммD1, ммD2, ммW, ммf, ммL±1.5, ммZ-øM
Ду100 22х22, F101002201801582033508-ø18
Ду65651851451222232908-ø18
Ду80802001601402433108-ø18
Ду100 17х17, F07/F101002341901612433508-ø22
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25 полнопроходные, фланцевые, корпус - нержавеющая сталь 304, PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX

Эскиз габаритов и размеров кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16

Материалы кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16

№НаименованиеМатериал
1Корпуснержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10)
2Шар затворныйнержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Болтнержавеющая сталь SS 201 (аналог 12Х15Г9НД)
4Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
5Уплотнениенержавеющая сталь AISI 304 (аналог 08Х18Н10)
6Штокнержавеющая сталь SS 201 (аналог 12Х15Г9НД)
7Сальникнержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10)
8КрышкаPTFE
9Седельные кольцаPTFE
10Упорная шайбанержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
14Стопор
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25 полнопроходные, фланцевые, корпус - нержавеющая сталь 304, PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-410N EX

Эскиз материалов и деталей кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16

Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

ХарактеристикаЗначение
Корпусвсепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6
Совместимые устройства- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота90°
Кабельные вводы2 x NPT1/2”
Электрическое подключениеклеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2
Резьба кабельного ввода2 x NPT1/2”
Тип визуального индикаторадвухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчикидва механических переключателя два датчика приближения
Номинальное напряжение, В250
Номинальный ток, А10
Допустимая температура окружающей среды, °Сот -25 до +80
Срок службы, лет10
Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

№НаименованиеМатериал
1Визуальный индикаторABS пластик / поликарбонат
2Крышка визуального индикатораполикарбонат
3Этикетка-
4Винты крышки БКВнержавеющая сталь
5Крышка корпуса БКВлитье алюминия под давлением
6Валнержавеющая сталь
7Концевые выключатели-
8Кулачки (эксцентрики)поликарбонат
9Корпус БКВлитье алюминия под давлением
10Клеммник-
11Клемма заземлениянержавеющая сталь
12Отверстие (резьба) для кабельного ввода-
13Кронштейннержавеющая сталь
Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

ХарактеристикаЗначение
Тип пневмораспределителязолотниковый
Материал корпусаалюминевый сплав и технополимер
Управлениедвустороннее электромагнитное
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм225 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)G 1/4
Размер портов отвода воздуха (в пневмопривод)2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)2 х G 1/4
Рабочее давление, бар1,5 ÷ 8
Максимальное давление, бар12
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В220
Полная мощность, В·А4,5
Допустимые изменения напряжения питания±10%
Степень защиты/класс изоляцииIP65/F
Температура эксплуатации, °Cот -5 до +50
Максимальная частота срабатывания5 циклов в секунду
Минимальное время переключения, с0,05
Пропускная способность, л/мин1 350
Средний ресурс, циклов20 000 000
Вес, кг1,200
Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

ХарактеристикаЗначение
Тип пневмоприводадвойного действия
Давление управления, бар2 ÷ 8
Управляющая средаподготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °Cот -20 до +80
Визуальный индикатор положенияоткрыто / закрыто
Ручное управлениеоткрыто / закрыто
Ручное управлениемаховик
Угол поворота, °90 ± 5
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR
Присоединительная резьба подачи воздухаG 1/4ʺ
Тип ISO фланцаF07/F10
Квадрат штока, мм22х22
Вес, кг9
Средний ресурс, циклов закрытие/открытие300 000
Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№Наименование деталиМатериал
1Индикаторный винтABS - пластик
2Индикатор положенияABS - пластик
3Пружинный зажимнержавеющая сталь 304
4Шайбанержавеющая сталь 304
5Внешняя шайбаинженерный пластик
6Регулировочный винтнержавеющая сталь 304
7Гайканержавеющая сталь 304
8Шайбанержавеющая сталь 304
9Корпусэкструдированный алюминиевый сплав
10Поршеньлитой под давлением алюминиевый сплав
11Уплотнительное кольцо поршняNBR
12Группа подшипниковинженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкалитой алюминиевый сплав, покрытый полиэфирной краской
15Винт крепежныйнержавеющая сталь 304
16Шайба внутренняяинженерный пластик
17Уплотнительное кольцоNBR
18Подшипникинженерный пластик
19Фиксаторлегированная сталь
20Шестернялегированная сталь
21Подшипникинженерный пластик
22Уплотнительное кольцоNBR
Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
