Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-105, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-105, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N
Артикул: D160-82221
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 15.97 кг
на 2026-02-28
59 089,48
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-130, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-130, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N
Артикул: D160-82222
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 170 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 22.52 кг
на 2026-02-28
112 885,99
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-140, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-140, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N
Артикул: D160-82223
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 30.42 кг
на 2026-02-28
140 690,4
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-160, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-160, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N
Артикул: D160-82224
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 190 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 44.42 кг
на 2026-02-28
155 758,01
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Общие технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

ХарактеристикаЗначение
Номинальное давление40/16 бар
Температура рабочей средыот -20 до +150 ⁰C
Класс герметичности«А» ГОСТ 9544-2015
Рабочая средавода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводуфланцевое
Тип крана по проходному сечениюполнопроходной
Средний срок службы10 лет
Страна производительРоссия
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N

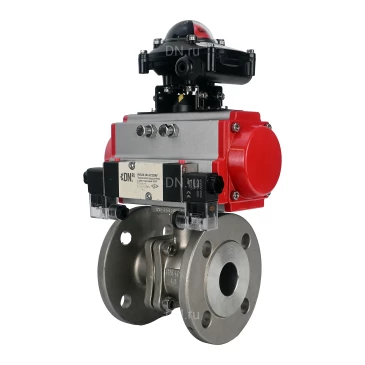

Изображение кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Модельd, ммD, ммL, ммL1, ммF, ммG, мм
Ду505016515026815377
Ду656418517030118577
Ду807620018039020277
Ду10010022019045822777
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Материалы кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

№НаименованиеМатериал
1Корпуснержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
2Крышканержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
3Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4СедлоPTFE
5Прокладка корпусаPTFE
6Упорная шайбаPTFE
7НабивкаPTFE
8Сальникнержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
9Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10Шпонканержавеющая сталь AISI 304 (аналог 08Х18Н10)
11Стопорное кольцонержавеющая сталь AISI 304 (аналог 08Х18Н10)
12Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
13Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
15Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4V320-08 220В NAMUR и БКВ APL-210N

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводас возвратными пружинами
Количество пружин10 шт
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические параметры блоков концевых выключателей DN.ru APL-210N

ХарактеристикаЗначение
Защита корпусавсепогодный IP65
Температура окружающей среды, °Cот -40 до +80
Совместимые устройствачетвертьоборотные пневмоприводы; - исполнительные механизмы с поворотом вала на 90°
Кабельные вводы2 x NPT1/2”
Клеммная колодка8 ячеек 0.08-2.6 мм2
Напряжение12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатораЗАКРЫТО: красный ОТКРЫТО: зелёный
Датчик2 SPDT электромеханических микровыключателя OMRON V151-1C25 тип "сухой контакт"
Внешнее покрытиеполиэстеровое покрытие (чёрное)
Валстандартный вал – 17 мм
Изображение блоков концевых выключателей DN.ru APL-210N

Изображение блоков концевых выключателей DN.ru APL-210N

Деталировка блоков концевых выключателей DN.ru APL-210N

№НаименованиеМатериал
1Корпуслитьевой алюминий
2Индикаторный колпакполиэстер пластик
33D-индикаторABC -пластик
4Кулачокполиэстер пластик
5Пружинанержавеющая сталь
6Винтынержавеющая сталь
7Уплотнительные кольцаNBR
8Втулкабронза
9Клемма заземлениянержавеющая сталь
10Валнержавеющая сталь

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

ХарактеристикаЗначение
Тип пневмораспределителязолотниковый
Материал корпусаалюминевый сплав и технополимер
Управлениедвустороннее электромагнитное
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм225 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)G 1/4
Размер портов отвода воздуха (в пневмопривод)2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)2 х G 1/4
Рабочее давление, бар1,5 ÷ 8
Максимальное давление, бар12
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В220
Полная мощность, В·А4,5
Допустимые изменения напряжения питания±10%
Степень защиты/класс изоляцииIP65/F
Температура эксплуатации, °Cот -5 до +50
Максимальная частота срабатывания5 циклов в секунду
Минимальное время переключения, с0,05
Пропускная способность, л/мин1 350
Средний ресурс, циклов20 000 000
Вес, кг1,200
Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V
