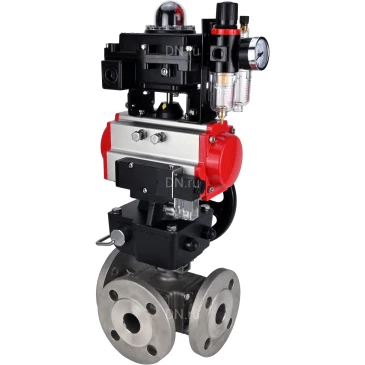

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду15 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-052, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON1-250-T26-ISO и БПВ AFC2000
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду15 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-052, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON1-250-T26-ISO и БПВ AFC2000
Артикул: D160-42129
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 9.49 кг
на 2025-11-04
72 504,15
  • $
  • €
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду20 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-052, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON1-250-T26-ISO и БПВ AFC2000
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду20 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-052, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON1-250-T26-ISO и БПВ AFC2000
Артикул: D160-42281
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 10.50 кг
на 2025-11-04
76 405,99
  • $
  • €
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду25 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-052, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON1-250-T26-ISO и БПВ AFC2000
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду25 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-052, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON1-250-T26-ISO и БПВ AFC2000
Артикул: D160-42433
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 11.60 кг
на 2025-11-04
85 936,42
  • $
  • €
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду40 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-065, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON1-250-T26-ISO и БПВ AFC2000
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду40 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-065, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON1-250-T26-ISO и БПВ AFC2000
Артикул: D160-42737
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 220 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 18.25 кг
на 2025-11-04
108 814,99
  • $
  • €
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду65 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-083, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON2-450-T28-ISO и БПВ AFC2000
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду65 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-083, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON2-450-T28-ISO и БПВ AFC2000
Артикул: D160-43041
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 260 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 35.70 кг
на 2025-11-04
191 550,83
  • $
  • €
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду80 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-105, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON3-700-T38-ISO и БПВ AFC2000
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду80 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-105, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON3-700-T38-ISO и БПВ AFC2000
Артикул: D160-43193
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 280 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 54.40 кг
на 2025-11-04
258 808,59
  • $
  • €
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-105, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON3-700-T38-ISO и БПВ AFC2000
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, пневмопривод PA-DA-105, пневмораспределитель 4М310-08 220В NAMUR, БКВ APL-410N EX, ручной дублер MON3-700-T38-ISO и БПВ AFC2000
Артикул: D160-43345
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 325 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 73.80 кг
на 2025-11-04
373 139,6
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором MONx-x-Tx-ISO позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000:

Наименование Значение
Давление номинальное PN, бар 16
Температура рабочей среды, °С от -25 до 180
Тип устройства крана трехходовой
Тип трехходового крана L
Применение водоснабжение, теплоснабжение
Рабочая среда вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Присоединение к трубопроводу фланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей есть
Наличие пневмораспределителя есть
Наличие электропневматического позиционера нет
Средний срок службы, лет 10
Гарантия, г. 1
Страна производитель Россия

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000:

Типоразмер L, мм ØD , мм ØD1, мм ØD2, мм A, мм Е, мм I , мм С, мм В, мм H1, мм
Ду15 150 95 65 45 153 72 162 88 139 120
Ду20 160 105 75 58 153 72 162 88 139 120
Ду25 180 115 85 64 153 72 162 88 139 120
Ду32 200 140 100 78 153 72 162 88 139 120
Ду40 220 150 110 88 174 89 162 88 139 120
Ду50 240 165 125 99 174 89 162 88 139 120
Ду65 260 185 145 122 216 109 162 88 139 133
Ду80 280 200 160 138 279 134 162 88 139 180
Ду100 325 220 180 158 279 134 162 88 139 180
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000:

№ п/п Наименование детали Материал
1 Корпус Нержавеющая сталь SS316
2 Шар Нержавеющая сталь SS316
3 Уплотнение PTFE
4 Крышка корпуса Нержавеющая сталь SS316
5 Болт Нержавеющая сталь SS304
6 Прокладка PTFE
7 Гайка Нержавеющая сталь SS304
8 Прокладка PTFE
9 Уплотнение штока PTFE
10 Болт Нержавеющая сталь SS304
11 Сальник Нержавеющая сталь SS304
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходных трехходовых, фланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Технические параметры пневмоприводов DN.ru

Наименование Значение
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Пневмопривода DN.ru

Габариты и размеры пневмоприводов DN.ru :

Модель привода DA-052 DA-065 DA-083 DA-105
G, мм 15 15 15 25
М, мм 80 80 80 80
N, мм 30 30 30 30
Ф0, мм 34 34 34 41
Р, мм 20 20 20 20
B1, мм 153 174 216 279
C, мм 30 36 46 55
E, мм 72 89 109 134
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12
К 4-M6x10 4-М8х12 4-М8х12 4-М10х16
F, мм 26 26 26 26
А1, мм 108 125 152 189
D, мм 41 46 55 64
L, мм 11х11 14х14 17х17 22х22
H F03 F05 F05 F07
I F05 F07 F07 F10
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз габаритов и размеров пневмоприводов DN.ru

Таблица деталей и материалов пневмоприводов DN.ru

№ Наименование Кол-во Материал Покрытие
1 Корпус 1 эструдированный алюминий твердое анодированное
2 Боковые заглушки 2 литой алюминий
3 Шестерня 1 нержавеющая сталь никелированное
4 Поршень 2 сталь/алюминий оксидирование/ гальваническая оцинковка
5 Заглушки 8 нержавеющая сталь
6 Поршневое кольцо 2 NBR
7 Пружины 0-12 пружинная сталь эпоксидное покрытие
8 Подшипник поршня 2 инженерный пластик
9 Поршневое кольцо 2 NBR
10 Заглушка 2 NBR
11 Упорное кольцо 2 инженерный пластик
12 Кольцо 1 инженерный пластик
13 Шайба 1 нержавеющая сталь
14 Пружинный зажим 2 нержавеющая сталь
15 Индикатор 1 пластик
16 Корпус индикатора 1 пластик
17 Подшипник 1 инженерный пластик
18 Кулачок 1 сталь оксидирование/ гальваническая оцинковка
19 Подшипник 1 NBR
20 Подшипник 1 инженерный пластик
21 Подшипник 1 инженерный пластик
22 Уплотнительное кольцо 2 NBR
23 Уплотнительное кольцо 2 NBR
24 Подшипник 2 нержавеющая сталь
25 Гайка регулировки 2 нержавеющая сталь
26 Винт регулировки 2 нержавеющая сталь
27 Втулка 2 алюминий

Технические параметры пневмораспределителей DN.ru 4М310-08 220В NAMUR

Наименование Значение
Тип пневмораспределителя золотниковый
Модель пневмораспределителя 4М310-08 220В NAMUR
Рабочее давление максимальное, бар 8
Напряжение питания 220В
Частота срабатывания, цикл/сек 5
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Пневмораспределителя DN.ru 4М310-08 220В NAMUR

Габариты и размеры пневмораспределителей DN.ru 4М310-08 220В NAMUR

Модель 4M310-08
A, мм 40
C, мм 24
D, мм 28
E, мм 32
F, мм 40
G, мм 21.5
H, мм 69
I, мм 45
K, мм 17.5
L, мм 135
J, мм 29.3
N, мм 40
M, мм 27
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз габаритов и размеров пневмораспределителей DN.ru 4М310-08 220В NAMUR

Технические параметры ручных дублеров DN.ru MON1-250-T26-ISO,MON2-450-T28-ISO,MON3-700-T38-ISO

Наименование Значение
Модель ручного дублера MON1-250-T26-ISO,MON2-450-T28-ISO,MON3-700-T38-ISO
Климатическое исполнение У, УХЛ, Т, ОМ
Способ монтажа горизонтальный/вертикальный
Степень защиты, IP 67
Тип присоединения ISO 5211
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Ручные дублеры DN.ru MON1-250-T26-ISO,MON2-450-T28-ISO,MON3-700-T38-ISO

Габариты и размеры ручных дублеров DN.ru MON1-250-T26-ISO,MON2-450-T28-ISO,MON3-700-T38-ISO:

Модель MON1-250-T26-ISO MON2-450-T28-ISO MON3-700-T38-ISO
b1, мм 14 17 22
N, мм 22 22 28
b2, мм 14 17 22
M, мм 16 18 22
D1, мм Ø50 Ø70 Ø102
4-M1, мм 4-M6 4-M8 4-M10
D2, мм Ø70 Ø102 Ø125
4-M2, мм 4-M8 4-M10 4-M12
E, мм 70х70 95х95 114х114
D3, мм Ø50 Ø70 Ø102
4-Ø1, мм 4-Ø6.5 4-Ø8.5 4-Ø10.5
D4, мм Ø70 Ø102 Ø125
4-Ø2, мм 4-Ø8.5 4-Ø10.5 4-Ø12.5
A, мм 90 125 140
B, мм 55 64 71
ØC, мм Ø88 Ø110 Ø129
F, мм 115 135 166
T, мм 44 62.5 70
Y, мм 145 178 212
H, мм 120 133 180
S, мм 53 56.5 68.7
K, мм 10 13 12.5
Ø штурвала, мм 180 200 280
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз габаритов и размеров ручных дублеров DN.ru MON1-250-T26-ISO,MON2-450-T28-ISO,MON3-700-T38-ISO

Таблица деталей и материалов ручных дублеров DN.ru MON1-250-T26-ISO,MON2-450-T28-ISO,MON3-700-T38-ISO:

№ п/п Детали Материал
1 Шток для монтажа пневмопривода сталь 45
2, 8 Уплотнительное кольцо EPDM
3 Фиксирующая пружина пружинная сталь
4 Верхняя торцевая крышка сплав алюминия
5 Винт сталь 304
6 Фиксирующая скоба (главная тяга) сталь 304
7 Корпус сплав алюминия
9 Редуктор чугун ВЧ50
10 Переходная муфта чугун ВЧ40
11 Шток редуктора чугун ВЧ40
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз деталей и материалов ручных дублеров DN.ru MON1-250-T26-ISO,MON2-450-T28-ISO,MON3-700-T38-ISO

Технические параметры блоков концевых выключателей DN.ru APL-410N EX

Наименование Значение
Модель блока концевых выключателей APL-410N EX
Степень защиты корпуса, IP 65
Температура окружающей среды, °С от -25 до 80
Срок службы, лет 10
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Блоки концевых выключателей DN.ru APL-410N EX

Габариты и размеры блоков концевых выключателей DN.ru APL-410N EX

Модель D, мм D1, мм Н, мм L, мм B, мм M, мм
APL-410N EX 9.5 5 174 177 178 8
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз габаритов и размеров блоки концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блоков концевых выключателей DN.ru APL-410N EX

№ п/п Деталь Материал
1 Визуальный индикатор ABS пластик / поликарбонат
2 Крышка визуального индикатора поликарбонат
3 Этикетка
4 Винты крышки нержавеющая сталь
5 Крышка корпуса БКВ литье алюминия под давлением
6 Вал нержавеющая сталь
7 Концевые выключатели
8 Кулачки (эксцентрики) поликарбонат
9 Корпус БКВ литье алюминия под давлением
10 Клеммник
11 Клемма заземления нержавеющая сталь
12 Отверстие (резьба) для кабельного ввода
13 Кронштейн нержавеющая сталь
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз деталей и материалов блоков концевых выключателей DN.ru APL-410N EX

Технические параметры блоков подготовки воздуха Dn.ru AFC2000

Наименование Значение
Рабочее давление, бар 8
Регулируемый диапазон давления, бар 0.5 ÷ 9
Размер фильтруемых частиц, мкм 40 мкм
Вес, кг 0.395
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Блоки подготовки воздуха Dn.ru AFC2000

Габариты и размеры блоков подготовки воздуха Dn.ru AFC2000:

Модель БПВ AFC2000
A, мм 162
B, мм 88
C, мм 139
D, мм 31
E, мм 53.5
F, мм 12
G, мм 8
H, мм 7
I, мм 13.3
J, мм 39
K, мм 5
L, мм 40
M, мм 32
N, мм 53
O, мм 29
P, мм 6
R, мм 41.5
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду15-100 Ру16 полнопроходные трехходовые, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, пн.распределителем 4М310-08 220В NAMUR, БКВ APL-410N EX, дублером MON3-700-T38-ISO и БПВ AFC2000

Эскиз габаритов и размеров блоков подготовки воздуха Dn.ru AFC2000

Быстрый заказ

Вы можете отправить нам запрос на необходимые позиции и наш менеджер свяжется с вами в ближайшее время для формирования заказа

Нажмите, чтобы загрузить файлы или перетащите сюда
Максимальный размер файла - 10 Мб. Типы файлов: jpg, jpeg, png, xls, xlsx, doc, docx, pdf.
