Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
|
Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-M-O2-220VAC-У1 с моментной муфтой и штурвалом:
| Наименование |
Значение |
| Номинальное давление PN, бар |
16 |
| Температура рабочей среды, ⁰C |
от -20 до +200 |
| Температура окружающей среды, ⁰C |
от -20 до +100 |
| Рабочая среда |
вода, масло, воздух и другие слабо коррозийные среды, нейтральные к материалам крана |
| Присоединение к трубопроводу |
фланцевое |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности шарового затвора |
«А» по ГОСТ 9544-2015 |
| Материал корпуса |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| Материал шара |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| Материал уплотнения |
PTFE |
| Сферы применения |
системы отопления и водоснабжения, промышленные трубопроводы |
| Средний срок службы, лет |
10 |
|

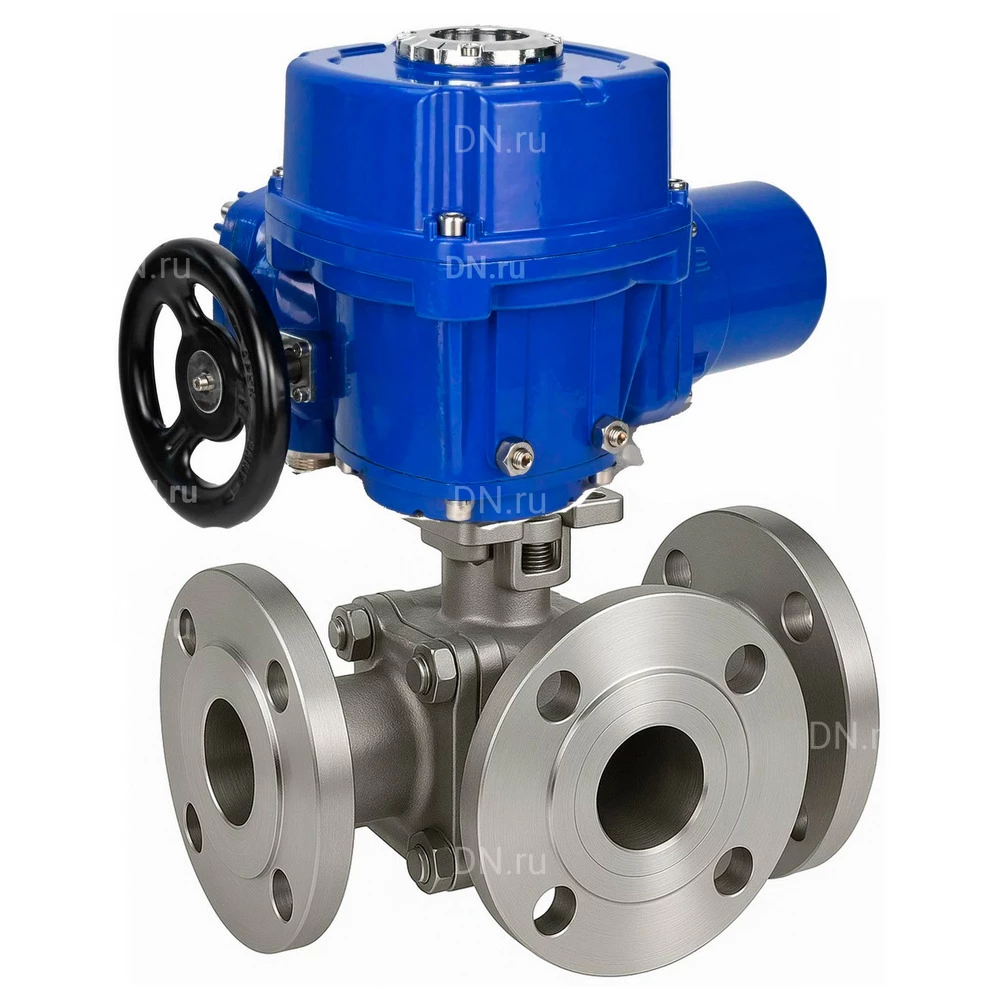

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-M-O2-220VAC-У1 с моментной муфтой и штурвалом |
Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-M-O2-220VAC-У1 с моментной муфтой и штурвалом:
| Модель |
L, мм |
L1, мм |
ØD2, мм |
ØD1, мм |
ØD, мм |
b, мм |
f, мм |
n-Ød, шт-мм |
| Ду20 |
160 |
80 |
58 |
75 |
105 |
14 |
2 |
4-ø14 |
| Ду50 |
240 |
120 |
102 |
125 |
165 |
16 |
2 |
4-ø18 |
| Ду80 |
280 |
140 |
138 |
160 |
200 |
20 |
2 |
8-ø18 |
|
Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-M-O2-220VAC-У1 с моментной муфтой и штурвалом |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-M-O2-220VAC-У1 с моментной муфтой и штурвалом:
| № п/п |
Наименование детали |
Материал |
| 1 |
Заглушка |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 2 |
Гайка |
сталь A194Gr.8M (аналог 10Х17Н13М2Т) |
| 3 |
Болт |
сталь A193 Gr.B8M Cl2 (аналог 12Х18Н10Т) |
| 4 |
Седло |
PTFE |
| 5 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 6 |
Крышка |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 7 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 8 |
Опорное кольцо |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 9 |
Уплотнительное кольцо |
VITON |
| 10 |
Резьбовое седло |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 11 |
Прокладка |
PTFE |
| 12 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 13 |
Уплотнение штока |
PTFE |
| 14 |
Сальник |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-M-O2-220VAC-У1 с моментной муфтой и штурвалом |
Технические параметры электропривода QT-N-M-O2-220VAC-У1:
| Наименование |
Значение |
| Тип электропривода |
четвертьоборотный |
| Тип двигателя |
асинхронный |
| Угол поворота, ° |
90 |
| Кабельный ввод |
водонепроницаемый G1/2 |
| Тип присоединения |
ISO 5211 |
Автоматическое отключение
в случаях заклинивания |
есть (моментная муфта) |
| Класс защиты корпуса |
IP67 |
| Температура окружающей среды, °С |
от -30 до +70 |
| Влажность окружающей среды |
≤95% (25°С) |
| Взрывозащита корпуса |
нет |
|

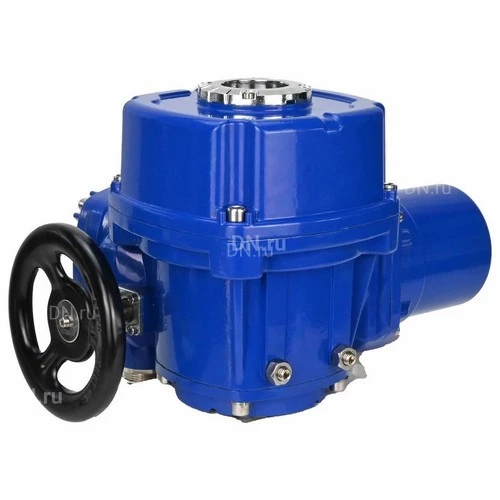

Электропривод QT-N-M-O2-220VAC-У1 |
Габариты и размеры электропривода QT-N-M-O2-220VAC-У1:
| Модель |
H, мм |
H1, мм |
H2, мм |
D, мм |
L, мм |
L1, мм |
L2, мм |
L3, мм |
| QT-N-005M-O2-220VAC-УУ1 |
281 |
170 |
77 |
Ø 120 |
215 |
310 |
170 |
121 |
| QT-N-010M-O2-220VAC-У1 |
281 |
170 |
77 |
Ø 120 |
215 |
310 |
170 |
121 |
|
Эскиз габаритов и размеров электропривода QT-N-M-O2-220VAC-У1 |
