Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80-100 Ру16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В NAMUR и БКВ APL-510N EX купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Общие технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80-100 Ру16 полнопроходных, фланцевых

Характеристика	Значение
Номинальное давление	16 бар
Температура рабочей среды	от -20 до +150 ⁰C
Класс герметичности	«А» ГОСТ 9544-2015
Рабочая среда	вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	фланцевое
Тип крана по проходному сечению	полнопроходной
Средний срок службы	10 лет
Страна производитель	Россия

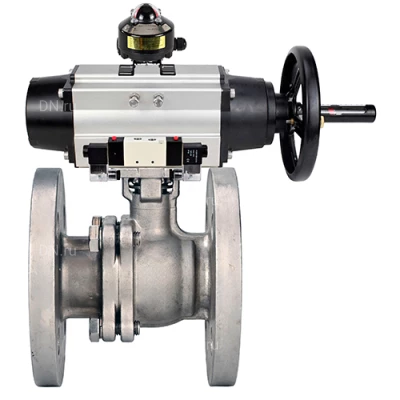

Изображение кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80-100 Ру16 полнопроходных, фланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80-100 Ру16 полнопроходных, фланцевых

Модель	d, мм	D, мм	L, мм	L1, мм	F, мм	G, мм
Ду80	76	200	180	495	133	121.4
Ду100	100	220	190	495	133	121.4

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80-100 Ру16 полнопроходных, фланцевых

Материалы кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80-100 Ру16 полнопроходных, фланцевых

№	Наименование	Материал
1	Корпус	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
2	Крышка	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
3	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4	Седло	PTFE
5	Прокладка корпуса	PTFE
6	Упорная шайба	PTFE
7	Набивка	PTFE
8	Сальник	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
9	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10	Шпонка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11	Стопорное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13	Болт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15	Болт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80-100 Ру16 полнопроходных, фланцевых

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Характеристика	Значение
Корпус	всепогодный IP67/ NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT 3/4”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм 2
Резьба кабельного ввода	2 x NPT 3/4”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	16
Допустимая температура окружающей среды, °С	от -20 до +66
Средний ресурс, циклов	10 000 000
Вес, кг	1,800

Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Технические параметры пневмораспределителей DN.ru 4V320-10 NAMUR AC220V

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	30 (Cv = 1,68
Размер порта подвода воздуха (в пневмораспределитель)	G 3/8
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4V320-10 NAMUR AC220V
