Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D
Артикул: D160-82029
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 11.24 кг
на 2026-02-28
49 080,6
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D
Артикул: D160-82030
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 170 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 14.59 кг
на 2026-02-28
89 917,05
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D
Артикул: D160-82032
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 190 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 26.29 кг
на 2026-02-28
100 077,82
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-105, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D
Артикул: D160-82031
Управление: пневмопривод двойного действия
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 21.29 кг
на 2026-02-28
113 264,19
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Общие технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

ХарактеристикаЗначение
Номинальное давление40/16 бар
Температура рабочей средыот -20 до +150 ⁰C
Класс герметичности«А» ГОСТ 9544-2015
Рабочая средавода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводуфланцевое
Тип крана по проходному сечениюполнопроходной
Средний срок службы10 лет
Страна производительРоссия

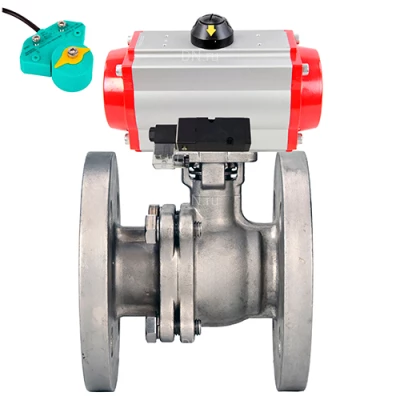

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D

Изображение кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Модельd, ммD, ммL, ммL1, ммF, мм
Ду5050165150204128.7
Ду6564185170204128.7
Ду8076200180268153
Ду100100220190268153
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Материалы кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

№НаименованиеМатериал
1Корпуснержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
2Крышканержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
3Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4СедлоPTFE
5Прокладка корпусаPTFE
6Упорная шайбаPTFE
7НабивкаPTFE
8Сальникнержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
9Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10Шпонканержавеющая сталь AISI 304 (аналог 08Х18Н10)
11Стопорное кольцонержавеющая сталь AISI 304 (аналог 08Х18Н10)
12Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
13Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
15Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR и магнитным переключателем ALS200D

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводадвойного действия
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры магнитных переключателей DN.ru ALS200D

ХарактеристикаЗначение
Материал корпусапластик PP-GF30
Степень защиты корпусаIP67
Совместимые устройства- пневматические приводы; - любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства, °0 – 90
Тип контактаNO
Тип взаимодействия датчиковмагнитный
Расстояние взаимодействия датчиков, мм1 ÷ 6
Частота переключения вкл/выкл, кГц0 ÷ 4,8
Визуальная индикациядва светодиода
Номинальное напряжение, В5 ÷ 240 AC/DC
Номинальный ток, mА0 ÷ 300
Номинальная мощность, Ватт10
Допустимая температура окружающей среды, °Сот -40 до +85
Кабельный вывод4 провода (2 провода/обрыв, 2 провода/закрытие)
Средний ресурс, лет10
Вес, кг0,140
Изображение магнитных переключателей DN.ru ALS200D

Изображение магнитных переключателей DN.ru ALS200D

Технические параметры пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

ХарактеристикаЗначение
Конструкциязолотникового типа
Максимальное давление, бар10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар1,5 ÷ 8
Вид пневмораспределителя5/2 пятилинейный, двухпозиционный
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °Cот 0 до +60
Частота срабатывания5 циклов в секунду
Ручное дублированиеесть
Степень защиты/класс изоляцииIP65/F
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпусаанодированный алюминий
Эффективная площадь сечения, мм225 (Cv = 1,4)
Размеры выхлопных портов (сброс в атмосферу)2 - PT1/4”
Размер порта подвода воздуха (в пневмораспределитель)G1/4”
Размер портов отвода воздуха (в пневмопривод)2 х Ø19.2 мм
Время отклика, сек0,05
Напряжение питания, В24DC
Мощность катушки4,8 Вт
Вес, кг0,35
Средний ресурс, циклов10 000 000
Изображение пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Изображение пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Деталировка пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

№Наименование деталиМатериал
1Разъеминженерный пластик
2ГайкаPOM + углеродистая сталь
3Катушкамедь
4Управляющие элементы-
5Пластинауглеродистая сталь
6ПоршеньPOM
7Седло управляющего клапанаинженерный пластик
8Корпус клапанаалюминиевый сплав
9Золотникалюминиевый сплав
10Уплотнительное кольцо O-образной формыHNBR
11Задняя крышкаинженерный пластик
12Фильтрсинтетический материал
13ПоршеньPOM
14Пружинанержавеющая сталь
15Ручной дублеринженерный пластик
16Заднее седлоалюминиевый сплав
17Седло пружиныалюминиевый сплав
18Буксирная скоба типа C65Mn (аналог 65Г)
Эскиз деталировки пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Эскиз деталировки пневмораспределителей DN.RU 4M310-08 24VDC NAMUR
