Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR и БПВ AFC2000 купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон.

Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR и БПВ AFC2000:

Наименование	Значение
Номинальное давление PN, бар	16
Температура рабочей среды, ⁰C	от -20 до +200
Температура окружающей среды, ⁰C	от -20 до +100
Рабочая среда	вода, масло, воздух и другие слабо коррозийные среды, нейтральные к материалам крана
Присоединение к трубопроводу	фланцевое
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	«А» по ГОСТ 9544-2015
Материал корпуса	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал шара	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал уплотнения	PTFE
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Средний срок службы, лет	10

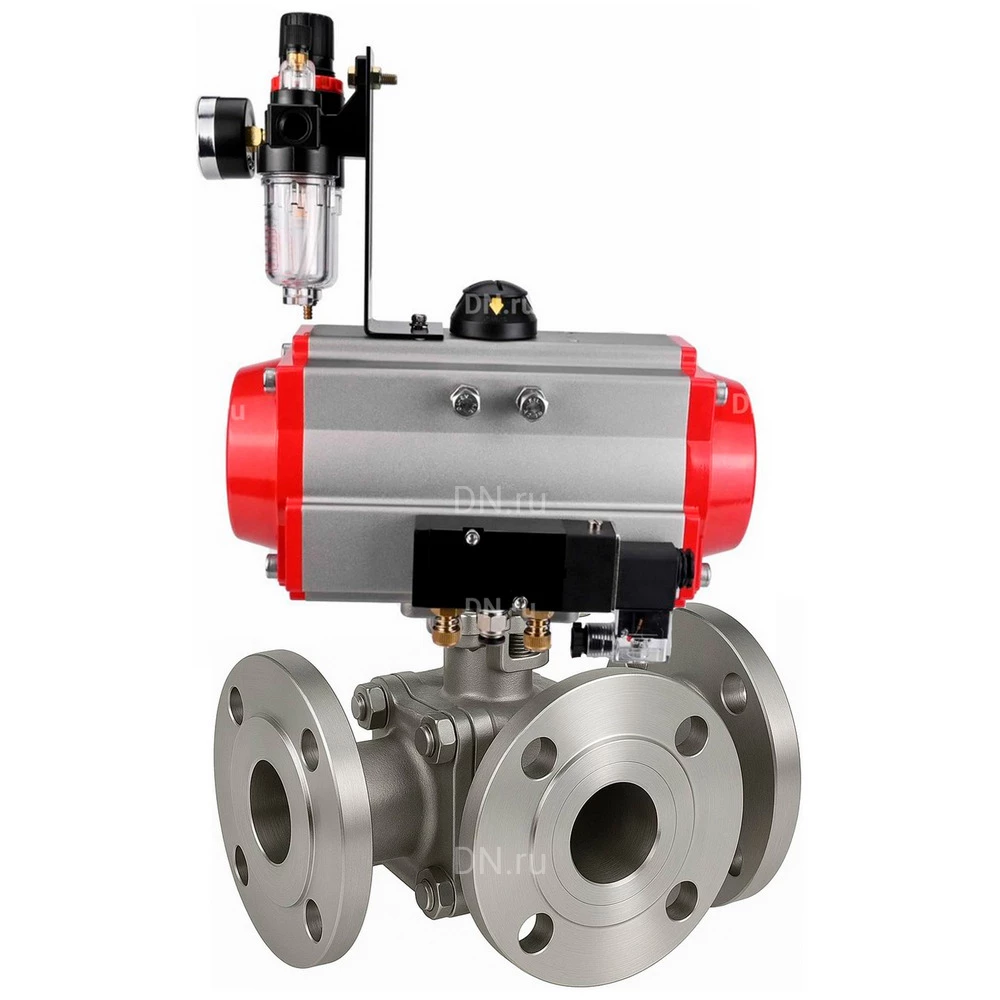

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR и БПВ AFC2000

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR и БПВ AFC2000:

Модель	L, мм	L1, мм	ØD2, мм	ØD1, мм	ØD, мм	b, мм	f, мм	n-Ød, шт-мм
Ду20	160	80	58	75	105	14	2	4-ø14
Ду50	240	120	102	125	165	16	2	4-ø18
Ду80	280	140	138	160	200	20	2	8-ø18

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR и БПВ AFC2000

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR и БПВ AFC2000:

№ п/п	Наименование детали	Материал
1	Заглушка	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2	Гайка	сталь A194Gr.8M (аналог 10Х17Н13М2Т)
3	Болт	сталь A193 Gr.B8M Cl2 (аналог 12Х18Н10Т)
4	Седло	PTFE
5	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
6	Крышка	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8	Опорное кольцо	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9	Уплотнительное кольцо	VITON
10	Резьбовое седло	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11	Прокладка	PTFE
12	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13	Уплотнение штока	PTFE
14	Сальник	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR и БПВ AFC2000

Технические параметры пневмопривода PA-SA:

Наименование	Значение
Тип пневмопривода	с возвратными пружинами
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод PA-SA

Габариты и размеры пневмопривода PA-SA:

Модель	SA-065	SA-105	SA-130
A, мм	36	57.5	67.5
B, мм	47	64	74,5
C, мм	81	122,5	145,5
D, мм	88	133	155
E, мм	108	153	185
F, мм	72	109.5	127.5
G, мм	30	30	30
H, мм	80	80	130
I, мм	50	70	70
J, мм	70	102	102
M, мм	14х14	22х22	22х22
N, мм	18	26	26
Z, мм	168	268	301
d, мм	40	40	55
K	M6x10	M8x13	M8x13
L	M8x13	M10x16	M10x16

Эскиз габаритов и размеров пневмопривода PA-SA

Технические параметры пневмораспределителя DN.ru 4М310-08 220В NAMUR:

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4М310-08 220В NAMUR
Напряжение питания	220В
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	25
Температура эксплуатации, °C	от 0 до +60
Максимальная частота срабатывания, цикл/сек	5
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4″
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Размер порта подвода воздуха (в пневмораспределитель)	G1/4″
Время отклика, сек	0.05
Вес, кг	0.35
Средний ресурс, циклов	10 000 000

Пневмораспределитель DN.ru 4М310-08 220В NAMUR

Габариты и размеры пневмораспределителя DN.ru 4М310-08 220В NAMUR:

Модель	4М310-08 220В NAMUR
A, мм	40
C, мм	24
D, мм	28
E, мм	32
F, мм	40
G, мм	21.5
H, мм	69
I, мм	45
K, мм	17.5
L, мм	135
J, мм	29.3
N, мм	40
M, мм	27

Эскиз габаритов и размеров пневмораспределителя DN.ru 4М310-08 220В NAMUR

Технические параметры блока подготовки воздуха AFC2000:

Наименование	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0.5…9
Давление разрушения, бар	15
Подсоединение воздуха	1/4″
Рабочая температура, ⁰C	от -5 до +60
Ручное дублирование	есть
Степень защиты, IP	65
Размер фильтруемых частиц, мкм	40
Вес, кг	0.395

Блок подготовки воздуха AFC2000

Габариты и размеры блока подготовки воздуха AFC2000:

Модель	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5

Эскиз габаритов и размеров блока подготовки воздуха AFC2000
