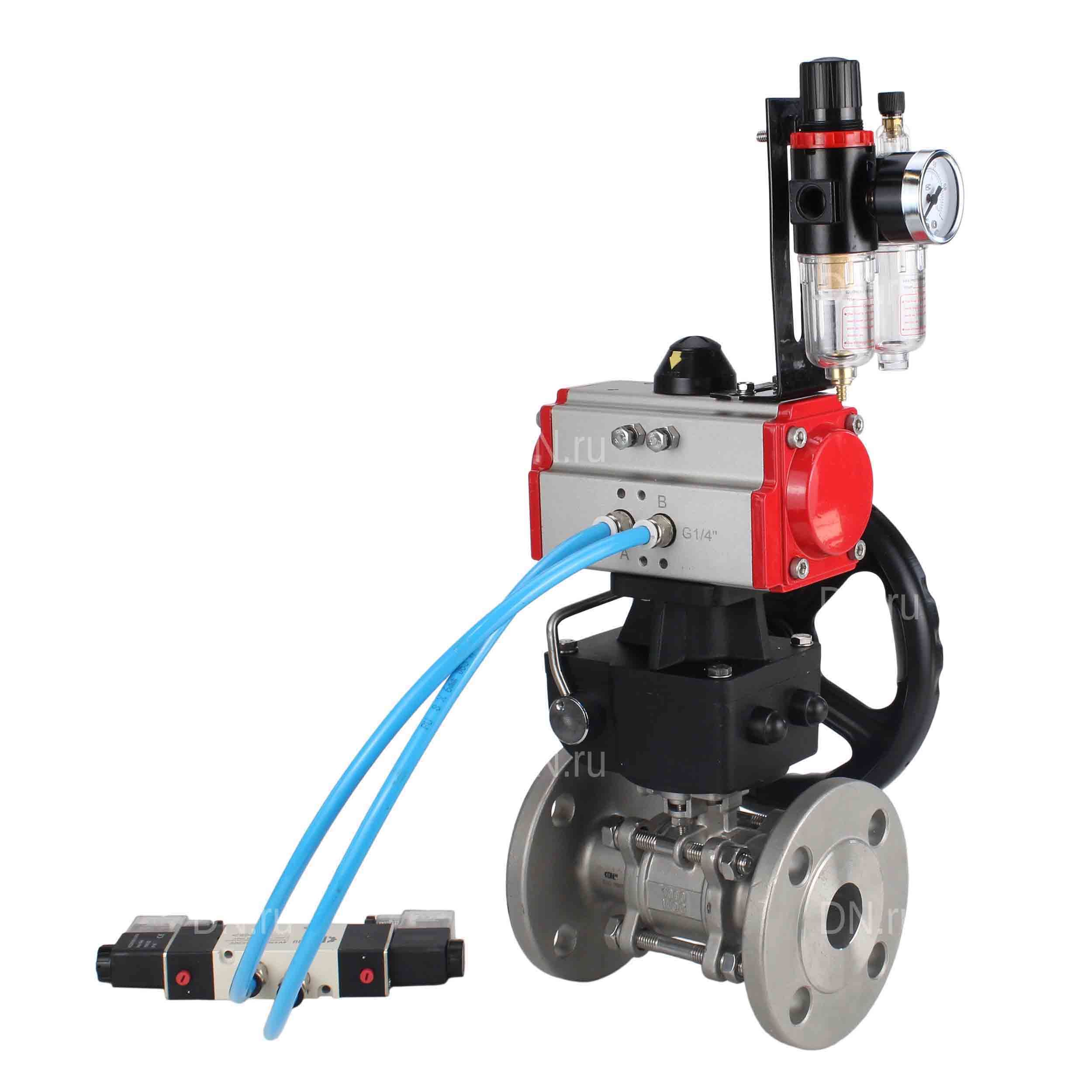

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20:

Наименование Значение
Рабочее давление, бар 40
Температура рабочей среды, °С от -20 до 180
Применение водоснабжение, теплоснабжение, Пневматические системы
Рабочая среда вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу фланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности шарового затвора A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей нет
Наличие пневмораспределителя есть
Средний срок службы, лет 10
Гарантия, г. 1
Страна производитель Россия
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Габариты и размеры Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20:


ТипоразмерD, ммL, ммB1, ммE, ммØD, ммØD1, ммØG, ммf, ммТ, ммC, мм
Ду151513015372956546217120
Ду2020150153721057558218120
Ду2525160153721158568218120
Ду32321801537214010078219120
Ду40402001748915011088219120
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Эскиз Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Таблица деталей и материалов Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20:

Наименование Материал Количество
1 Корпус нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 1
2 Шар затворный нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 1
3 Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 4-6
4 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 6-12
5 Уплотнение PTFE 1
6 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
7 Сальник нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
8 Крышка нержавеющая сталь CF8 (аналог 08Х18Н10) 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Эскиз деталей и материалов Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Технические параметры пневмопривода DN.ru

Наименование Значение
Конструкция двойного действия
Рабочее давление, бар 6
Рабочая среда фильтрованный сжатый воздух или неагрессивные газы, масла
Наличие ручного дублера штурвал
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru:

Модель привода DA-052 DA-065
G, мм 15 15
М, мм 80 80
N, мм 30 30
Ф0, мм 34 34
Р, мм 20 20
B1, мм 153 174
C, мм 30 36
E, мм 72 89
J 4-M5x8 4-M6x10
К 4-M6x10 4-М8х12
F, мм 26 26
А1, мм 108 125
D, мм 41 46
L 11х11 14х14
H F03 F05
I F05 F07
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru:

Наименование Кол-во Материал Покрытие
1 Корпус 1 эструдированный алюминий твердое анодированное
2 Боковые заглушки 2 литой алюминий
3 Шестерня 1 нержавеющая сталь никелированное
4 Поршень 2 сталь/алюминий оксидирование/ гальваническая оцинковка
5 Заглушки 8 нержавеющая сталь
6 Поршневое кольцо 2 NBR
7 Пружины 0-12 пружинная сталь эпоксидное покрытие
8 Подшипник поршня 2 инженерный пластик
9 Поршневое кольцо 2 NBR
10 Заглушка 2 NBR
11 Упорное кольцо 2 инженерный пластик
12 Кольцо 1 инженерный пластик
13 Шайба 1 нержавеющая сталь
14 Пружинный зажим 2 нержавеющая сталь
15 Индикатор 1 пластик
16 Корпус индикатора 1 пластик
17 Подшипник 1 инженерный пластик
18 Кулачок 1 сталь оксидирование/ гальваническая оцинковка
19 Подшипник 1 NBR
20 Подшипник 1 инженерный пластик
21 Подшипник 1 инженерный пластик
22 Уплотнительное кольцо 2 NBR
23 Уплотнительное кольцо 2 NBR
24 Подшипник 2 нержавеющая сталь
25 Гайка регулировки 2 нержавеющая сталь
26 Винт регулировки 2 нержавеющая сталь
27 Втулка 2 алюминий
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Эскиз деталей и материалов пневмопривода DN.ru

Технические параметры пневмораспределителя DN.ru

Наименование Значение
Тип пневмораспределителя золотниковый
Рабочее давление, бар 1.5 ÷ 8
Напряжение питания 220В
Полная мощность, Ва 4.5
Управление двустороннее электромагнитное
Частота срабатывания, цикл/сек 5
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru:

Модель пневмораспределителя 4V320-08
A, мм 71.9
B, мм 45
C, мм 94.4
D, мм 27
E, мм 69
F, мм 40
I, мм 24
K, мм 40
L, мм 188.8
M, мм 69.4
N, мм 50
O, мм 82.4
P, мм 24
S, мм 20
T, мм 6.5
U, мм 2.4
V, мм 4
H, мм 82.4
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры ручного дублера DN.ru

Наименование Значение
Климатическое исполнение У, УХЛ, Т, ОМ
Способ монтажа горизонтальный/вертикальный
Степень защиты, IP 67
Тип присоединения ISO 5211
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Ручной дублер DN.ru

Габариты и размеры ручного дублера DN.ru:

Модель ручного дублёра HDM-1
b1, мм 14
N, мм 22
b2, мм 14
M, мм 16
D1, мм 50
D2, мм 70
D3, мм 50
D4, мм 70
ØC, мм 88
C, мм 120
А, мм 90
F, мм 115
Y, мм 145
4-M1 4-M6
4-M2 4-M8
4-Ø1 4-Ø6.5
4-Ø2 4-Ø8.5
E, мм 70х70
B, мм 55
S, мм 53
K, мм 10
T, мм 145
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Эскиз габаритов и размеров ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru :

№ п/п Детали Материал
1 Шток для монтажа пневмопривода сталь 45
2, 8 Уплотнительное кольцо EPDM
3 Фиксирующая пружина пружинная сталь
4 Верхняя торцевая крышка сплав алюминия
5 Винт сталь 304
6 Фиксирующая скоба (главная тяга) сталь 304
7 Корпус сплав алюминия
9 Редуктор чугун ВЧ50
10 Переходная муфта чугун ВЧ40
11 Шток редуктора чугун ВЧ40
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Эскиз деталей и материалов ручного дублера DN.ru

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование Значение
Рабочее давление, бар 8
Регулируемый диапазон давления, бар 0.5 ÷ 9
Размер фильтруемых частиц, мкм 40 мкм
Вес, кг 0.395
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Модель БПВ AFC2000
A, мм 162
B, мм 88
C, мм 139
D, мм 31
E, мм 53.5
F, мм 12
G, мм 8
H, мм 7
I, мм 13.3
J, мм 39
K, мм 5
L, мм 40
M, мм 32
N, мм 53
O, мм 29
P, мм 6
R, мм 41.5
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO, с БПВ AFC20

Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000
