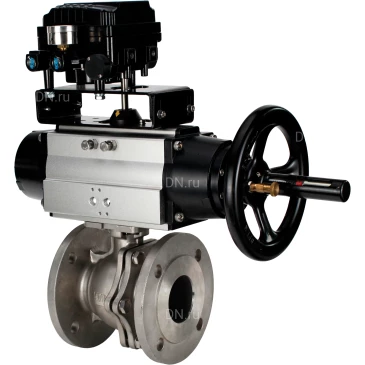

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 178 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 20.62 кг

Артикул: D160-49305

Доставим в город Москва:

В наличии:

92 886 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 190 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Температура: 200 °C

Вес: 23.90 кг

Артикул: D160-49304

Доставим в город Москва:

В наличии:

105 905 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -50 до 200
Тип устройства крана	двухходовой
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	фланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	нет
Наличие пневмораспределителя	нет
Наличие электропневматического позиционера	есть
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Габариты и размеры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи:

Типоразмер	L, мм	S, мм	C, мм	H, мм	A, мм	E, мм	ØD, мм	ØD1, мм	ØD2, мм
Ду80	178	62.5	117.5	220	495	200	220	160	127
Ду100	190	62.5	117.5	221	495	200	221	180	157

Эскиз габариты и размеры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи:

№ п/п	Деталь	Материал
1	Корпус	Сталь 316
2	Уплотнение шара	RPTFE
3	Шар	Сталь 316
4,6, 12	Болт, гайка	Сталь 304
5, 10	Уплотнение	PTFE
7	Патрубок	Сталь 316
8	Шток	Сталь 316
9	Сальник	PTFE
11	Сальник	Сталь 304

Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Технические параметры пневмоприводов DN.ru

Наименование	Значение
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривода DN.ru

Габариты и размеры пневмоприводов DN.ru

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмоприводов DN.ru

Таблица деталей и материалов пневмоприводов DN.ru

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Технические параметры электропневматических поворотных позиционеров DN.ru

Наименование	Значение
Входной сигнал управления, mA	4 ~ 20
Внутреннее сопротивление, Ом	250(±15)
Входное давление, бар	1,4~7
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4″
Резьба подключения манометра	1/8″
Кабельный ввод	G1/2″
Тип защиты	IP66
Расход сжатого воздуха, л /мин	3
Расход воздуха на выходе, л/мин	80
Материал корпуса	алюминиевое литье

Электропневматические поворотные позиционеры DN.ru

Габариты и размеры электропневматических поворотных позиционеров DN.ru :

Модель позиционера	YT-1000RSI
A, мм	224.3
B, мм	166.5
C, мм	117.5
D, мм	132.3
E, мм	6
F, мм	122
G, мм	45
H, мм	45
I, мм	23
J, мм	27
K, мм	32.5
L, мм	35.5
M, мм	91.8
N, мм	37.2
O, мм	43.5
P, мм	26.5
Q, мм	33
R, мм	80.25
S, мм	62.5
T, мм	8
U1, мм	70
U2, мм	93
V1, мм	40
V2, мм	63
W, мм	26
X, мм	32
Y, мм	9
Z, мм	24
