Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40-100 Ру16 3-ходовые, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 3-ходовой, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В

Описание

Управление: Электропривод 24В

Производитель: DN.ru, Россия

Диаметр: 40 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 220 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 20.55 кг

Артикул: D160-53122

Доставим в город Москва:

В наличии:

154 956 ₽ $ €

до 2024-11-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 3-ходовой, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В

Описание

Управление: Электропривод 24В

Производитель: DN.ru, Россия

Диаметр: 50 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 240 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 26.85 кг

Артикул: D160-53123

Доставим в город Москва:

В наличии:

162 902 ₽ $ €

до 2024-11-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 3-ходовой, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В

Описание

Управление: Электропривод 24В

Производитель: DN.ru, Россия

Диаметр: 65 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 260 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 35.40 кг

Артикул: D160-53124

Доставим в город Москва:

В наличии:

232 163 ₽ $ €

до 2024-11-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 3-ходовой, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В

Описание

Управление: Электропривод 24В

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 280 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 48.00 кг

Артикул: D160-53125

Доставим в город Москва:

В наличии:

298 597 ₽ $ €

до 2024-11-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 3-ходовой, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В

Описание

Управление: Электропривод 24В

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 325 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 67.40 кг

Артикул: D160-53126

Доставим в город Москва:

В наличии:

360 843 ₽ $ €

до 2024-11-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Краны шаровые применяются в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон.

Электропривод четвертьоборотный DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40-100 Ру16 3-ходовых, полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В:

Номинальный диаметр DN, мм	15-100
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -25 до +180
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу	фланцевое DIN 2501
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	«А» по ГОСТ 9544-2015
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

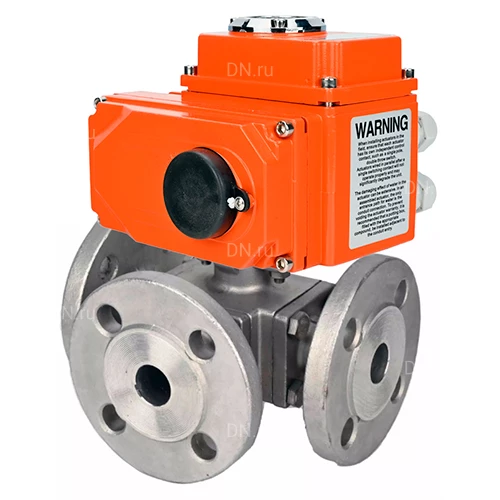

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40-100 Ру16 3-ходовые, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40-100 Ру16 3-ходовых, полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	d	d1	k	D	H	L	T	N – Z	Y
40	QT-N-020EMT	38	88	110	150	108	220	16	18	241.8
50		49	99	125	165	125	240	18	18	241.8
65		65	122	145	185	144	260	18	18	241.8
80		80	138	160	200	160	280	20	18	241.8
100		100	158	180	220	187	325	20	18	241.8

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40-100 Ру16 3-ходовых, полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В:

Материалы деталей кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40-100 Ру16 3-ходовых, полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-24VDC-УХЛ1 24В:

№ п/п	Наименование детали	Материал
1	Корпус	Нержавеющая сталь SS316
2	Шар	Нержавеющая сталь SS316
3	Уплотнение	PTFE
4	Крышка корпуса	Нержавеющая сталь SS316
5	Болт	Нержавеющая сталь SS304
6	Прокладка	PTFE
7	Гайка	Нержавеющая сталь SS304
8	Прокладка	PTFE
9	Уплотнение штока	PTFE
10	Болт	Нержавеющая сталь SS304
11	Сальник	Нержавеющая сталь SS304
13	Шток	Нержавеющая сталь SS316

Технические электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

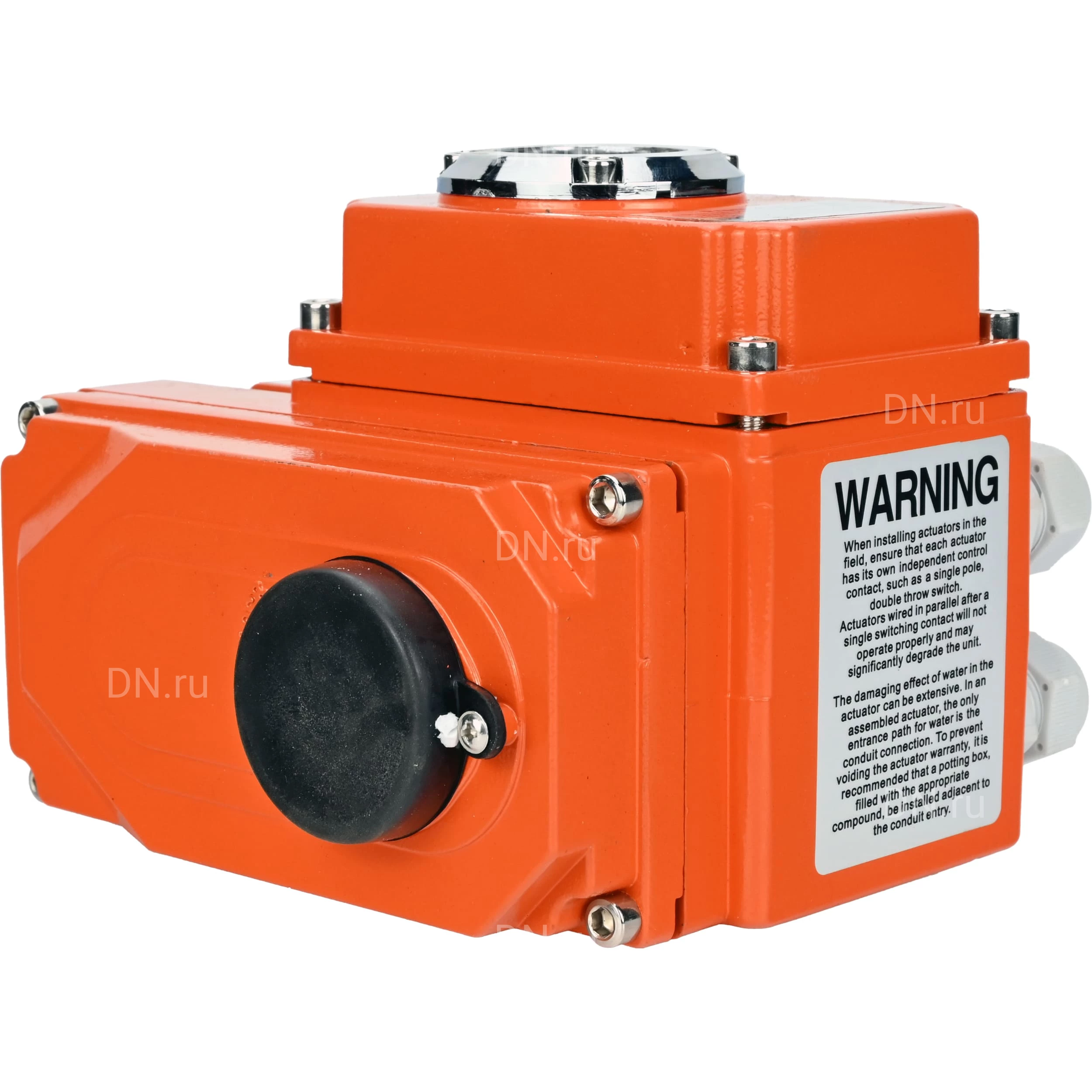

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Размеры, мм							ISO 5211
L	H	A	B	C	D	Размер штока, квадрат	ISO 5211
241,8	157,5	119	118	112,3	26	22x22	F07/F10

Эскиз габаритные размеры электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Схема устройства электропривода DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Технические электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Эскиз габаритные размеры электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Схема устройства электропривода DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Схема устройства электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем
