Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа Т относятся к смешивающему типу устройств. В кранах, имеющих Tобразный профиль проточной части запорного шара, так же имеется два канала. Но, в отличии от L-типа, здесь первый канал проходит в шар насквозь, а второй канал соединяется с полостью первого под прямым углом. Такие краны могут соединять 3 потока одновременно, либо 2 из 3. Электроприводы 3/4 оборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищнокоммунальном хозяйстве и т.д.
|
Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WT-F-ISO-H Ду25-50 Ру16 HYMT с электроприводом E34-N-EM-O1-220VAC-У1:
| Наименование |
Значение |
| Номинальное давление PN, бар |
16 |
| Температура рабочей среды, ⁰C |
от -20 до +200 |
| Температура окружающей среды, ⁰C |
от -20 до +100 |
| Рабочая среда |
вода, масло, воздух и другие слабо коррозийные среды, нейтральные к материалам крана |
| Присоединение к трубопроводу |
фланцевое |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности шарового затвора |
«А» по ГОСТ 9544-2015 |
| Материал корпуса |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| Материал шара |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| Материал уплотнения |
PTFE |
| Сферы применения |
системы отопления и водоснабжения, промышленные трубопроводы |
| Средний срок службы, лет |
10 |
|

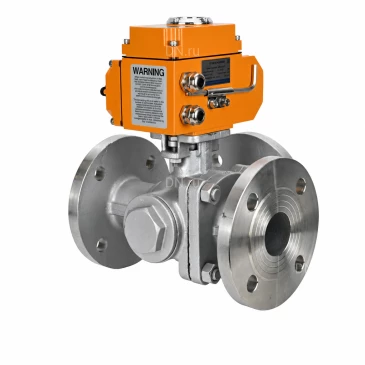

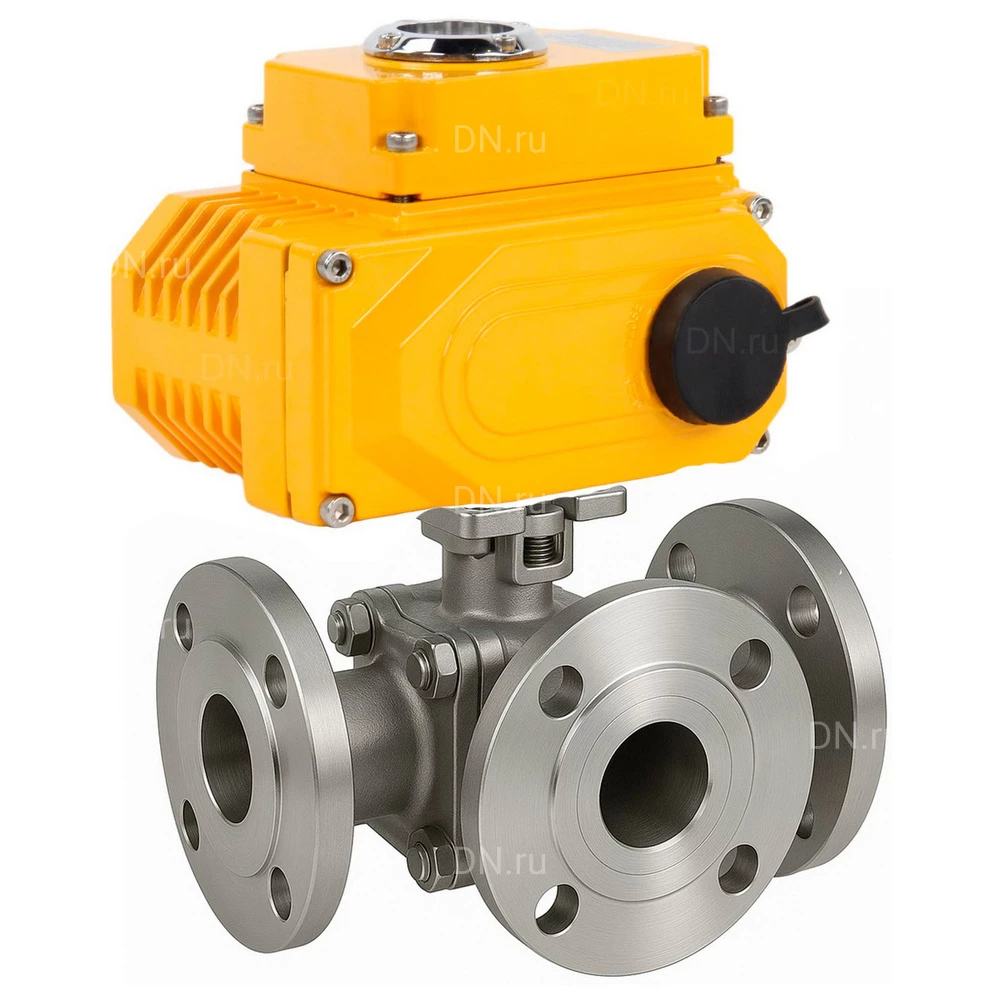

Краны шаровые DN.ru BV3232P(2pc)-FP-3WT-F-ISO-H Ду25-50 Ру16 HYMT, трехходовые T-тип, полнопроходные, фланцевые, материал корпуса - нержавеющая сталь SS316, с электроприводом E34-N-EM-O1-220VAC-У1 |
Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WT-F-ISO-H Ду25-50 Ру16 HYMT с электроприводом E34-N-EM-O1-220VAC-У1:
| Модель |
L, мм |
L1, мм |
ØD2, мм |
ØD1, мм |
ØD, мм |
b, мм |
f, мм |
n-Ød, шт-мм |
| Ду25 |
180 |
90 |
68 |
85 |
115 |
14 |
2 |
4-ø14 |
| Ду40 |
220 |
110 |
88 |
110 |
150 |
16 |
2 |
4-ø18 |
| Ду50 |
240 |
120 |
102 |
125 |
165 |
16 |
2 |
4-ø18 |
|
Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WT-F-ISO-H Ду25-50 Ру16 HYMT с электроприводом E34-N-EM-O1-220VAC-У1 |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WT-F-ISO-H Ду25-50 Ру16 HYMT с электроприводом E34-N-EM-O1-220VAC-У1:
| № п/п |
Наименование детали |
Материал |
| 1 |
Заглушка |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 2 |
Гайка |
сталь A194Gr.8M (аналог 10Х17Н13М2Т) |
| 3 |
Болт |
сталь A193 Gr.B8M Cl2 (аналог 12Х18Н10Т) |
| 4 |
Седло |
PTFE |
| 5 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 6 |
Крышка |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 7 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 8 |
Опорное кольцо |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 9 |
Уплотнительное кольцо |
VITON |
| 10 |
Резьбовое седло |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 11 |
Прокладка |
PTFE |
| 12 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 13 |
Уплотнение штока |
PTFE |
| 14 |
Сальник |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WT-F-ISO-H Ду25-50 Ру16 HYMT с электроприводом E34-N-EM-O1-220VAC-У1 |
Технические параметры электропривода E34-N-EM-O1-220VAC-У1:
| Наименование |
Значение |
| Тип электропривода |
3/4-оборотный |
| Тип двигателя |
асинхронный |
| Угол поворота, ° |
270±10 |
| Материал корпуса |
алюминиевый сплав, с эпоксидным порошковым покрытием |
| Материал вала |
легированная сталь |
| Напряжение питания, В |
220 |
| Кабельный ввод |
гермоввод 2xM18 |
| Тип присоединения |
ISO 5211 |
| Концевые выключатели |
2xSPDT открыто/закрыто, 250В 10А |
| Дополнительные концевые выключатели |
2хSPDT открыто/закрыто, 250В 10А |
| Класс защиты корпуса |
IP67 |
| Ручной дублёр |
шестигранник (в комплекте) |
| Температура окружающей среды, °С |
от -20 до +70 |
| Встроенная тепловая защита |
срабатывание при +120°C ±5°С / возврат в исходное положение при +97°С ± 5°С |
|

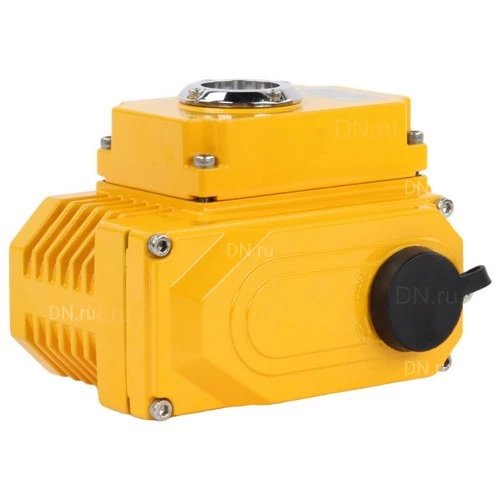

Электропривод E34-N-EM-O1-220VAC-У1 |
Габариты и размеры электропривода E34-N-EM-O1-220VAC-У1:
| Модель |
E34-N-005EM-O1-220VAC-У1 |
| L, мм |
161 |
| C, мм |
120.5 |
| H, мм |
122 |
|

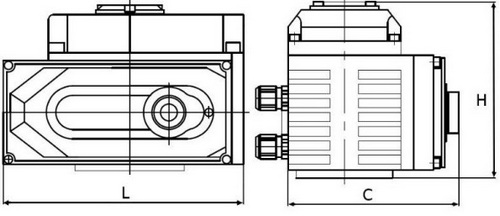

Эскиз габаритов и размеров электропривода E34-N-EM-O1-220VAC-У1 |
