Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана.
Пневматический привод DN.ru PA-DA предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
Пневмораспределитель DN.ru 4М310-08 24В служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Ручной дублер DN.ru MON с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.
Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.
Блок подготовки воздуха AFC2000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.
|

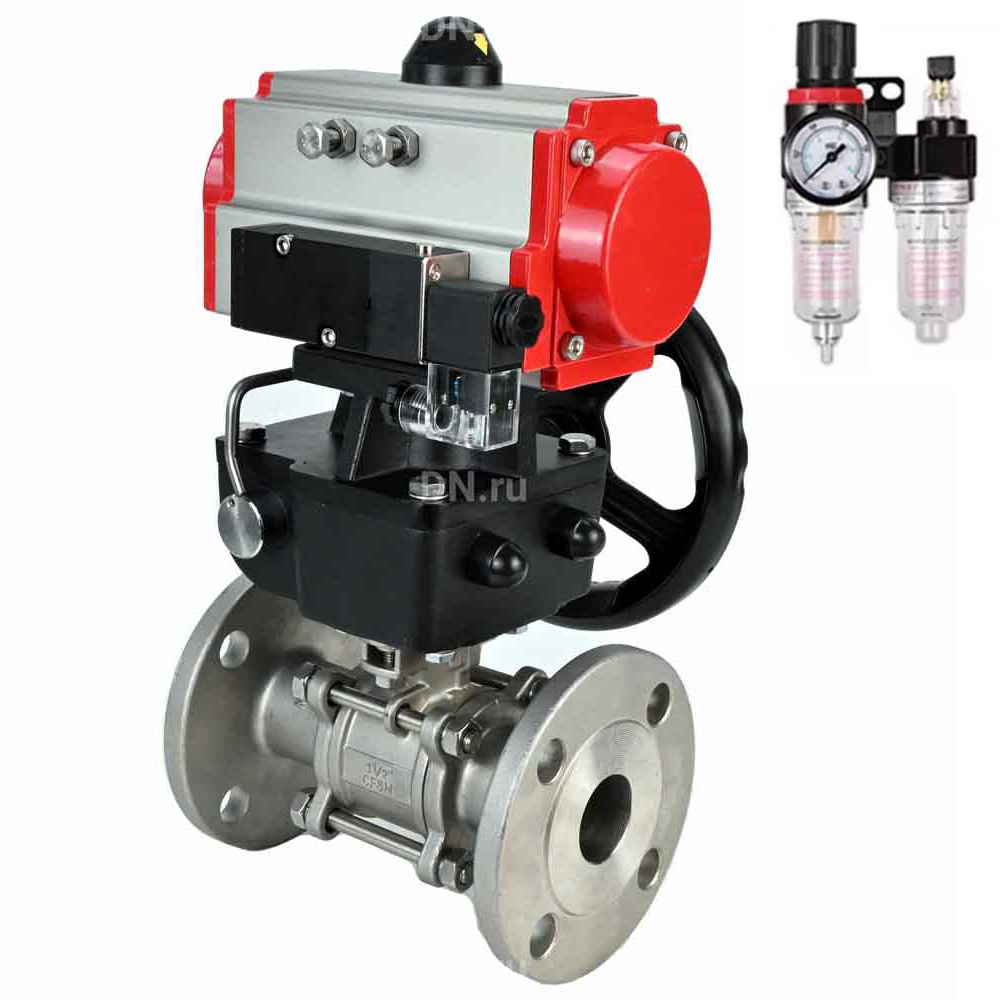

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DA , пневмораспределителем 4М310-08 24В, ручным дублером MON, БПВ AFC2000
| Наименование |
Значение |
| Температура рабочей среды, °С |
от -20 до 150 |
| Тип устройства крана |
двухходовой |
| Применение |
водоснабжение, теплоснабжение, Пневматические системы |
| Рабочая среда |
вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды |
| Присоединение к трубопроводу |
фланцевый |
| Водоразборный |
нет |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С пневмоприводом |
| Присоединение |
фланцевое |
| Управление |
пневмопривод двойного действия |
| Наличие концевых выключателей |
нет |
| Наличие пневмораспределителя |
есть |
| Средний срок службы, лет |
10 |
| Страна производитель |
Россия |
|
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые, корпус - нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA пневмораспределителем 4М310-08 24В, ручным дублером MON3-700-T38-ISO, БПВ AFC2000
|
Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В, ручным дублером MON, БПВ AFC2000
| Dn, мм |
D, мм |
L, мм |
L1, мм |
F, мм |
E, мм |
X, мм |
Y, мм |
| 65,00 |
185,00 |
290,00 |
204,00 |
128,70 |
133,00 |
88,00 |
162,00 |
| 80,00 |
200,00 |
310,00 |
204,00 |
128,70 |
133,00 |
88,00 |
162,00 |
| 100,00 |
235,00 |
350,00 |
268,00 |
153,00 |
180,00 |
88,00 |
162,00 |
|
Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В, ручным дублером MON, БПВ AFC2000 |
Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H
| № п/п |
Наименование детали |
Количество, шт |
Материал |
| 1 |
Фланцевая часть |
2 |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 2 |
Шпилька |
4/6/8 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Гайка |
8/12/16 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 4 |
Прокладка |
8/12/16 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 5 |
Уплотнение |
2 |
PTFE |
| 6 |
Шар |
1 |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 7 |
Корпус |
1 |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 8 |
Упорная подушка |
1 |
PTFE |
| 9 |
Шток |
1 |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 10 |
Набивка |
3 |
PTFE |
| 11 |
Кольцо упорное |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 12 |
Винт
позиционирующий |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 13 |
Подвижная крышка |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 14 |
Болт
позиционирующий |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 15 |
Гайка шестигранная |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 16 |
Рукоятка |
1 |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ |
| 17 |
Блокировочный стопор |
1 |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
|
Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H |
Технические параметры пневмопривода PA-DA
| Наименование |
Значение |
| Модель |
PA-DA |
| Давление управления, бар |
2 ÷ 8 |
| Наличие ручного дублера |
штурвал |
|
Пневмопривод DN.ru PA-DA
|
Таблица деталей и материалов пневмопривода DN.ru PA-DA:
| № |
Наименование |
Материал |
| 1 |
Корпус |
эструдированный алюминий |
| 2 |
Боковые заглушки |
литой алюминий |
| 3 |
Шестерня |
нерж. сталь |
| 4 |
Поршень |
сталь/алюминий |
| 5 |
Заглушки |
нерж. сталь |
| 6 |
Поршневое кольцо |
NBR |
| 7 |
Пружины |
пружинная сталь |
| 8 |
Подшипник поршня |
инженерный пластик |
| 9 |
Поршневое кольцо |
NBR |
| 10 |
Заглушка |
NBR |
| 11 |
Упорное кольцо |
инженерный пластик |
| 12 |
Кольцо |
инженерный пластик |
| 13 |
Шайба |
нерж. сталь |
| 14 |
Пружинный зажим |
нерж. сталь |
| 15 |
Индикатор |
пластик |
| 16 |
Корпус индикатора |
пластик |
| 17 |
Подшипник |
инженерный пластик |
| 18 |
Кулачок |
сталь |
| 19 |
Подшипник |
NBR |
| 20 |
Подшипник |
инженерный пластик |
| 21 |
Подшипник |
инженерный пластик |
| 22 |
Уплотнительное кольцо |
NBR |
| 23 |
Уплотнительное кольцо |
NBR |
| 24 |
Подшипник |
нерж. сталь |
| 25 |
Гайка регулировки |
нерж. сталь |
| 26 |
Винт регулировки |
нерж. сталь |
| 27 |
Втулка |
алюминий |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA |
Технические параметры пневмораспределителя DN.ru 4М310-08 24В
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Модель пневмораспределителя |
4М310-08 24В |
| Рабочее давление, бар |
1.5 ÷ 8 |
| Напряжение питания |
24В |
| Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель DN.ru 4М310-08 24В |
Технические параметры ручных дублеров DN.ru MON
| Наименование |
Значение |
| Степень защиты, IP |
67 |
| Тип присоединения |
ISO 5211 |
|
Эскиз ручного дублера DN.ru MON
|
Таблица деталей и материалов ручного дублера DN.ru MON
| № |
Наименование |
Материал |
| 1 |
Шток для монтажа пневмопривода |
Сталь 45 |
| 2 |
Уплотнительное кольцо |
EPDM |
| 3 |
Фиксирующая пружина |
Пружинная сталь |
| 4 |
Верхняя торцевая крышка |
Сплав алюминия |
| 5 |
Винт |
Сталь 304 |
| 6 |
Фиксирующая скоба (главная тяга) |
Сталь 304 |
| 7 |
Корпус |
Сплав алюминия |
| 8 |
Уплотнительное кольцо |
EPDM |
| 9 |
Редуктор |
Чугун ВЧ50 |
| 10 |
Переходная муфта |
Чугун ВЧ40 |
| 11 |
Шток редуктора |
Чугун ВЧ40 |
|
Эскиз деталей и материалов ручного дублера DN.ru MON |
Основные параметры блока подготовки воздуха DN.ru AFC2000:
| Рабочее давление, бар |
8 |
| Максимальное давление, бар |
10 |
| Регулируемый диапазон давления, бар |
0,5 ÷ 9 |
| Давление разрушения, бар |
15 |
| Подсоединение воздуха |
1/4" |
| Рабочая температура, C |
от -5 до +60 |
| Размер фильтруемых частиц, мкм |
40 |
| Вязкость масла |
ISO VG 32 |
| Вес, кг |
0,395 |
| Состав комплекта |
фильтр-влагоотделитель, регулятор давления, лубрикатор, кронштейн |
|
Эскиз БПВ DN.ru AFC2000
|
