Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-300 Ру40/16 нержавеющие полнопроходные фланцевые с ISO-фланцем и редуктором DN.ru HGB RQN-Z с индикатором положения купить в Москве и РФ

Кран шаровой серии DN.ru-КШФП.316.200 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGB RQN-Z Ру:

Наименование	Значение
Тип присоединения	фланцевый
Применение	вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Проход шара крана	полнопроходной
Температура рабочей среды, °С	от -40 до 200
Среда	вода
Страна производитель	Россия

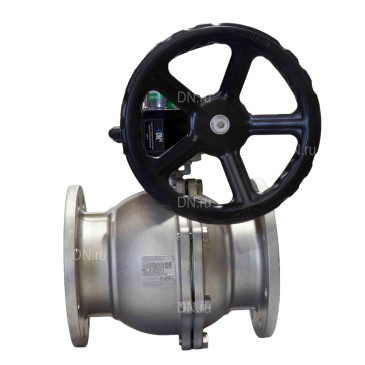

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-300 Ру40/16 нержавеющие полнопроходные фланцевые с ISO-фланцем и редуктором DN.ru HGB RQN-Z с индикатором положения

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGB RQN-Z Ру

autsors_podshablon_gabarity

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-300 Ру40/16 нержавеющие полнопроходные фланцевые с ISO-фланцем и редуктором DN.ru HGB RQN-Z с индикатором положения

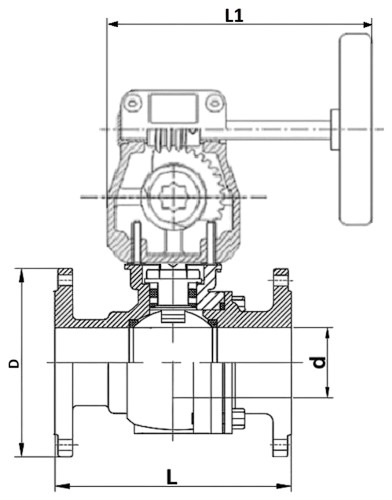

Эскиз габариов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGB RQN-Z

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGB RQN-Z:

№ п/п	Детали	Материал
1	Корпус	CF8M (аналог стали AISI 316)
2	Шар	нержавеющая сталь SS316
3	Болт	нержавеющая сталь
5	Шток	нержавеющая сталь SS316
6	Фланцевый элемент (2 шт)	CF8M (аналог стали AISI 316)
7	Уплотнение шара (2 шт)	PTFE
8	Шайба упорная	PTFE

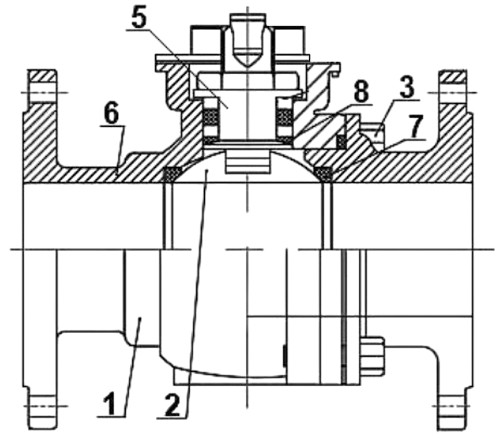

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGB RQN-Z

Технические парметры редукторов DN.ru HGB RQNx-xZ:

Наименование	Значение
Температура окружающей среды, ⁰C	от –30 до +120
Степень защиты	IP67
Применение	для различных отраслей, где требуется управление потоками рабочей среды
Монтаж	горизонтальный/вертикальный
Регулировка хода	0 – 90° (с возможностью изменения ±5°)
Материал корпуса	алюминиевый сплав ADC 12 (аналог АЛ9)

Редукторы DN.ru HGB RQNx-xZ

Габариты и размеры редукторов DN.ru HGB RQNx-xZ:

Модель	HGB RQN1-180Z	HGB RQN2-320Z	HGB RQN4-1200Z
D2, мм	81	92	140
D3, мм	50/70	70	102/140
d1, мм	35	42	70
A, мм	165	185	300
B, мм	127	142	220
C, мм	84	102	164
D, мм	66	79	120
E, мм	12	12	20
F, мм	47	52	71
H, мм	73	78	111

Эскиз габаритов и размеров редукторов DN.ru HGB RQNx-xZ

Таблица деталей и материалов редукторов DN.ru HGB RQNx-xZ:

№ п/п	Детали	Материал
1	Прозрачная крышка индикатора	поликарбонат
2	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Крышка	алюминиевый сплав ADC 12 (аналог АЛ9)
5	Червячное колесо	чугун QT450 (аналог ВЧ45)
6	Регулировочный винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Червячный вал	сталь 45
8	Заглушка	NBR
9	Втулка	полимер PZ2175
10	Подшипник	легированная сталь
11	Корпус	алюминиевый сплав ADC 12 (аналог АЛ9)
12	Подшипник	легированная сталь
13	Сальник	резина
14	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16	Ось	сталь 45
17	Уплотнительное кольцо	NBR

Эскиз деталей и материалов редукторов DN.ru HGB RQNx-xZ
