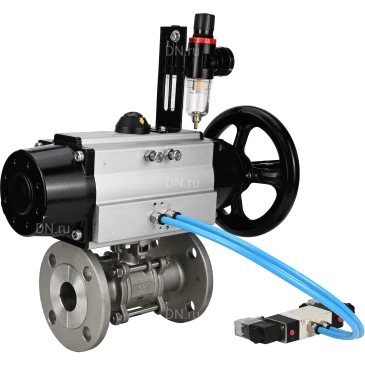

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000
Артикул: D160-47659
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 290 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 23.60 кг
на 2025-10-31
86 201,21
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000
Артикул: D160-47661
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 310 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 27.85 кг
на 2025-10-31
91 386,79
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 220В и БПВ AFC2000
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 220В и БПВ AFC2000
Артикул: D160-62251
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 350 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 34.40 кг
на 2025-10-31
119 939,47
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Привод пневматический DN.ru поворотный двойного действия PA-DA-105-1 со штурвалом предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры кранов шаровых DN.ru КШФПТ 304.180 Ду65-100 Ру16-25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-08 AC220V и БПВ AFC2000:

Наименование Значение
Температура рабочей среды, °С от -20 до 180
Тип устройства крана двухходовой
Применение водоснабжение, теплоснабжение, Пневматические системы
Рабочая среда вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу фланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей нет
Наличие пневмораспределителя есть
Наличие электропневматического позиционера нет
Средний срок службы, лет 10
Гарантия, г. 1
Страна производитель Россия
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Габариты и размеры кранов шаровых DN.ru КШФПТ 304.180 Ду65-100 Ру16-25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-08 AC220V и БПВ AFC2000:

Типоразмер ØD, мм ØD1, мм ØD2, мм L, мм A, мм Е, мм I, мм В, мм С, мм
Ду65 185 145 122 290 495 200 162 88 139
Ду80 200 160 140 310 495 200 162 88 139
Ду100 22х22, F10 220 180 158 350 495 200 162 88 139
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Эскиз габариты и размеры кранов шаровых DN.ru КШФПТ 304.180 Ду65-100 Ру16-25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-08 AC220V и БПВ AFC2000

Таблица деталей и материалов кранов шаровых DN.ru КШФПТ 304.180 Ду65-100 Ру16-25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-08 AC220V и БПВ AFC2000:

№ п/п Наименование детали Материал Количество
1 Корпус нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 1
2 Шар затворный нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
3 Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 4~6
4 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 6~12
5 Уплотнение PTFE 1
6 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
7 Сальник нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
8 Крышка нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
11 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
12 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
13 Оболочка рукоятки ПВХ 1
14 Стопор нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Эскиз деталей и материалов кранов шаровых DN.ru КШФПТ 304.180 Ду65-100 Ру16-25 трехсоставных полнопроходных фланцевых, нержавеющая сталь SS304, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4V320-08 AC220V и БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование Значение
Модель PA-DA-105-1
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№ п/п Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминивый сплав
10 Поршень Литой под давлением алюминиевый сплав
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-08

Наименование Значение
Тип пневмораспределителя золотниковый
Модель пневмораспределителя 4V320-08
Рабочее давление, бар 1.5 ÷ 8
Напряжение питания 220В
Частота срабатывания, цикл/сек 5
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Пневмораспределитель DN.ru 4V320-08

Габариты и размеры пневмораспределителя DN.ru 4V320-08

Модель пневмораспределителя 4V320-08
A, мм 71.9
B, мм 45
C, мм 94.4
D, мм 27
E, мм 69
F, мм 40
I, мм 24
K, мм 40
L, мм 188.8
M, мм 69.4
N, мм 50
O, мм 82.4
P, мм 24
S, мм 20
T, мм 6.5
U, мм 2.4
V, мм 4
H, мм 82.4
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование Значение
Рабочее давление, бар 8
Регулируемый диапазон давления, бар 0.5 ÷ 9
Размер фильтруемых частиц, мкм 40 мкм
Вес, кг 0.395
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Модель БПВ AFC2000
A, мм 162
B, мм 88
C, мм 139
D, мм 31
E, мм 53.5
F, мм 12
G, мм 8
H, мм 7
I, мм 13.3
J, мм 39
K, мм 5
L, мм 40
M, мм 32
N, мм 53
O, мм 29
P, мм 6
R, мм 41.5
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БПВ AFC2000

Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000
