Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-105, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-105, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000
Артикул: D160-82815
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 16.40 кг
на 2026-03-21
69 561,96
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-130, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-130, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000
Артикул: D160-82816
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 170 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 22.95 кг
на 2026-03-21
123 358,47
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-140, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-140, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000
Артикул: D160-82817
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 30.85 кг
на 2026-03-21
151 163,49
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-160, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA-160, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000
Артикул: D160-82818
Управление: пневмопривод с возвратными пружинами
Бренд: DN.ru
Страна производитель: Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 190 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нефтепродукты, нейтральные среды
Температура: 150 °C
Вес: 44.85 кг
на 2026-03-21
166 231,1
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Общие технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

ХарактеристикаЗначение
Номинальное давление40/16 бар
Температура рабочей средыот -20 до +150 ⁰C
Класс герметичности«А» ГОСТ 9544-2015
Рабочая средавода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводуфланцевое
Тип крана по проходному сечениюполнопроходной
Средний срок службы10 лет
Страна производительРоссия
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000

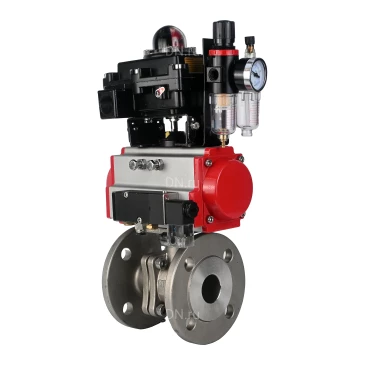

Изображение кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Модельd, ммD, ммL, ммL1, ммF, ммG, ммX, ммY, мм
Ду505016515026815314788162
Ду656418517030118514788162
Ду807620018039020214788162
Ду10010022019045822714788162
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Материалы кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

№НаименованиеМатериал
1Корпуснержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
2Крышканержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
3Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4СедлоPTFE
5Прокладка корпусаPTFE
6Упорная шайбаPTFE
7НабивкаPTFE
8Сальникнержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
9Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10Шпонканержавеющая сталь AISI 304 (аналог 08Х18Н10)
11Стопорное кольцонержавеющая сталь AISI 304 (аналог 08Х18Н10)
12Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
13Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
15Болтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходные, фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-410N EX и БПВ AFC2000

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50-100 Ру40/16 полнопроходных, фланцевых

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводас возвратными пружинами
Количество пружин10 шт
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические параметры блоков подготовки воздуха DN.ru AFC2000

ХарактеристикаЗначение
Рабочее давление, бар8
Максимальное давление, бар10
Регулируемый диапазон давления, бар0,5 ÷ 9
Давление разрушения, бар15
Подсоединение воздуха1/4"
Рабочая температура, ⁰Cот -5 до +60
Размер фильтруемых частиц, мкм40
Вязкость маслаISO VG 32
Вес, кг0,395
Изображение блоков подготовки воздуха DN.ru AFC2000

Изображение блоков подготовки воздуха DN.ru AFC2000

Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

ХарактеристикаЗначение
Корпусвсепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6
Совместимые устройства- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота90°
Кабельные вводы2 x NPT1/2”
Электрическое подключениеклеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2
Резьба кабельного ввода2 x NPT1/2”
Тип визуального индикаторадвухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчикидва механических переключателя два датчика приближения
Номинальное напряжение, В250
Номинальный ток, А10
Допустимая температура окружающей среды, °Сот -25 до +80
Срок службы, лет10
Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

№НаименованиеМатериал
1Визуальный индикаторABS пластик / поликарбонат
2Крышка визуального индикатораполикарбонат
3Этикетка-
4Винты крышки БКВнержавеющая сталь
5Крышка корпуса БКВлитье алюминия под давлением
6Валнержавеющая сталь
7Концевые выключатели-
8Кулачки (эксцентрики)поликарбонат
9Корпус БКВлитье алюминия под давлением
10Клеммник-
11Клемма заземлениянержавеющая сталь
12Отверстие (резьба) для кабельного ввода-
13Кронштейннержавеющая сталь
Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных
