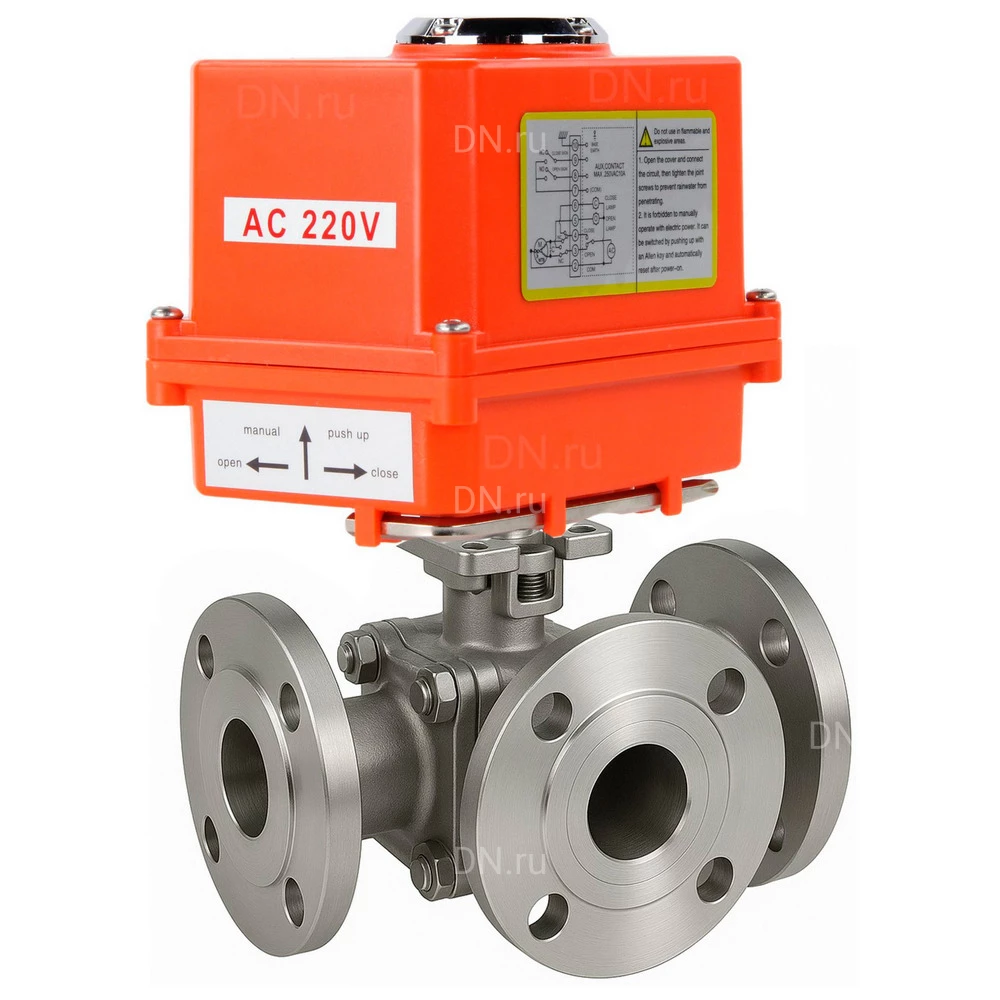

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-003EM-O1-220VAC-У1 MINI
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-003EM-O1-220VAC-У1 MINI
Артикул: D160-76661
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 6.15 кг
на 2025-11-23
63 741,09
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-003EM-O1-220VAC-У1 blue
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-003EM-O1-220VAC-У1 blue
Артикул: D160-76660
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 5.95 кг
на 2025-11-23
67 525,96
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-005EM-O1-220VAC-У1
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-005EM-O1-220VAC-У1
Артикул: D160-76659
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 8.01 кг
на 2025-11-23
79 495,76
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду50 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-005EM-O1-220VAC-У1
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду50 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-005EM-O1-220VAC-У1
Артикул: D160-76662
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 16.26 кг
на 2025-11-23
148 736,13
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду80 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-015EM-O1-220VAC-У1
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду80 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с электроприводом QT-N-015EM-O1-220VAC-У1
Артикул: D160-76663
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 280 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 27.10 кг
на 2025-11-23
323 434,67
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-EM-O1-220VAC-У1:

Наименование Значение
Номинальное давление PN, бар 16
Температура рабочей среды, ⁰C от -20 до +200
Температура окружающей среды, ⁰C от -20 до +100
Рабочая среда вода, масло, воздух и другие слабо коррозийные среды, нейтральные к материалам крана
Присоединение к трубопроводу фланцевое
Тип проходного сечения полнопроходной
Класс герметичности шарового затвора «А» по ГОСТ 9544-2015
Материал корпуса нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал уплотнения PTFE
Сферы применения системы отопления и водоснабжения, промышленные трубопроводы
Средний срок службы, лет 10
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-EM-O1-220VAC-У1:

Модель L, мм L1, мм ØD2, мм ØD1, мм ØD, мм b, мм f, мм n-Ød, шт-мм
Ду20 160 80 58 75 105 14 2 4-ø14
Ду50 240 120 102 125 165 16 2 4-ø18
Ду80 280 140 138 160 200 20 2 8-ø18
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-EM-O1-220VAC-У1

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-EM-O1-220VAC-У1:

№ п/п Наименование детали Материал
1 Заглушка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Гайка сталь A194Gr.8M (аналог 10Х17Н13М2Т)
3 Болт сталь A193 Gr.B8M Cl2 (аналог 12Х18Н10Т)
4 Седло PTFE
5 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
6 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Опорное кольцо нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9 Уплотнительное кольцо VITON
10 Резьбовое седло нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Прокладка PTFE
12 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13 Уплотнение штока PTFE
14 Сальник нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с электроприводом QT-N-EM-O1-220VAC-У1

Технические параметры пневмопривода :

Наименование Значение
Тип пневмопривода
Номинальное давление PN, бар 12
Рабочее давление, бар 2…8
Рабочая среда фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2 ≤30
Температура окружающей среды, ⁰C от –20 до +80
Угол поворота, ° 0 - 90
Регулировка угла поворота, % ±5
Индикатор положения открыто/закрыто
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Средний ресурс, циклов закрытие/открытие 70 000 (при неагрессивной среде и средних значениях давления и температуры)
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Пневмопривод

Габариты и размеры пневмопривода :

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Эскиз габаритов и размеров пневмопривода

Технические параметры электропривода QT-N-EM-O1-220VAC-У1:

Наименование Значение
Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Концевые выключатели 2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели 2-Открыто/Закрыто 250В 10А
Угол поворота, ° 90±5
Внутренняя тепловая защита отключение при 110°С ±5°C, включение при 97°С ± 5°С
Визуальный индикатор положения есть
Температура окружающей среды, °C от –20 до +65
Ручной дублер шестигранник (в комплекте)
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Механический ограничитель 2 внешних регулируемых стопора
Кабельный ввод 2xM18
Класс защиты корпуса IP67
Материал корпуса алюминиевый сплав с порошковым эпоксидным покрытием
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Электропривод QT-N-EM-O1-220VAC-У1

Габариты и размеры электропривода QT-N-EM-O1-220VAC-У1:

Модель L, мм H, мм A, мм
QT-N-005EM-O1-220VAC-У1 166 122 118
QT-N-015EM-O1-220VAC-У1 200 128 133
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Эскиз габаритов и размеров электропривода QT-N-EM-O1-220VAC-У1

Технические параметры электропривода QT-N-003EM-O1-220VAC-У1 MINI:

Наименование Значение
Питание 220В, 50 Гц, 1 фаза
Концевые выключатели 2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели 2-Открыто/Закрыто 250В 10А
Угол поворота, ° 90±5
Защита от перегрева/ Рабочая температура электродвигателя Встроенная тепловая защита, открытие при +120±5°С / закрытие при +97±5°С
Рабочий диапазон температур, °C от –20 до +40
Температура окружающей среды, °C от –20 до +70
Ручной дублер шестигранник (в комплекте)
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

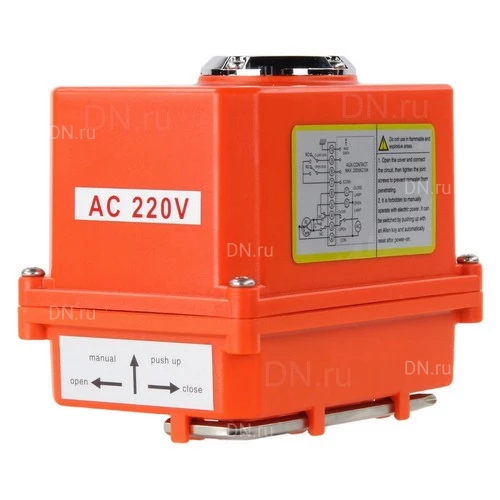

Электропривод QT-N-003EM-O1-220VAC-У1 MINI

Габариты и размеры электропривода QT-N-003EM-O1-220VAC-У1 MINI:

Модель L1, мм A, мм F, мм
QT-N-003EM-O1-220VAC-У1 MINI 157 90 115
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Эскиз габаритов и размеров электропривода QT-N-003EM-O1-220VAC-У1 MINI

Технические параметры электропривода QT-N-003EM-O1-220VAC-У1 blue:

Наименование Значение
Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90 (±2)
Время полного поворота, сек 25
Крутящий момент, Нм 30
Номинальный потребляемый ток, А 0.1
Кабельный ввод водонепроницаемый G1/2
Мощность, Вт 25
Защита от перегрева есть
Наличие ручного дублера шестигранник
Автоотключение в крайних положениях да
Материал корпуса алюминиевый сплав
Класс защиты корпуса, IP 65
Температура окружающей среды, °С от -30 до +60
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

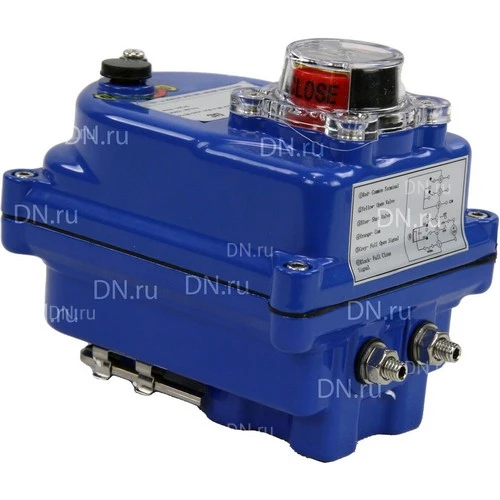

Электропривод QT-N-003EM-O1-220VAC-У1 blue

Габариты и размеры электропривода QT-N-003EM-O1-220VAC-У1 blue:

Модель L, мм A, мм B, мм C, мм D, мм E, мм F, мм H, мм MxM, мм
QT-N-003EM-O1-220VAC-У1 blue 121 79.93 20.16 25 35 25 35 110.2 11x11
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с электроприводом QT-N-EM-O1-220VAC-У1

Эскиз габаритов и размеров электропривода QT-N-003EM-O1-220VAC-У1 blue
