Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA-052, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D
Артикул: D160-63109
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 130 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 3.70 кг
на 2025-10-27
22 760,74
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду20 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA-052, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D
Артикул: D160-63110
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 4.51 кг
на 2025-10-27
24 017,76
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA-065, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D
Артикул: D160-63111
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 5.87 кг
на 2025-10-27
26 508,73
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду32 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA-083, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D
Артикул: D160-63112
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 9.01 кг
на 2025-10-27
37 296,03
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду40 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA-083, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D
Артикул: D160-63113
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 200 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 10.21 кг
на 2025-10-27
38 537,92
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду50 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA-083, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D
Артикул: D160-63114
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 230 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 12.03 кг
на 2025-10-27
42 581,94
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA-105, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D
Артикул: D160-63115
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 290 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 20.04 кг
на 2025-10-27
55 922,42
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Приводы пневматические SA-XXX предназначены для автоматизации процесса управления четвертьоборотной арматурой.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D:

Наименование Значение
Номинальное давление PN, бар Ду15-50 – 40
Ду65-80 – 25
Ду100 – 16
Температура рабочей среды, ⁰C от -20 до +180
Рабочая среда вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу фланцевое
Тип проходного сечения полнопроходной
Класс герметичности шарового затвора А по ГОСТ 9544-2015
Срок службы, лет 10
Средний ресурс, циклов открытия/закрытия 60 000

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D:

Модель L, мм d, мм D, мм L1, мм H, мм
Ду15 130 15 95 147 92
Ду20 150 20 105 147 92
Ду25 160 25 115 168 108
Ду32 180 32 140 204 128.7
Ду40 200 40 150 204 128.7
Ду50 230 50 165 204 128.7
Ду65 290 65 185 268 153
Ду80 310 80 200 301 185
Ду100 350 100 234 390 202
Ду100 22х22, F10 350 100 220 390 202
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

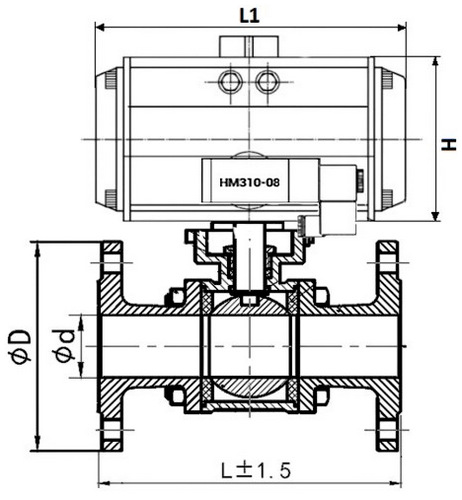

Эскиз габаритов и размеров кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D:

№ п/п Наименование детали Материал Количество
1 Корпус нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 1
2 Шар затворный нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
3 Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 4~6
4 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 6~12
5 Уплотнение PTFE 1
6 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
7 Сальник нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
8 Крышка нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
11 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Технические параметры пневмоприводов DN.ru PA-SA

Наименование Значение
Тип пневмопривода SA - c возвратными пружинами
Номинальное давление PN, бар 12
Рабочее давление, бар 2…8
Рабочая среда фильтрованный сжатый воздух
Температура окружающей среды, ⁰C от –20 до +80
Угол поворота, ° 0 - 90
Регулировка угла поворота, % ±5
Индикатор положения открыто/закрыто
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Средний ресурс, циклов закрытие/открытие 70 000 (при неагрессивной среде и средних значениях давления и температуры)
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Пневмоприводы DN.ru PA-SA

Габариты и размеры пневмоприводов DN.ru PA-SA

Модель PA-SA-052 PA-SA-065 PA-SA-083 PA-SA-105 PA-SA-130 PA-SA-140
A, мм 30 36 46 57,5 67,5 75
B, мм 41,5 47 57 64 74,5 77
C, мм 65,5 81 98,5 122,5 145,5 161
D, мм 72 88 108,7 133 155 172
E, мм 92 108 128,7 153 185 202
F, мм 65 72 92 109,5 127,5 137,5
G, мм 30 30 30 30 30 30
H, мм 80 80 80 80 130 130
I, мм 36 50 50 70 70 102
J, мм 50 70 70 102 102 125
M, мм 11х11 14х14 17х17 22х22 22х22 27х27
N, мм 14 18 21 26 26 31
Z, мм 147 168 204 268 301 390
d, мм 40 40 40 40 55 55
K M5x8 M6x10 M6x10 M8x13 M8x13 M10x16
L M6x10 M8x13 M8x13 M10x16 M10x16 M12x20
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Эскиз габаритов и размеров электроприводов DN.ru

Таблица деталей и материалов пневмоприводов DN.ru PA-SA

№ п/п Наименование детали Материал
1 Индикаторный винт АБС-пластик
2 Индикатор положения АБС-пластик
3 Пружинный зажим нержавеющая сталь 304
4 Металлическая шайба нержавеющая сталь 304
5 Прижимная шайба инженерный пластик
6 Корпус экструдированный алюминиевый сплав с твердым анодированием
7 Прижимная шайба инженерный пластик
8 Ограничитель легированная сталь
9 Уплотнительное кольцо вала верхнее NBR
10 Антифрикционное кольцо вала верхнее инженерный пластик
11 Вал легированная сталь никелированная
12 Антифрикционное кольцо вала нижнее инженерный пластик
13 Уплотнительное кольцо вала нижнее NBR
14 Заглушка NBR
15 Уплотнительное кольцо регулировочных винтов NBR
16 Шайба регулировочного винта нержавеющая сталь 304
17 Стопорная гайка регулировочного винта нержавеющая сталь 304
18 Винт регулировочный нержавеющая сталь 304
19 Поршень алюминиевый сплав, литой под давлением
20 Направляющая накладка поршня инженерный пластик
21 Антифрикционное кольцо поршня инженерный пластик
22 Уплотнительное кольцо поршня NBR
23 Комплект пружин пружинная сталь
24 Уплотнительное кольцо крышки NBR
25 Торцевая крышка литой алюминий с полиэфирным покрытием
26 Винт крышки нержавеющая сталь 304
27 Стопорный винт нержавеющая сталь 304
28 Адаптер углеродистая сталь
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Эскиз деталей и материалов пневмоприводов DN.ru PA-SA

Технические параметры пневмораспределителя DN.ru 4М310-08 24В

Наименование Значение
Модель пневмораспределителя 4М310-08 24В
Напряжение питания, Вт 24В
Конструкция золотникового типа
Номинальное давление PN, бар 12
Рабочее давление, бар 1.5…8
Рабочая среда фильтрованный сжатый воздух
Температура окружающей среды, ⁰C от +5 до +50
Частота срабатывания, циклов/с 5
Ручное дублирование есть
Степень защиты, IP 65
Крепление через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Время отклика, сек. 0.05
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

ПневмораспределительDN.ru 4М310-08 24В

Технические параметры магнитного переключателя DN.ru ALS200D

Характеристика Значение
Материал корпуса пластик PP-GF30
Степень защиты корпуса IP67
Совместимые устройства пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства 0-90°
Тип контакта NO
Тип взаимодействия датчиков магнитный
Расстояние взаимодействия датчиков 1÷6 мм
Частота переключения вкл/выкл 0÷4.8 кГц
Визуальная индикация два светодиода
Номинальное напряжение 5÷240В AC/DC
Номинальный ток 0÷300 mA
Номинальная мощность 10 Вт
Температура окружающей среды от -40 до +85 °C
Кабельный вывод 4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес 0.14 кг
Гарантия 12 мес.
Срок службы 10 лет
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Магнитный переключатель DN.ru ALS200D

Габариты и размеры магнитного переключателя DN.ru ALS200D

A, мм B, мм C, мм E, мм d, мм
75 30 51 40 5.5
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом PA-SA, пневмораспределителем 4M310-08 24В и магнитным переключателем ALS200D

Эскиз габаритов и размеров магнитного переключателя DN.ru ALS200D
