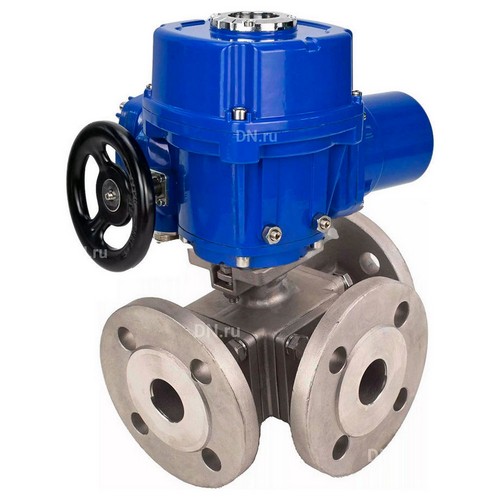

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментные муфтые и штурвалом

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 160 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 12.10 кг
Артикул: D160-56475
Доставим в город Москва:
В наличии:
61 552 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду25 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду25 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 180 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 13.20 кг
Артикул: D160-56476
Доставим в город Москва:
В наличии:
70 903 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду32 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду32 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 200 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 16.90 кг
Артикул: D160-56477
Доставим в город Москва:
В наличии:
81 781 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 220 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 19.25 кг
Артикул: D160-56478
Доставим в город Москва:
В наличии:
95 527 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005M-O2-220VAC-У1 с моментной муфтой и штурвалом
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 240 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 25.55 кг
Артикул: D160-56479
Доставим в город Москва:
В наличии:
110 957 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-010M-O2-220VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-010M-O2-220VAC-У1 с моментной муфтой и штурвалом
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 260 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 34.30 кг
Артикул: D160-56480
Доставим в город Москва:
В наличии:
173 852 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020M-O2-220VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020M-O2-220VAC-У1 с моментной муфтой и штурвалом
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 280 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 51.80 кг
Артикул: D160-56481
Доставим в город Москва:
В наличии:
241 431 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020M-O2-220VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020M-O2-220VAC-У1 с моментной муфтой и штурвалом
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 325 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 71.20 кг
Артикул: D160-56474
Доставим в город Москва:
В наличии:
340 128 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментных муфтых и штурвалом:

Наименование Значение
Номинальное давление PN, бар 16
Тип присоединения фланцевый
Тип управления С электроприводом
Применение водоснабжение, теплоснабжение
Проход шара крана полнопроходной
Климатическое исполнение У1
Температура рабочей среды, °С от -25 до 180
Присоединение фланцевое
Управление электропривод 220В
Класс герметичности A
Водоразборный нет
Тип устройства крана трехходовой
Тип трехходового крана L
Среда вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель Россия
Гарантия, г. 1
Срок службы, лет 10
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментные муфтые и штурвалом

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментные муфтые и штурвалом

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментных муфтых и штурвалом:

Модель L, мм D, мм k, мм d, мм d1, мм X, мм H, мм
Ду20 160 105 75 18 58 215 281
Ду25 180 115 85 25 64 215 281
Ду32 200 140 100 32 78 215 281
Ду40 220 150 110 38 88 215 281
Ду50 240 165 125 49 99 215 281
Ду65 260 185 145 65 122 270 276
Ду80 280 200 160 80 138 270 276
Ду100 325 220 180 100 158 270 276
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментные муфтые и штурвалом

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментных муфтых и штурвалом

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментных муфтых и штурвалом:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь SS316
2 Шар нержавеющая сталь SS316
3 Уплотнение PTFE
4 Крышка корпуса нержавеющая сталь SS316
5 Болт нержавеющая сталь SS304
6 Прокладка PTFE
7 Гайка нержавеющая сталь SS304
8 Прокладка PTFE
9 Уплотнение штока PTFE
10 Болт нержавеющая сталь SS304
11 Сальник нержавеющая сталь SS304
13 Шток нержавеющая сталь SS316
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментные муфтые и штурвалом

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментных муфтых и штурвалом

Технические параметры электроприводов DN.ru QT-N-M-O2-220VAC-У1

Наименование Значение
Модель электропривода QT-N-M-O2-220VAC-У1
Напряжение питания 220 В
Наличие ручного дублера штурвал
Концевые выключатели нет
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментные муфтые и штурвалом

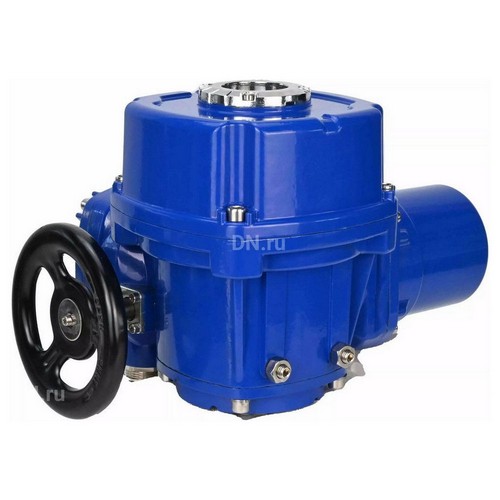

Электроприводы DN.ru QT-N-M-O2-220VAC-У1

Габариты и размеры электроприводов DN.ru QT-N-M-O2-220VAC-У1

Модель QT-N-005M-O2-220VAC-У1 QT-N-010M-O2-220VAC-У1 QT-N-020M-O2-220VAC-У1
H, мм 281 281 276
H1, мм 170 170 197
H2, мм 77 77 99
D, мм Ø 120 Ø 120 Ø 180
L, мм 215 215 270
L1, мм 310 310 350
L2, мм 170 170 191
L3, мм 121 121 160
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-M-O2-220VAC-У1 с моментные муфтые и штурвалом

Эскиз габаритов и размеров электроприводов DN.ru QT-N-M-O2-220VAC-У1
