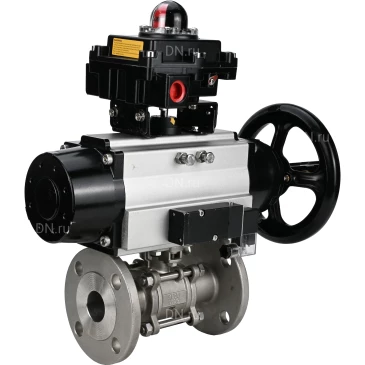

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 290 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 20.48 кг
Артикул: D160-47777
Доставим в город Москва:
В наличии:
47 947 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 310 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 25.47 кг
Артикул: D160-47778
Доставим в город Москва:
В наличии:
52 613 $  ?
до 2024-12-22
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-410N EX:

Наименование Значение
Давление номинальное PN, бар 25
Температура рабочей среды, °С от -20 до 180
Тип устройства крана двухходовой
Применение водоснабжение, теплоснабжение, Пневматические системы
Рабочая среда вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу фланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей есть
Наличие пневмораспределителя есть
Наличие электропневматического позиционера нет
Гарантия, г. 1
Страна производитель Россия
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Габариты и размеры кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-410N EX:

Типоразмер ØD, мм ØD1, мм ØD2, мм L, мм A, мм Е, мм
Ду65 184 145 122 290 495 200
Ду80 200 160 138 310 495 200
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз габариты и размеры кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-410N EX

Таблица деталей и материалов кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-410N EX:

№ п/п Деталь Материал Количество
1 Корпус сталь SS304 / SS316 1
2 Шар затворный сталь S304 / S316 1
3 Болт сталь S201 / S304 4~6
4 Гайка сталь S201 / S304 6~12
5 Уплотнение PTFE 1
6 Шток сталь SS304 / SS316 1
7 Сальник сталь S201 / S304 1
8 Крышка сталь WCB/CF8/CF8M 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз деталей и материалов кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4M310-08 24В и БКВ APL-410N EX

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование Значение
Модель PA-DA-105-1
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Наличие ручного дублера нет
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E1, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
E, мм 200
J, мм 102
K мм 70
L, мм М10х16
M, мм М8х13
O, мм 4
P, мм 4
S, мм M6
T, мм 24
U, мм 32
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминий
10 Поршень Алюминий, литье под давлением
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминий, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4M310-08

Наименование Значение
Тип пневмораспределителя золотниковый
Модель пневмораспределителя 4M310-08
Рабочее давление, бар 1.5 ÷ 1.8
Напряжение питания, В 24 В
Частота срабатывания, цикл/сек 5
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Пневмораспределитель DN.ru 4M310-08

Габариты и размеры пневмораспределителя DN.ru 4M310-08

Модель пневмораспределителя 4M310-08
D, мм 32
E, мм 69
F, мм 40
I, мм 45
K, мм 40
L, мм 134.5
M, мм 40
N, мм 24
S, мм 27
U, мм 2.4
H, мм 17.5
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08

Технические параметры ручного дублера DN.ru

Наименование Значение
Степень защиты, IP 67
Тип присоединения ISO 5211
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Ручной дублер DN.ru

Габариты и размеры ручного дублера DN.ru :

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз габаритов и размеров ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru :

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз деталей и материалов ручного дублера DN.ru

Технические параметры блока концевых выключателей DN.ru APL-410N EX

Наименование Значение
Модель блока концевых выключателей APL-410N EX
Степень защиты корпуса, IP 67
Срок службы, лет 10
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX

Модель D, мм D1, мм Н, мм L, мм B, мм M, мм
APL-410N EX 9.5 5 174 177 178 8
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX

№ п/п Деталь Материал
1 Визуальный индикатор ABS пластик / поликарбонат
2 Крышка визуального индикатора поликарбонат
3 Этикетка
4 Винты крышки нержавеющая сталь
5 Крышка корпуса БКВ литье алюминия под давлением
6 Вал нержавеющая сталь
7 Концевые выключатели
8 Кулачки (эксцентрики) поликарбонат
9 Корпус БКВ литье алюминия под давлением
10 Клеммник
11 Клемма заземления нержавеющая сталь
12 Отверстие (резьба) для кабельного ввода
13 Кронштейн нержавеющая сталь
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 24В, с БКВ APL-410N EX

Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX
