Краны шаровые DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовые, полнопроходные, сталь 304, уплотнение - PPL, фланцевые, с ISO-фланцем и рукояткой

Сортировать по:
Поделиться ссылкой на подборку

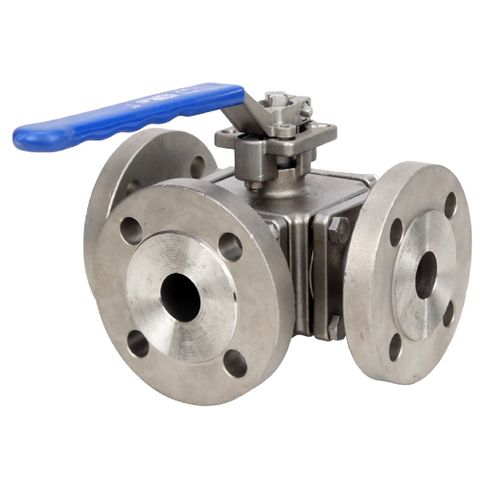

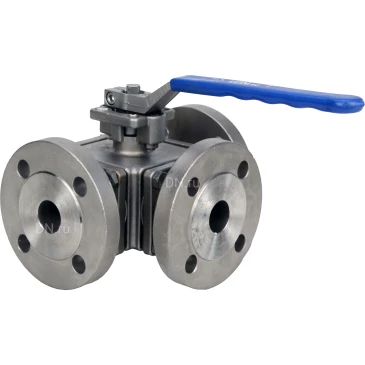

Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой
Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой
Артикул: D160-61190
Управление: рукоятка
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 180 мм
Уплотнение: PPL
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 200 °C
Вес: 5.00 кг
на 2025-06-12
58 253,53
  • $
  • €

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Технические характеристики кранов шаровых DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

Наименование Значение
Номинальный диаметр DN, мм 25
Номинальное давление PN, бар 16
Температура рабочей среды, °С от -29 до 200
Рабочая среда вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу фланцевое
Тип проходного сечения полнопроходной
Класс герметичности "A" по ГОСТ 9544-2015
Тип управления ручной (рукоятка)
Тип присоединения фланцевый
Материал корпуса Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал шара Нержавеющая сталь AISI/SS 304/08Х18Н10
Температура окружающей среды, °С от -10 до 200
Сферы применения системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет 10
Средний ресурс,циклов закрытие/открытие 60000
Тип устройства крана трехходовой
Тип трехходового крана T
Страна производитель Россия
Гарантия, г. 12
Краны шаровые DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовые, полнопроходные, сталь 304, уплотнение - PPL, фланцевые, с ISO-фланцем и рукояткой

Краны шаровые DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовые, полнопроходные, сталь 304, уплотнение - PPL, фланцевые, с ISO-фланцем и рукояткой

Габариты и размеры кранов шаровых DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

DN, мм L, мм L1, мм D2, мм D1, мм D, мм b, мм f, мм n-ød, шт-мм Вес, кг
25 180 90 68 85 115 14 2 4-ø14 5
Краны шаровые DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовые, полнопроходные, сталь 304, уплотнение - PPL, фланцевые, с ISO-фланцем и рукояткой

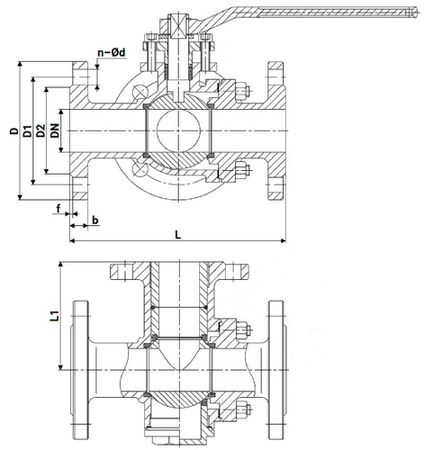

Эскиз габаритов и размеров кранов шаровых DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

Таблица деталей и материалов кранов шаровых DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

№ п/п Наименование детали Материал
1 Задняя крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Гайка сталь ASTM A194 Gr.8M (аналог 03Х17Н14М3)
3 Болт сталь ASTM A193 Gr.B8M Cl2 (аналог 12Х18Н10Т)
4 Уплотнение шара PPL
5 Шар нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Опорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Кольцеобразное уплотнение VITON
10 Резьбовая муфта нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Прокладка PPL
12 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Уплотнение штока PPL
14 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Рукоятка сталь WCB (аналог 25Л) +пластик
Краны шаровые DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовые, полнопроходные, сталь 304, уплотнение - PPL, фланцевые, с ISO-фланцем и рукояткой

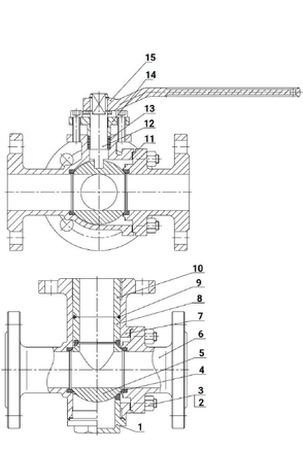

Эскиз деталей и материалов кранов шаровых DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16
