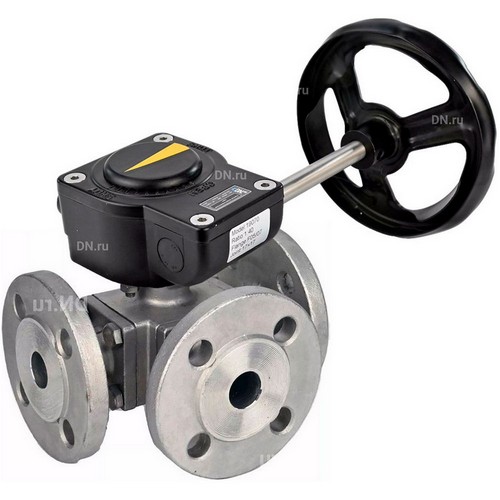

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN2-300Z-T37
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN2-300Z-T37
Описание
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 260 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 28.50 кг
Артикул: D160-56372
Доставим в город Москва:
В наличии:
126 709 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN3-540Z-T36
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN3-540Z-T36
Описание
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 280 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 41.90 кг
Артикул: D160-56373
Доставим в город Москва:
В наличии:
179 039 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN3-540Z-T36
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN3-540Z-T36
Описание
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 325 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 61.30 кг
Артикул: D160-56374
Доставим в город Москва:
В наличии:
277 736 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN2-300Z-T37
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN2-300Z-T37
Описание
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 240 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 19.95 кг
Артикул: D160-56371
Доставим в город Москва:
В наличии:
79 291 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

Наименование Значение
Номинальное давление PN, бар 16
Тип присоединения фланцевый
Тип управления ручной
Применение водоснабжение, теплоснабжение
Проход шара крана полнопроходной
Температура рабочей среды, °С от -25 до 180
Присоединение фланцевое
Управление редуктор
Класс герметичности A
Водоразборный нет
Тип устройства крана трехходовой
Тип трехходового крана L
Среда вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель Россия
Гарантия, г. 1
Срок службы, лет 10
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x:

Модель L, мм D, мм k, мм d, мм d1, мм A, мм H, мм
Ду50 240 165 125 49 99 100 58
Ду65 260 185 145 65 122 100 58
Ду80 280 200 160 80 138 120 58
Ду100 325 220 180 100 158 120 58
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь SS316
2 Шар нержавеющая сталь SS316
3 Уплотнение PTFE
4 Крышка корпуса нержавеющая сталь SS316
5 Болт нержавеющая сталь SS304
6 Прокладка PTFE
7 Гайка нержавеющая сталь SS304
8 Прокладка PTFE
9 Уплотнение штока PTFE
10 Болт нержавеющая сталь SS304
11 Сальник нержавеющая сталь SS304
13 Шток нержавеющая сталь SS316
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

Технические параметры редукторов DN.ru HAM RQNx-xZ-x

Наименование Значение
Наличие ручного дублера штурвал
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

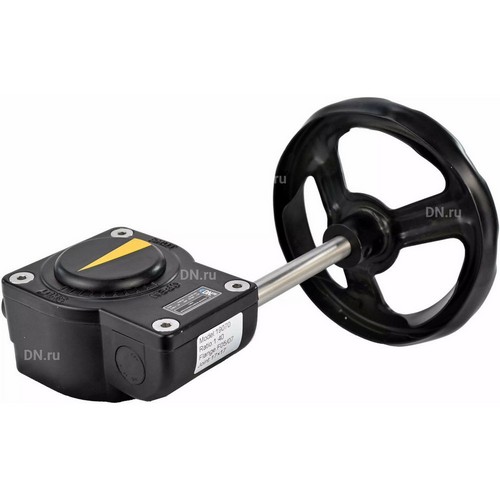

Редукторы DN.ru HAM RQNx-xZ-x

Габариты и размеры редукторов DN.ru HAM RQNx-xZ-x:

Модель HAM RQN2-300Z-T37 HAM RQN3-540Z-T36
d, мм 32 43
D, мм 100 120
D1 (ISO5211) 70/90 70/102
S, мм 9/11/14/17 17/19/22
L, мм 130 150
L1, мм 58 65
L2, мм 50 60
H, мм 58 58
H1, мм 18 18
d1, мм 20 20
L3, мм 160 215
W, мм 200 250
Кол-во и размер болтовых отверстий 4-М8х12/4-М10х12 4-М8х10/4-М10х15
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

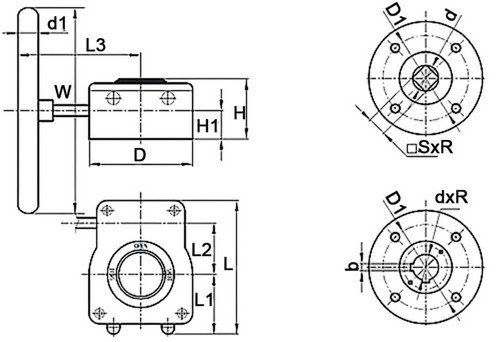

Эскиз габаритов и размеров редукторов DN.ru HAM RQNx-xZ-x

Таблица деталей и материалов редукторов DN.ru HAM RQNx-xZ-x:

№ п/п Детали Материал
1 Болт сталь SS304
2 Указатель ABS смола
3 Крышка алюминий
4 Уплотнительное кольцо NBR70
5 Штифт сталь черная
6 Шестерня ковкий чугун
7 Уплотнение NBR70
8 Корпус алюминий
9 Регулировочный болт сталь черная
10 Прокладка сталь SS304
11 Регулировочная гайка сталь SS304
12 Кожух гайки NBR70
13 Подшипник порошковый металл
14 Червячный вал сталь 45
15 Уплотнение NBR70
16 Вал привода сталь SS304
17 Штурвал углеродистая сталь с полиэфирным покрытием
18 Штифт сталь черная
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HAM RQNx-xZ-x

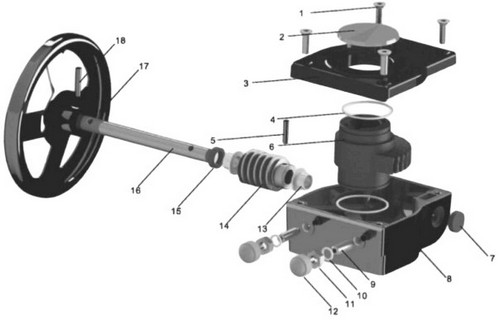

Эскиз деталей и материалов редукторов DN.ru HAM RQNx-xZ-x
