Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Сортировать по:

Показывать по:

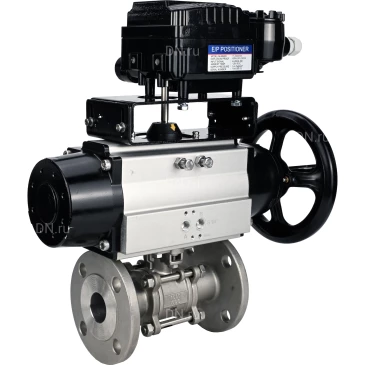

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 65 мм

Давление номинальное: 25 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10

Строительная длина: 290 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 19.16 кг

Артикул: D160-48036

Доставим в город Москва:

В наличии:

71 927 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду80 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 25 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10

Строительная длина: 310 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 24.15 кг

Артикул: D160-48037

Доставим в город Москва:

В наличии:

76 593 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и пневмопозиционером YT-1000RSN без обратных связи:

Наименование	Значение
Давление номинальное PN, бар	25
Температура рабочей среды, °С	от -20 до 180
Тип устройства крана	двухходовой
Применение	водоснабжение, теплоснабжение, Пневматические системы
Рабочая среда	вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	фланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	нет
Наличие пневмораспределителя	нет
Наличие электропневматического позиционера	есть
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Габариты и размеры кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и пневмопозиционером YT-1000RSN без обратных связи:

Типоразмер	ØD, мм	ØD1, мм	ØD2, мм	L, мм	A, мм	Е, мм
Ду65	184	145	122	290	495	200
Ду80	200	160	138	310	495	200

Эскиз габариты и размеры кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и пневмопозиционером YT-1000RSN без обратных связи

Таблица деталей и материалов кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и пневмопозиционером YT-1000RSN без обратных связи:

№ п/п	Деталь	Материал	Количество
1	Корпус	сталь SS304 / SS316	1
2	Шар затворный	сталь S304 / S316	1
3	Болт	сталь S201 / S304	4~6
4	Гайка	сталь S201 / S304	6~12
5	Уплотнение	PTFE	1
6	Шток	сталь SS304 / SS316	1
7	Сальник	сталь S201 / S304	1
8	Крышка	сталь WCB/CF8/CF8M	2
9	Седельные кольца	PTFE	2
10	Упорная шайба	PTFE	1

Эскиз деталей и материалов кранов шаровых DN.ru КШФПТ 304.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и пневмопозиционером YT-1000RSN без обратных связи

Технические параметры пневмоприводов DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривода DN.ru PA-DA-105-1

Габариты и размеры пневмоприводов DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмоприводов DN.ru PA-DA-105-1

Таблица деталей и материалов пневмоприводов DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры электропневматических поворотных позиционеров DN.ru YT-1000RSN

Наименование	Значение
Модель электропневматического позиционера	YT-1000RSN
Входной сигнал управления, mA	4 ~ 20
Внутреннее сопротивление, Ом	250(±15)
Входное давление, бар	1,4~7
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4″
Резьба подключения манометра	1/8″
Кабельный ввод	G1/2″
Тип защиты	IP66
Расход сжатого воздуха, л /мин	3
Расход воздуха на выходе, л/мин	80
Материал корпуса	алюминиевое литье

Электропневматические поворотные позиционеры DN.ru YT-1000RSN

Габариты и размеры электропневматических поворотных позиционеров DN.ru YT-1000RSN:

Модель позиционера	YT-1000RSI
A, мм	224.3
B, мм	166.5
C, мм	117.5
D, мм	132.3
E, мм	6
F, мм	122
G, мм	45
H, мм	45
I, мм	23
J, мм	27
K, мм	32.5
L, мм	35.5
M, мм	91.8
N, мм	37.2
O, мм	43.5
P, мм	26.5
Q, мм	33
R, мм	80.25
S, мм	62.5
T, мм	8
U1, мм	70
U2, мм	93
V1, мм	40
V2, мм	63
W, мм	26
X, мм	32
Y, мм	9
Z, мм	24
