Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-EM-O1-24VDC-У1 HARK купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Общие технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 полнопроходных фланцевых

Характеристика	Значение
Номинальный диаметр DN, мм	40-50
Номинальное давление PN, бар	16
Температура рабочей среды t, °C	от -20 до +200
Герметичность в затворе	класс А ГОСТ 9544-2015
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	фланцевое
Тип крана по проходному сечению	полнопроходной
Материал корпуса	нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
Материал шара	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	40 000 (при неагрессивной среде и средних значениях давления и температуры)

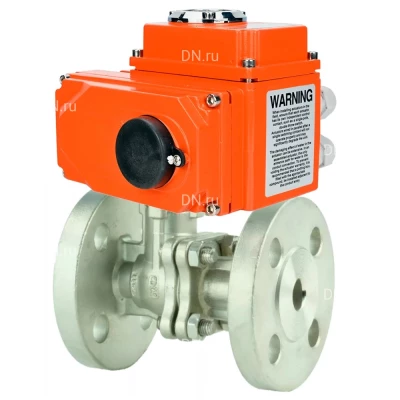

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-EM-O1-24VDC-У1 HARK

Изображение кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 полнопроходных фланцевых

Габариты и рамеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 полнопроходных фланцевых

Модель	d, мм	D, мм	D1, мм	D2, мм	C, мм	t, мм	L, мм	H1, мм	N-∅Z, мм
Ду40 Ру16	38	150	110	88	18	3	140	17	4-∅18
Ду50 Ру16	50	165	125	102	20	3	150	20	4-∅18

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 полнопроходных фланцевых

Материалы кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 полнопроходных фланцевых

№	Наименование	Материал
1	Фланцевый элемент	нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2	Болты	нержавеющая сталь А320 В8 (аналог 08Х18Н10)
3	Гайки	сталь A194 8 (аналог 35ХМ)
4	Промежуточная прокладка	PTFE
5	Корпус клапана	нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7	Седло	PTFE
8	Электростатическое устройство	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10	Толкательная прокладка	PTFE
11	Уплотнительное кольцо	NBR
12	Наполнитель	PTFE
13	Сжимное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14	Шестигранная гайка	сталь A194 8 (аналог 35ХМ)
15	Противоослабляющая крышка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16	Установочные винты	сталь A194 8 (аналог 35ХМ)
18	Шестигранная гайка	сталь A194 8 (аналог 35ХМ)

Эскиз материалов и деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40-50 Ру16 полнопроходных фланцевых

Технические параметры электроприводов DN.ru QT-N-xEM-O1-24VDC-У1 HARK

Характеристика	Значение
Бренд	DN.ru
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	P67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

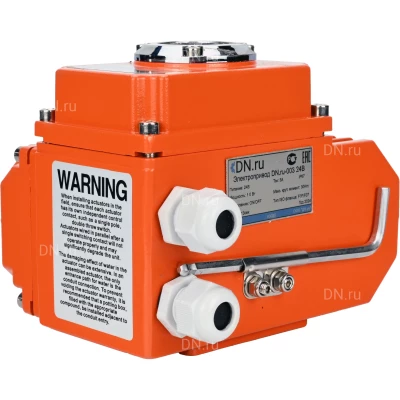

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-24VDC-У1 HARK

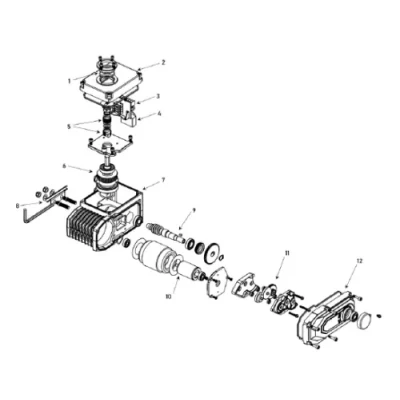

Деталировка электроприводов DN.ru QT-N-xEM-O1-24VDC-У1 HARK

№	Наименование детали
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-24VDC-У1 HARK
