Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA двойного действия

Сортировать по:
актуальности
Поделиться ссылкой на подборку

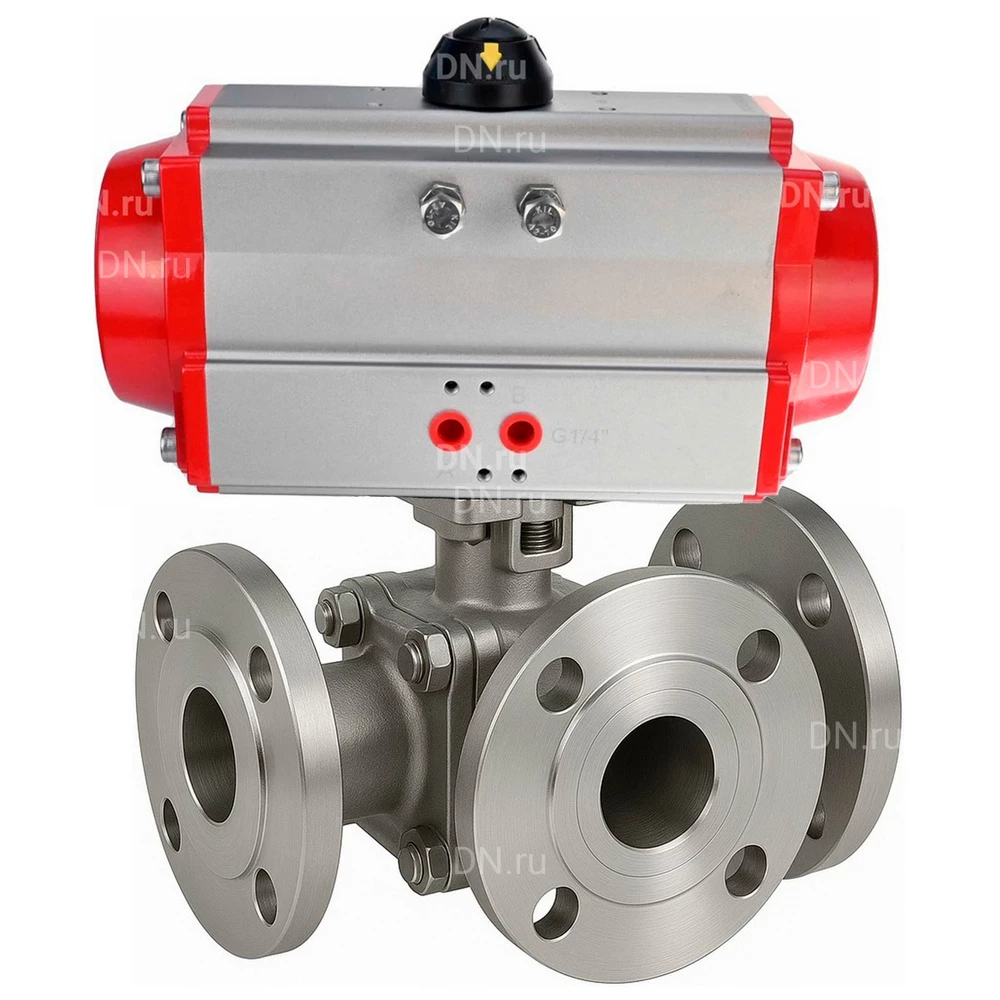

Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-052 двойного действия
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-052 двойного действия
Артикул: D160-76707
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 6.15 кг
на 2025-11-23
58 812,19
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду50 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-065 двойного действия
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду50 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-065 двойного действия
Артикул: D160-76708
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 15.00 кг
на 2025-11-23
133 976,03
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду80 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-105 двойного действия
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду80 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-105 двойного действия
Артикул: D160-76709
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 280 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 29.30 кг
на 2025-11-23
300 462,69
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA двойного действия:

Наименование Значение
Номинальное давление PN, бар 16
Температура рабочей среды, ⁰C от -20 до +200
Температура окружающей среды, ⁰C от -20 до +100
Рабочая среда вода, масло, воздух и другие слабо коррозийные среды, нейтральные к материалам крана
Присоединение к трубопроводу фланцевое
Тип проходного сечения полнопроходной
Класс герметичности шарового затвора «А» по ГОСТ 9544-2015
Материал корпуса нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал уплотнения PTFE
Сферы применения системы отопления и водоснабжения, промышленные трубопроводы
Средний срок службы, лет 10
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA двойного действия

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA двойного действия

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA двойного действия:

Модель L, мм L1, мм ØD2, мм ØD1, мм ØD, мм b, мм f, мм n-Ød, шт-мм
Ду20 160 80 58 75 105 14 2 4-ø14
Ду50 240 120 102 125 165 16 2 4-ø18
Ду80 280 140 138 160 200 20 2 8-ø18
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA двойного действия

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA двойного действия

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA двойного действия:

№ п/п Наименование детали Материал
1 Заглушка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Гайка сталь A194Gr.8M (аналог 10Х17Н13М2Т)
3 Болт сталь A193 Gr.B8M Cl2 (аналог 12Х18Н10Т)
4 Седло PTFE
5 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
6 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Опорное кольцо нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9 Уплотнительное кольцо VITON
10 Резьбовое седло нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Прокладка PTFE
12 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13 Уплотнение штока PTFE
14 Сальник нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA двойного действия

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA двойного действия

Технические параметры пневмопривода PA-DA:

Наименование Значение
Тип пневмопривода двойного действия
Номинальное давление PN, бар 12
Рабочее давление, бар 2…8
Рабочая среда фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2 ≤30
Температура окружающей среды, ⁰C от –20 до +80
Угол поворота, ° 0 - 90
Регулировка угла поворота, % ±5
Индикатор положения открыто/закрыто
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Средний ресурс, циклов закрытие/открытие 70 000 (при неагрессивной среде и средних значениях давления и температуры)
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA двойного действия

Пневмопривод PA-DA

Габариты и размеры пневмопривода PA-DA:

Модель DA-052 DA-065 DA-105
A, мм 30 36 57,5
B, мм 41.5 47 64
C, мм 65,5 81 122.5
D, мм 72 88 133
E, мм 92 108 153
F, мм 65 72 109.5
G, мм 30 30 30
H, мм 80 80 80
I, мм 36 50 70
J, мм 50 70 102
M, мм 11х11 14х14 22х22
N, мм 14 18 26
Z, мм 147 168 268
d, мм 40 40 40
K M5x8 M6x10 M8x13
L M6x10 M8x13 M10x16
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA двойного действия

Эскиз габаритов и размеров пневмопривода PA-DA
