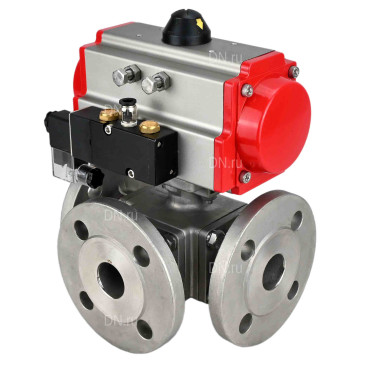

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F Ду15-100 Ру16-40 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, ISO-фланец F03/F04-F10/F12, квадрат 9х9-19х19, с пневмоприводом DN.ru SA с возвратными пружинами и пневмораспределителем 4M310-08 24В в городе Москва

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду15 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F03/F04, квадрат 9х9, с пневмоприводом DN.ru SA-052 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 15 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 150 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 6.00 кг

Артикул: D160-32973

Доставим в город Москва:

В наличии:

37 625 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду20 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F04/F05, квадрат 11х11, с пневмоприводом DN.ru SA-065 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 20 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 160 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 7.80 кг

Артикул: D160-32974

Доставим в город Москва:

В наличии:

51 540 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду25 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F04/F05, квадрат 11х11, с пневмоприводом DN.ru SA-083 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 25 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 180 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 10.50 кг

Артикул: D160-32975

Доставим в город Москва:

В наличии:

58 934 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду32 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F05/F07, квадрат 14х14, с пневмоприводом DN.ru SA-083 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 32 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 200 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 14.20 кг

Артикул: D160-32976

Доставим в город Москва:

В наличии:

85 990 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду40 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F05/F07, квадрат 14х14, с пневмоприводом DN.ru SA-105 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 40 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 220 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 19.95 кг

Артикул: D160-32977

Доставим в город Москва:

В наличии:

108 821 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F07/F10, квадрат 17х17, с пневмоприводом DN.ru SA-105 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 50 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 240 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 26.25 кг

Артикул: D160-32978

Доставим в город Москва:

В наличии:

116 266 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F07/F10, квадрат 17х17, с пневмоприводом DN.ru SA-105 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 65 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 260 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 34.80 кг

Артикул: D160-32979

Доставим в город Москва:

В наличии:

181 159 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F07/F10, квадрат 19х19, с пневмоприводом DN.ru SA-140 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 280 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 56.00 кг

Артикул: D160-32980

Доставим в город Москва:

В наличии:

256 745 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом DN.ru SA-140 с возвратными пружинами и пневмораспределителем 4M310-08 24В

Описание

Управление: пневмопривод с возвратными пружинами

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 325 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, газообразная среда, нейтральные среды

Температура: 180 °C

Вес: 75.40 кг

Артикул: D160-32972

Доставим в город Москва:

В наличии:

315 065 ₽ $ €

до 2024-06-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-SAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Технические параметры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F03/F04-F10/F12, квадрат 9х9-19х19, с пневмоприводом DN.ru SA с возвратными пружинами и пневмораспределителем 4M310-08 24В

Наименование	Значение
Рабочее давление, бар	16, 40
Температура рабочей среды, °С	от -25 до 180
Тип устройства крана	трехходовой
Тип трехходового крана	L
Применение	водоснабжение, теплоснабжение
Рабочая среда	вода, пар, нефтепродукты, газообразная среда, нейтральные среды
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	пневмопривод
Присоединение	фланцевое
Управление	пневмопривод с возвратными пружинами
Наличие концевых выключателей	нет
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Средний срок службы, лет	10
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F Ду15-100 Ру16-40 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, ISO-фланец F03/F04-F10/F12, квадрат 9х9-19х19, с пневмоприводом DN.ru SA с возвратными пружинами и пневмораспределителем 4M310-08 24В

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F03/F04-F10/F12, квадрат 9х9-19х19, с пневмоприводом DN.ru SA с возвратными пружинами и пневмораспределителем 4M310-08 24В:

Типоразмер	L, мм	ØD, мм	ØD1, мм	ØD2, мм	A, мм	E, мм
Ду15	150	95	65	45	153	72
Ду20	160	105	75	58	174	89
Ду25	180	115	85	64	216	109
Ду32	200	140	100	78	216	109
Ду40	220	150	110	88	279	134
Ду50	240	165	125	99	279	134
Ду65	260	185	145	122	279	134
Ду80	280	200	160	138	405	174
Ду100	325	220	180	158	405	174

Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F03/F04-F10/F12, квадрат 9х9-19х19, с пневмоприводом DN.ru SA с возвратными пружинами и пневмораспределителем 4M310-08 24В

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F03/F04-F10/F12, квадрат 9х9-19х19, с пневмоприводом DN.ru SA с возвратными пружинами и пневмораспределителем 4M310-08 24В:

№ п/п	Наименование детали	Материал
1	Корпус	Нержавеющая сталь SS316
2	Шар	Нержавеющая сталь SS316
3	Уплотнение	PTFE
4	Крышка корпуса	Нержавеющая сталь SS316
5	Болт	Нержавеющая сталь SS304
6	Прокладка	PTFE
7	Гайка	Нержавеющая сталь SS304
8	Прокладка	PTFE
9	Уплотнение штока	PTFE
10	Болт	Нержавеющая сталь SS304
11	Сальник	Нержавеющая сталь SS304

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F03/F04-F10/F12, квадрат 9х9-19х19, с пневмоприводом DN.ru SA с возвратными пружинами и пневмораспределителем 4M310-08 24В

Технические параметры пневмопривода DN.ru SA-052,SA-065,SA-083,SA-105,SA-140

Наименование	Значение
Модель	SA-052,SA-065,SA-083,SA-105,SA-140
Конструкция	с возвратными пружинами
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru SA-052,SA-065,SA-083,SA-105,SA-140

Габариты и размеры пневмопривода DN.ru SA-052,SA-065,SA-083,SA-105,SA-140:

Модель привода	SA-052	SA-065	SA-083	SA-105	SA-140
G, мм	15	15	15	25	30
М, мм	80	80	80	80	130
N, мм	30	30	30	30	30
Ф0, мм	34	34	34	41	62
Р, мм	20	20	20	20	30
B1, мм	153	174	216	279	405
C, мм	30	36	46	55	76
E, мм	72	89	109	134	174
J	4-M5x8	4-M6x10	4-M6x10	4-M8x12	4-M10x16
К	4-M6x10	4-М8х12	4-М8х12	4-М10х16	4-М12х20
F, мм	26	26	26	26	36
А1, мм	108	125	152	189	268
D, мм	41	46	55	64	77
H	F03	F05	F05	F07	F10
I	F05	F07	F07	F10	F12
L	11x11	14х14	17х17	22х22	27х27

Эскиз габаритов и размеров пневмопривода DN.ru SA-052,SA-065,SA-083,SA-105,SA-140

Таблица деталей и материалов пневмопривода DN.ru SA-052,SA-065,SA-083,SA-105,SA-140:

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей и материалов пневмопривода DN.ru SA-052,SA-065,SA-083,SA-105,SA-140

Технические параметры пневмораспределителя DN.ru 4M310-08

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4M310-08
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	24 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4M310-08

Габариты и размеры пневмораспределителя DN.ru 4M310-08:

Модель пневмораспределителя	4M310-08
D, мм	32
E, мм	69
F, мм	40
I, мм	45
K, мм	40
L, мм	134.5
M, мм	40
N, мм	24
S, мм	27
U, мм	2.4
H, мм	17.5

Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08
