Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 полнопроходные, фланцевые, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, ручным дублером MON, БКВ APL-410N EX и БПВ AFC2000 купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Общие технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, ручным дублером MON, БКВ APL-410N EX и БПВ AFC2000

Характеристика	Значение
Номинальный диаметр DN, мм	15-250
Номинальное давление PN, бар	DN15-50 – 40; DN65-250 – 16
Температура рабочей среды t, ⁰C	от -20 до +200
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	вода, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	фланцевое
Проход шара	полный проход без сужения
Материал корпуса	нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
Материал шара	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал уплотнения	PTFE
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	40 000 (при неагрессивной среде и средних значениях давления и температуры)

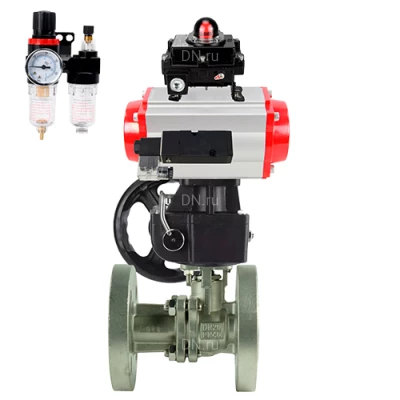

Изображение кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, ручным дублером MON, БКВ APL-410N EX и БПВ AFC2000

Габариты и рамеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, ручным дублером MON, БКВ APL-410N EX и БПВ AFC2000

Модель	d, мм	D, мм	G, мм	E, мм	F, мм	L1, мм	L, мм	X, мм	Y, мм
Ду15 Ру40	15	95	147	120	92	147	115	88	162
Ду25 Ру40	25	115	147	120	108	168	125	88	162
Ду32 Ру40	32	140	147	120	108	168	130	88	162
Ду40 Ру40	38	150	147	120	108	168	140	88	162
Ду40 Ру16	38	150	147	120	108	168	140	88	162
Ду50 Ру40	50	165	147	133	128.7	204	150	88	162
Ду50 Ру16	50	165	147	133	128.7	204	150	88	162
Ду65 Ру16	65	185	147	133	128.7	204	170	88	162
Ду80 Ру16	76	200	147	133	128.7	204	180	88	162
Ду100 Ру16	99	220	147	180	153	268	190	88	162
Ду125 Ру16 27х27	122	250	147	195	202	390	325	88	162
Ду125 Ру16 24х24	122	250	147	195	202	390	325	88	162
Ду150 Ру16 27х27	146	285	147	195	202	390	350	88	162
Ду150 Ру16 24х24	146	285	147	195	202	390	350	88	162
Ду200 Ру16	200	340	147	195	227	458	400	88	162
Ду250 Ру16	250	405	147	195	285	532	450	88	162

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-250 Ру16/40 с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, ручным дублером MON, БКВ APL-410N EX и БПВ AFC2000

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры блоков подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0,395

Изображение блоков подготовки воздуха DN.ru AFC2000

Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Характеристика	Значение
Корпус	всепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT1/2”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2
Резьба кабельного ввода	2 x NPT1/2”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	10
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

№	Наименование	Материал
1	Визуальный индикатор	ABS пластик / поликарбонат
2	Крышка визуального индикатора	поликарбонат
3	Этикетка	-
4	Винты крышки БКВ	нержавеющая сталь
5	Крышка корпуса БКВ	литье алюминия под давлением
6	Вал	нержавеющая сталь
7	Концевые выключатели	-
8	Кулачки (эксцентрики)	поликарбонат
9	Корпус БКВ	литье алюминия под давлением
10	Клеммник	-
11	Клемма заземления	нержавеющая сталь
12	Отверстие (резьба) для кабельного ввода	-
13	Кронштейн	нержавеющая сталь

Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Технические параметры пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Характеристика	Значение
Конструкция	золотникового типа
Максимальное давление, бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °C	от 0 до +60
Частота срабатывания	5 циклов в секунду
Ручное дублирование	есть
Степень защиты/класс изоляции	IP65/F
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4”
Размер порта подвода воздуха (в пневмораспределитель)	G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Время отклика, сек	0,05
Напряжение питания, В	24DC
Мощность катушки	4,8 Вт
Вес, кг	0,35
Средний ресурс, циклов	10 000 000

Изображение пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Деталировка пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

№	Наименование детали	Материал
1	Разъем	инженерный пластик
2	Гайка	POM + углеродистая сталь
3	Катушка	медь
4	Управляющие элементы	-
5	Пластина	углеродистая сталь
6	Поршень	POM
7	Седло управляющего клапана	инженерный пластик
8	Корпус клапана	алюминиевый сплав
9	Золотник	алюминиевый сплав
10	Уплотнительное кольцо O-образной формы	HNBR
11	Задняя крышка	инженерный пластик
12	Фильтр	синтетический материал
13	Поршень	POM
14	Пружина	нержавеющая сталь
15	Ручной дублер	инженерный пластик
16	Заднее седло	алюминиевый сплав
17	Седло пружины	алюминиевый сплав
18	Буксирная скоба типа C	65Mn (аналог 65Г)

Эскиз деталировки пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Технические параметры ручных дублеров DN.ru MONx-x-x-ISO

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая температура t, ⁰C	от–20 до +80; от–40 до +80 (низкотемпературная версия); от–20 до +160 (при сухом воздухе)
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Материал корпуса	сплав алюминия
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала	90° ± 5°

Изображение ручных дублеров DN.ru MONx-x-x-ISO

Деталировка ручных дублеров DN.ru MONx-x-x-ISO

№	Наименование детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Фиксирующая скоба (главная тяга)	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталировки ручных дублеров DN.ru MONx-x-x-ISO
