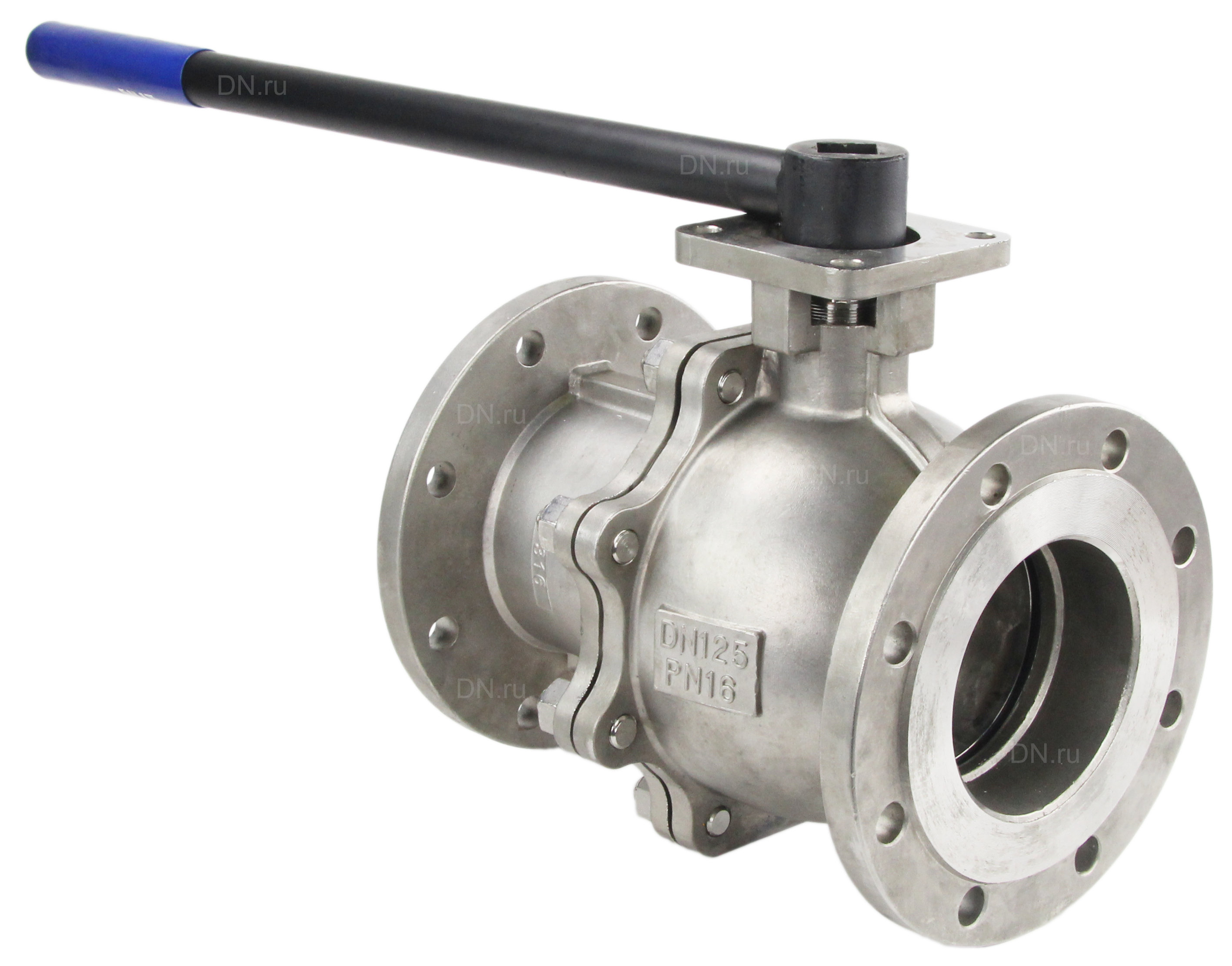

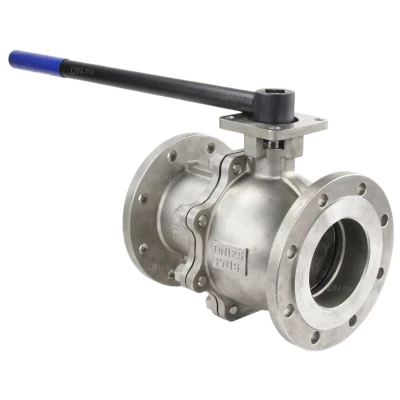

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду 125 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевое, уплотнение - PTFE, с ISO-фланцем и рукояткой, 24х24, F10/F12

кран шаровой с iso фланцем
кран шаровой с iso фланцем
кран шаровый с iso фланцем
кран фланец
кран шаровой
Артикул: D160-22160

Модификация

О товаре

Артикул: D160-22160
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 125
Диаметр в дюймах: 5
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 325
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Тип управления: ручной
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
103 803,93
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, воздух, пар, вода техническая, нефть, нефтепродукты), неагрессивные к материалам крана.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16:

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 125 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
  • Тип управления - ручной
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 200°С
  • Цвет - серебристый
  • Присоединение - фланцевое
  • Управление - рукоятка
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F10, F12
  • Размер вала арматуры (квадрат) - 27х27 мм
  • Серия - BV3232P
  • Страна производитель - Россия
  • Вес - 32 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду 125 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевое, уплотнение - PTFE, с ISO-фланцем и рукояткой, 24х24, F10/F12

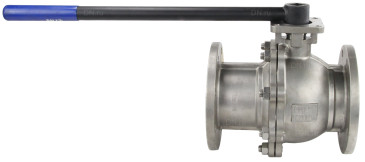

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16

Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16:

  • Dn - 125 мм
  • L - 325 мм
  • d - 122 мм
  • d4 - 190 мм
  • K - 210 мм
  • D - 250 мм
  • C - 3 мм
  • T - 22 мм
  • H - 206 мм
  • E - 750 мм
  • S - 27х27 мм
  • N-∅Z - 8 - 18
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду 125 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевое, уплотнение - PTFE, с ISO-фланцем и рукояткой, 24х24, F10/F12

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16

Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16:

№ п/п Наименование деталей Материал
1 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
2 Переходная втулка нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
3 Шестигранные винты нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Шестигранные винты нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Пружинная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10 Сальниковая втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Уплотнение PTFE
12 Уплотнительное кольцо FKM
13 Упорная прокладка PTFE
14 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
15 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
16 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
18 Прокладка PTFE
19 Корпус нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
20 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
21 Седло RPTFE
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду 125 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевое, уплотнение - PTFE, с ISO-фланцем и рукояткой, 24х24, F10/F12

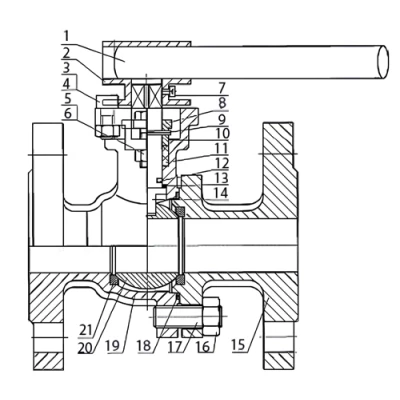

Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Декларация о соответствии на краны шаровые DN.ru
Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
2D модель кран шаровой DN.ru BV3232P-FP-F-H-ISO Ду125 Ру16 с ISO-фланцем и рукояткой.dwg
3D модель кран шаровой DN.ru BV3232P-FP-F-H-ISO Ду125 Ру16 с ISO-фланцем и рукояткой.dwg
3D модель кран шаровой DN.ru BV3232P-FP-F-H-ISO Ду125 Ру16 с ISO-фланцем и рукояткой.stp

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду125, Ру16, применение - теплоснабжение, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - рукоятка, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 2-х составной
