Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. |
Технические параметры кранов шаровых DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-210N:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Температура рабочей среды, °С |
от -50 до 200 |
| Тип устройства крана |
двухходовой |
| Применение |
теплоснабжение |
| Рабочая среда |
вода, воздух, пар, вода техническая, нефть, нефтепродукты |
| Присоединение к трубопроводу |
фланцевый |
| Водоразборный |
нет |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С пневмоприводом |
| Присоединение |
фланцевое |
| Управление |
пневмопривод двойного действия |
| Наличие концевых выключателей |
есть |
| Наличие пневмораспределителя |
нет |
| Наличие электропневматического позиционера |
нет |
| Гарантия, г. |
1 |
| Страна производитель |
Россия |

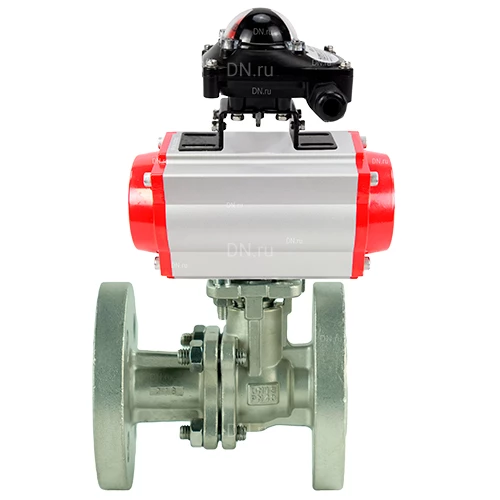

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA и БКВ APL-210N |
Габариты и размеры кранов шаровых DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-210N:
| Типоразмер |
ØD, мм |
ØD1, мм |
ØD2, мм |
L, мм |
H, мм |
A, мм |
Е, мм |
| Ду100 |
221 |
180 |
157 |
190 |
120 |
495 |
200 |
|
Эскиз габариты и размеры кранов шаровых DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-210N |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-210N:
| № п/п |
Деталь |
Материал |
| 1 |
Корпус |
сталь 316 |
| 2 |
Уплотнение шара |
RPTFE |
| 3 |
Шар |
сталь 316 |
| 4, 6, 12 |
Болт, гайка |
сталь 304 |
| 5, 10 |
Уплотнение |
PTFE |
| 7 |
Патрубок |
сталь 316 |
| 8 |
Шток |
сталь 316 |
| 9 |
Сальник |
PTFE |
| 11 |
Сальник |
сталь 304 |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA и БКВ APL-210N |
Технические параметры пневмопривода DN.ru
| Наименование |
Значение |
| Конструкция |
двойного действия |
| Давление управления, бар |
2 ÷ 8 |
| Наличие ручного дублера |
нет |
Пневмопривод DN.ru |
Габариты и размеры пневмопривода DN.ru :
| Модель пневмопривода |
PA-DA-105-1 |
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E1, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| E, мм |
200 |
| J, мм |
102 |
| K мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
| O, мм |
4 |
| P, мм |
4 |
| S, мм |
M6 |
| T, мм |
24 |
| U, мм |
32 |
|
Эскиз габаритов и размеров пневмопривода DN.ru |
Таблица деталей и материалов пневмопривода DN.ru :
| № | Наименование детали | Материал |
| 1 | Индикаторный винт | ABS (пластик) |
| 2 | Индикатор положения | ABS (пластик) |
| 3 | Пружинный зажим | Нержавеющая сталь 304 |
| 4 | Шайба | Нержавеющая сталь 304 |
| 5 | Внешняя шайба | Инженерный пластик |
| 6 | Регулировочный винт | Нержавеющая сталь 304 |
| 7 | Гайка | Нержавеющая сталь 304 |
| 8 | Шайба | Нержавеющая сталь 304 |
| 9 | Корпус | Экструдированный алюминивый сплав |
| 10 | Поршень | Литой под давлением алюминиевый сплав |
| 11 | Уплотнительное кольцо поршня | NBR |
| 12 | Группа подшипников | Инженерный пластик |
| 13 | Уплотнительное кольцо торцевой крышки | NBR |
| 14 | Торцевая крышка | Литой алюминиевый сплав, покрытый полиэфирной краской |
| 15 | Винт крепежный | Нержавеющая сталь 304 |
| 16 | Шайба внутренняя | Инженерный пластик |
| 17 | Уплотнительное кольцо | NBR |
| 18 | Подшипник | Инженерный пластик |
| 19 | Фиксатор | Легированная сталь |
| 20 | Шестерня | Легированная сталь |
| 21 | Подшипник | Инженерный пластик |
| 22 | Уплотнительное кольцо | NBR |
|
Технические параметры блока концевых выключателей DN.ru APL-210N
| Наименование |
Значение |
| Модель блока концевых выключателей |
APL-210N |
| Степень защиты корпуса, IP |
67 |
| Срок службы, лет |
10 |
Блок концевых выключателей DN.ru APL-210N |
Габариты и размеры блока концевых выключателей DN.ru APL-210N:
| Модель |
Н, мм |
L, мм |
B, мм |
D, мм |
D1, мм |
M |
| APL-210N |
77 |
112 |
88 |
10 |
5 |
20х1.5 |
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N |
Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N:
| Деталь |
Материал |
| Корпус |
литьевой алюминий |
| Индикаторный колпак |
полиэстер пластик |
| 3D-индикатор |
ABC -пластик |
| Кулачок |
полиэстер пластик |
| Пружина |
нержавеющая сталь |
| Винты |
нержавеющая сталь |
| Уплотнительные кольца |
NBR |
| Втулка |
бронза |
| Клемма заземления |
нержавеющая сталь |
| Вал |
нержавеющая сталь |
|
| | |
