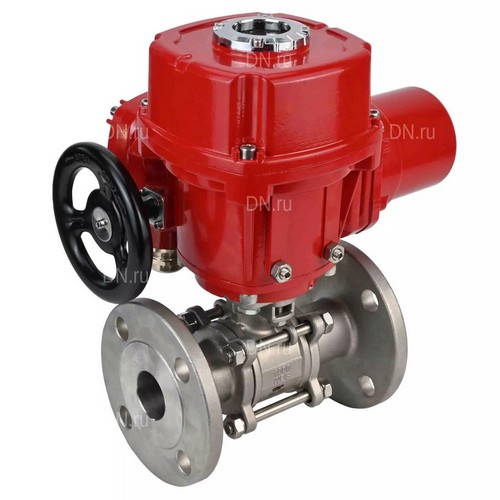

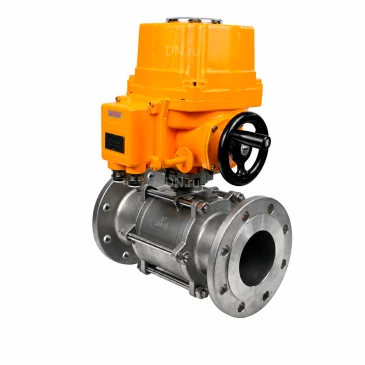

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Артикул: D160-63200
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 16.63 кг
на 2025-10-27
103 254,04
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Артикул: D160-63198
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 130 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 15.06 кг
на 2025-10-27
105 644,47
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду20 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду20 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Артикул: D160-63199
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 150 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 15.87 кг
на 2025-10-27
106 901,49
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду32 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду32 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Артикул: D160-63201
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 18.27 кг
на 2025-10-27
108 437,23
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду40 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду40 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Артикул: D160-63202
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 200 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 19.47 кг
на 2025-10-27
109 004,16
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду50 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду50 Ру40 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-010EM-O2-220VAC-У1
Артикул: D160-63203
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 230 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 21.29 кг
на 2025-10-27
113 048,18
  • $
  • €
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-020EM-O2-220VAC-У1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-020EM-O2-220VAC-У1
Артикул: D160-62220
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 350 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 38.80 кг
на 2025-10-27
168 345,89
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные взрывозащищенного исполнения предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Подходят для использования в промышленных взрывоопасных зонах.

Технические характеристики кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1:

Наименование Значение
Номинальное давление PN, бар Ду15-50 – 40
Ду65-80 – 25
Ду100 – 16
Температура рабочей среды, ⁰C от -20 до +180
Рабочая среда вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу фланцевое
Тип проходного сечения полнопроходной
Класс герметичности шарового затвора А по ГОСТ 9544-2015
Срок службы, лет 10
Средний ресурс, циклов открытия/закрытия 60 000
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1:

Модель L, мм D, мм L1, мм H, мм
Ду15 130 95 240 270
Ду20 150 105 240 270
Ду25 160 115 240 270
Ду32 180 140 240 270
Ду40 200 150 240 270
Ду50 230 165 240 270
Ду65 290 185 240 270
Ду80 310 200 240 270
Ду100 350 234 240 270
Ду100 22х22, F10 350 220 260 280
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Эскиз габаритов и размеров кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1:

№ п/п Наименование детали Материал Количество
1 Корпус нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 1
2 Шар затворный нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
3 Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 4~6
4 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 6~12
5 Уплотнение PTFE 1
6 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
7 Сальник нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
8 Крышка нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
11 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходных трехсоставных, фланцевых, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Технические параметры электроприводов DN.ru QT-EX-xEM-O2-220VAC-У1

Наименование Значение
Напряжение питания 220В
Наличие ручного дублера штурвал
Концевые выключатели есть
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Электроприводы DN.ru QT-EX-xEM-O2-220VAC-У1

Габариты и размеры электроприводов DN.ru QT-EX-xEM-O2-220VAC-У1

Модель QT-EX-010EM-O2-220VAC-У1 QT-EX-015EM-O2-220VAC-У1 QT-EX-020EM-O2-220VAC-У1
W, мм 160 160 160
K, мм 70 70 80
K1, мм 230 230 250
A, мм Ø90 Ø90 Ø120
B, мм Ø70 Ø70 Ø102
D, мм Ø50 Ø50 Ø70
F, мм Ø16 Ø16 Ø30
L, мм 240 240 260
L1, мм 68 68 75
Н, мм 270 270 280
n-C 4-M8 4-M8 4-M10
n-E 4-M6 4-M6 4-M8
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Эскиз габаритов и размеров электроприводов DN.ru QT-EX-xEM-O2-220VAC-У1

Таблица деталей и материалов электроприводов DN.ru QT-EX-xEM-O2-220VAC-У1

№ п/п Наименование Материал
1 Кожух привода алюминий
2,23,33, 38,40,64 Вал сталь 45
3,39, 46,48, 51,66 Уплотнительное кольцо маслостойкая резина
4,27 Кронштейн сталь Q235
5 Изоляционная прокладка текстолит
6,9, 16 Крепежный винт кронштейна сталь 1Cr18Ni9Ti
7,10 Пластина сталь Q235
8 Винт-заглушка алюминий
11,14 Кулачок концевых выключателей сталь Q235
12,13 Группа концевых выключателей XK06-101-2530
15,32 Втулка латунь H62
16,30, 35,41, 44,61 Винт сталь 1Cr18Ni9Ti
17,18 Диск сталь Q235
19 Механический ограничительный кулачок сталь Q235
20 Кожух привода алюминий
21,25 Крепежный винт сталь 35
22 Сальник смотрового стекла сталь 1Cr18Ni9Ti
24 Индикационная табличка алюминий
26 Конденсатор CEM 2GR 220nJ
28 Клеммный блок 1Pcs TX-1502 6
29 Нагревательный элемент НТА-1/005
31,36 Шайба нержавеющая сталь
34 Сквозная крышка MHQ50
37,39 Стопорная шайба, уплотнительное кольцо сталь 1Cr18Ni9Ti
42 Группа моментного выключателя XK06-101-2530
43,48 Механизм моментного выключателя сталь Q235
45 Крышка маховика алюминий
47,69 Шестерня первой ступени цинковый сплав
ZQAL10-5-5
49 Ограничительный винт сталь 35
50 Шпилька сталь 1Cr18Ni9Ti
52 Ручка сцепного механизма сталь 45
53 Блок вилки алюминий
54 Упорная шайба цинковый сплав
ZQAL10-5-5
55,56 Вилка сепаратора цинковый сплав
ZQAL10-5-5
57 Стопорное кольцо сталь 1Cr18Ni9Ti
58,60 Диск, главная шестерня цинковый сплав
ZQAL10-5-5
59,68 Червяк второй и первой ступени сталь 40Cr
62,67 Сальник алюминий
63 Мотор -
65 Сцепление сталь ZG20
Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду15-100 Ру16 полнопроходные трехсоставные, фланцевые, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru взрывозащищенным QT-EX-EM-O2-220VAC-У1

Эскиз деталей и материалов электроприводов DN.ru QT-EX-xEM-O2-220VAC-У1
