Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-300 Ру40-16 нержавеющие полнопроходные фланцевые с 1/4-оборотным электроприводом DN.ru QT-EX-M-O2-380VAC-У1

Краны шаровые DN.ru применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические данные кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-У1

Номинальный диаметр DN, мм	15 – 300
Номинальное давление PN, Мпа (кг/см2)	4,0 (40) / 1,6 (16)
Температура окружающей среды t, ⁰C	От -40 до +200
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	Вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	фланцевое
Проход шара	полный проход без сужения

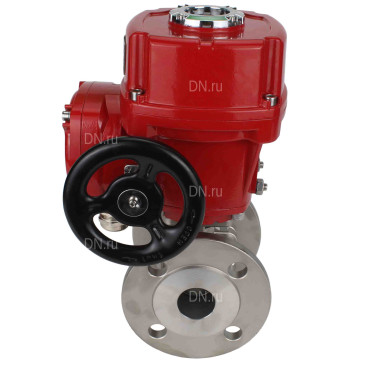

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-У1

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-У1

DN	Модель привода	D, мм	L, мм	H, мм	L1, мм	H1, мм
Ду15	QT-W (M)-005	95	114	50	215	281
Ду20	QT-W (M)-005	104	120	55	215	281
Ду25	QT-W (M)-005	113	125	60	215	281
Ду32	QT-W (M)-005	139	130	65	215	281
Ду40	QT-W (M)-005	149	140	70	215	281
Ду50	QT-W (M)-010	165	150	80	215	281
Ду65	QT-W (M)-010	185	170	95	215	281
Ду80	QT-W (M)-010	200	180	105	215	281
Ду100	QT-W (M)-020	221	190	120	270	276
Ду125	QT-W (M)-030	250	325	177	270	276
Ду150	QT-W (M)-060	286.5	345	194	311	300
Ду200	QT-W (M)-120	340	400	215	311	300
Ду250	QT-W (M)-120	410	450	215	311	300
Ду300	QT-W (M)-300	460	500	215	325	360

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-300 Ру40-16 нержавеющие полнопроходные фланцевые с 1/4-оборотным электроприводом DN.ru QT-EX-M-O2-380VAC-У1

Эскиз кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-У1

Материалы деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-У1

№	Наименование	Материал
1,3	Корпус, шар	Нержавеющая сталь SS 316
2	Уплотнение шара	RPTFE
4,6,12	Болт, гайка	Нержавеющая сталь SS 304
5	Уплотнение	PTFE
7,8	Патрубок, шток	Нержавеющая сталь SS 316
9	Сальник	PTFE
10	Уплотнение штока	PTFE
11	Сальник, замок	Нержавеющая сталь SS 304

Эскиз деталировки кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-У1

Характеристики электроприводов QT-EX-M-0-380VAC

Модель электропривода	Крутящий момент, Нм	Время цикла, сек	Мощность, Вт
QT-W (M)-005 380В	50	30	25
QT-W (M)-010 380В	100	30	30
QT-W (M)-015 380В	150	30	40
QT-W (M)-020 380В	200	30	50
QT-W (M)-030 380В	300	30	60
QT-W (M)-040 380В	400	30	90
QT-W (M)-060 380В	600	30	120
QT-W (M)-120 380В	1200	30	180
QT-W (M)-180 380В	1800	30	250
QT-W (M)-300 380В	3000	60	370
QT-W (M)-500 380В	5000	60	550

Модель электропривода	Ток, А	Вес, кг	Размер штока квадрат, мм
QT-W (M)-005 380В	0,35	7,6	17x17
QT-W (M)-010 380В	0,48	7,8	17x17
QT-W (M)-015 380В	0,55	8	17x17
QT-W (M)-020 380В	0,65	12,7	22x22
QT-W (M)-030 380В	0,75	12,8	22x22
QT-W (M)-040 380В	0,95	13	22x22
QT-W (M)-060 380В	1,1	21,2	27x27
QT-W (M)-120 380В	1,3	23,2	27x27
QT-W (M)-180 380В	1,5	23,5	27x27
QT-W (M)-300 380В	1,6	37,5	36x36
QT-W (M)-500 380В	1,7	38	36x36

Схема подключения электропривода QT-EX-M-0-380VAC
