Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана.
Пневматический привод DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
Пневмораспределитель DN.ru 4V320-10 220В служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Блок подготовки воздуха AFC2000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.
|
Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DA-105-1 , пневмораспределителем 4V320-10 220В, БПВ AFC2000
Наименование |
Значение |
Температура рабочей среды, °С |
от -20 до 150 |
Тип устройства крана |
двухходовой |
Применение |
водоснабжение, теплоснабжение, Пневматические системы |
Рабочая среда |
вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды |
Присоединение к трубопроводу |
фланцевый |
Водоразборный |
нет |
Тип проходного сечения |
полнопроходной |
Класс герметичности |
A по ГОСТ 9544 |
Тип управления |
С пневмоприводом |
Присоединение |
фланцевое |
Управление |
пневмопривод двойного действия |
Наличие концевых выключателей |
нет |
Наличие пневмораспределителя |
есть |
Средний срок службы, лет |
10 |
Страна производитель |
Россия |
|

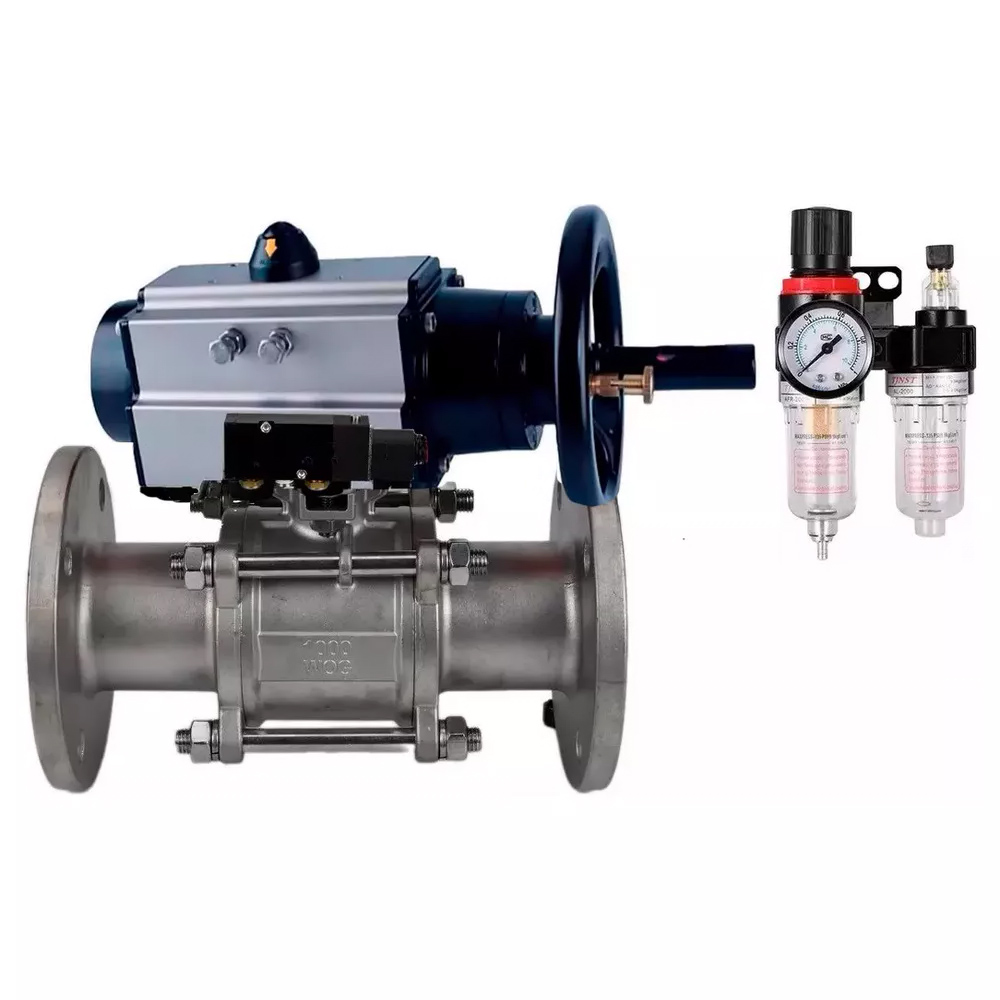

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В, БПВ AFC2000
|
Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В, БПВ AFC2000
Dn, мм |
D, мм |
L, мм |
L1, мм |
F, мм |
X, мм |
Y, мм |
65 |
185 |
290 |
495 |
153 |
88 |
162 |
80 |
200 |
310 |
495 |
153 |
88 |
162 |
100 |
235 |
350 |
495 |
153 |
88 |
162 |
|

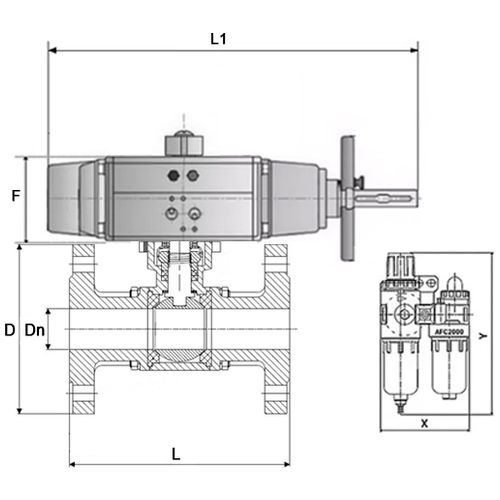

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H c пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В, БПВ AFC2000 |
Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H
№ п/п |
Наименование детали |
Количество, шт |
Материал |
1 |
Фланцевая часть |
2 |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
2 |
Шпилька |
4/6/8 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
3 |
Гайка |
8/12/16 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
4 |
Прокладка |
8/12/16 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
5 |
Уплотнение |
2 |
PTFE |
6 |
Шар |
1 |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
7 |
Корпус |
1 |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
8 |
Упорная подушка |
1 |
PTFE |
9 |
Шток |
1 |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
10 |
Набивка |
3 |
PTFE |
11 |
Кольцо упорное |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
12 |
Винт
позиционирующий |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
13 |
Подвижная крышка |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
14 |
Болт
позиционирующий |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
15 |
Гайка шестигранная |
1 |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
16 |
Рукоятка |
1 |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ |
17 |
Блокировочный стопор |
1 |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
|
Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H |
Технические параметры пневмопривода PA-DA-105-1
Наименование |
Значение |
Модель |
PA-DA-105-1 |
Давление управления, бар |
2 ÷ 8 |
Наличие ручного дублера |
нет |
|
Пневмопривод DN.ru PA-DA-105-1
|
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:
№ | Наименование детали | Материал |
1 | Индикаторный винт | ABS (пластик) |
2 | Индикатор положения | ABS (пластик) |
3 | Пружинный зажим | Нержавеющая сталь 304 |
4 | Шайба | Нержавеющая сталь 304 |
5 | Внешняя шайба | Инженерный пластик |
6 | Регулировочный винт | Нержавеющая сталь 304 |
7 | Гайка | Нержавеющая сталь 304 |
8 | Шайба | Нержавеющая сталь 304 |
9 | Корпус | Экструдированный алюминивый сплав |
10 | Поршень | Литой под давлением алюминиевый сплав |
11 | Уплотнительное кольцо поршня | NBR |
12 | Группа подшипников | Инженерный пластик |
13 | Уплотнительное кольцо торцевой крышки | NBR |
14 | Торцевая крышка | Литой алюминиевый сплав, покрытый полиэфирной краской |
15 | Винт крепежный | Нержавеющая сталь 304 |
16 | Шайба внутренняя | Инженерный пластик |
17 | Уплотнительное кольцо | NBR |
18 | Подшипник | Инженерный пластик |
19 | Фиксатор | Легированная сталь |
20 | Шестерня | Легированная сталь |
21 | Подшипник | Инженерный пластик |
22 | Уплотнительное кольцо | NBR |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 |
Технические параметры пневмораспределителя DN.ru 4V320-10 220В
Наименование |
Значение |
Тип пневмораспределителя |
золотниковый |
Модель пневмораспределителя |
4V320-10 220В |
Рабочее давление, бар |
1.5 ÷ 8 |
Напряжение питания |
220В |
Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель DN.ru 4V320-10 220В |
Основные параметры блока подготовки воздуха DN.ru AFC2000:
Рабочее давление, бар |
8 |
Максимальное давление, бар |
10 |
Регулируемый диапазон давления, бар |
0,5 ÷ 9 |
Давление разрушения, бар |
15 |
Подсоединение воздуха |
1/4" |
Рабочая температура, C |
от -5 до +60 |
Размер фильтруемых частиц, мкм |
40 |
Вязкость масла |
ISO VG 32 |
Вес, кг |
0,395 |
Состав комплекта |
фильтр-влагоотделитель, регулятор давления, лубрикатор, кронштейн |
|
Эскиз БПВ DN.ru AFC2000
|
