Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Редуктор четвертьоборотный позволяет вручную устанавливать
необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками. |
Технические характеристики кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGB RQNx-xZ:
Наименование |
Значение |
Номинальное давление PN, бар |
16 |
Тип присоединения |
фланцевый |
Применение |
водоснабжение, теплоснабжение |
Проход шара крана |
полнопроходной |
Температура рабочей среды, °С |
от -25 до 180 |
Присоединение |
фланцевое |
Управление |
редуктор |
Класс герметичности |
A |
Водоразборный |
нет |
Тип устройства крана |
трехходовой |
Тип трехходового крана |
L |
Среда |
вода, пар, нефтепродукты, нейтральные среды, газообразные среды |
Страна производитель |
Россия |
Гарантия, г. |
1 |
Срок службы, лет |
10 |
|

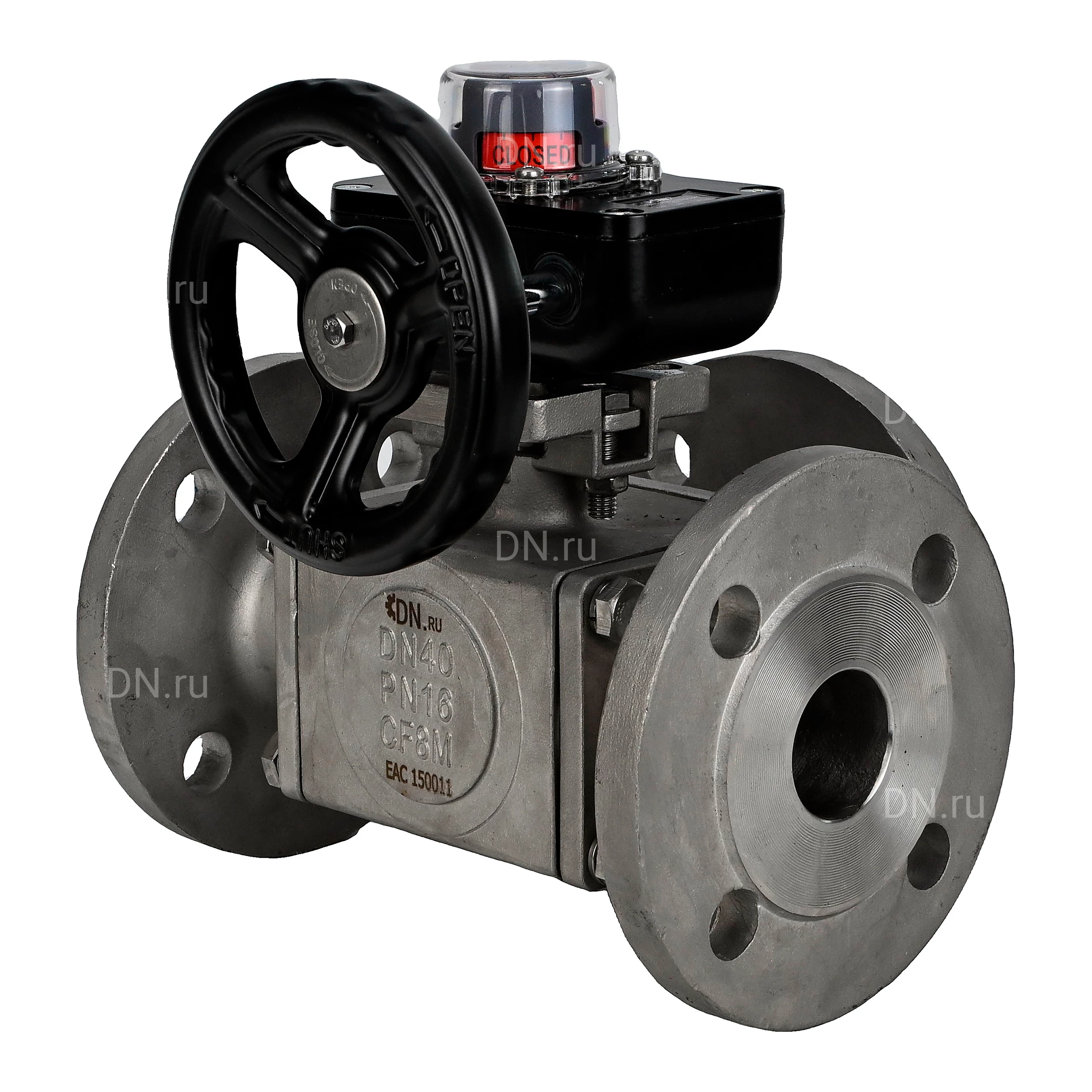

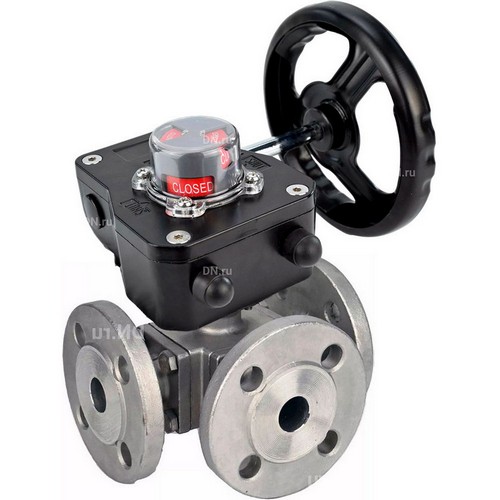

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGB RQNx-xZ |
Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGB RQNx-xZ:
Модель |
L, мм |
D, мм |
k, мм |
d, мм |
d1, мм |
A, мм |
Ду50 |
240 |
165 |
125 |
49 |
99 |
185 |
Ду65 |
260 |
185 |
145 |
65 |
122 |
185 |
Ду80 |
280 |
200 |
160 |
80 |
138 |
250 |
Ду100 |
325 |
220 |
180 |
100 |
158 |
250 |
|
Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGB RQNx-xZ |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGB RQNx-xZ:
№ п/п |
Наименование детали |
Материал |
1 |
Корпус |
нержавеющая сталь SS316 |
2 |
Шар |
нержавеющая сталь SS316 |
3 |
Уплотнение |
PTFE |
4 |
Крышка корпуса |
нержавеющая сталь SS316 |
5 |
Болт |
нержавеющая сталь SS304 |
6 |
Прокладка |
PTFE |
7 |
Гайка |
нержавеющая сталь SS304 |
8 |
Прокладка |
PTFE |
9 |
Уплотнение штока |
PTFE |
10 |
Болт |
нержавеющая сталь SS304 |
11 |
Сальник |
нержавеющая сталь SS304 |
13 |
Шток |
нержавеющая сталь SS316 |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGB RQNx-xZ |
Технические параметры редукторов DN.ru HGB RQNx-xZ
Наименование |
Значение |
Наличие ручного дублера |
штурвал |
|
Редукторы DN.ru HGB RQNx-xZ |
Габариты и размеры редукторов DN.ru HGB RQNx-xZ:
Модель |
HGB RQN2-320Z |
HGB RQN3-680Z |
D2, мм |
92 |
125 |
D3, мм |
70(89) |
70/102/125 |
d1, мм |
42 |
55 |
A, мм |
185 |
250 |
B, мм |
142 |
190 |
C, мм |
102 |
140 |
D, мм |
79 |
112 |
E, мм |
12 |
16 |
F, мм |
52 |
68 |
H, мм |
78 |
108 |
|
Эскиз габаритов и размеров редукторов DN.ru HGB RQNx-xZ |
Таблица деталей и материалов редукторов DN.ru HGB RQNx-xZ:
№ п/п |
Детали |
Материал |
1 |
Прозрачная крышка индикатора |
смола PC Pllycaíton |
2 |
Винт |
сталь 304 |
3 |
Винт |
сталь 304 |
4 |
Крышка |
алюминий ADC 12 |
5 |
Червячный редуктор |
чугун Qľ450 |
6 |
Регулировочный винт |
сталь 304 |
7 |
Стойка |
сталь 45 |
8 |
Чехол |
бутадиен-акрилонитиловый каучук |
9 |
Втулка |
PZ2175 на основе кетонов |
10 |
Подшипник |
легированная сталь |
11 |
Корпус |
алюминий ADC 12 |
12 |
Подшипник |
легированная сталь |
13 |
Сальник |
резина |
14 |
Шайба |
сталь 304 |
15 |
Винт |
сталь 304 |
16 |
Ось |
сталь 45 |
17 |
Концевой выключатель |
- |
18 |
Уплотнительное кольцо |
бутадиен-акрилонитиловый каучук |
|
Эскиз деталей и материалов редукторов DN.ru HGB RQNx-xZ |
