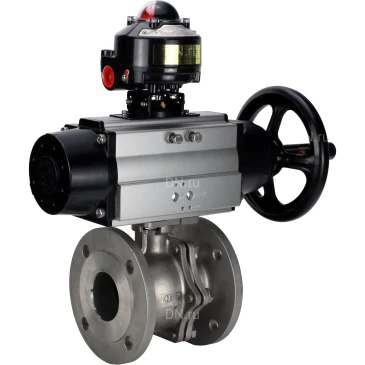

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 178 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 22.42 кг
Артикул: D160-30724
Доставим в город Москва:
В наличии:
64 781 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 190 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 25.70 кг
Артикул: D160-30723
Доставим в город Москва:
В наличии:
77 800 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX:

Наименование Значение
Давление номинальное PN, бар 16
Температура рабочей среды, °С от -50 до 200
Тип устройства крана двухходовой
Применение теплоснабжение
Рабочая среда вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу фланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей есть
Наличие пневмораспределителя нет
Наличие электропневматического позиционера нет
Гарантия, г. 1
Страна производитель Россия
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Габариты и размеры кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX:

Типоразмер ØD, мм ØD1, мм ØD2, мм L, мм H, мм A, мм Е, мм
Ду80 220 160 127 178 220 495 200
Ду100 221 180 157 190 221 495 200
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Эскиз габариты и размеры кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX:

№ п/п Деталь Материал
1 Корпус Сталь 316
2 Уплотнение шара RPTFE
3 Шар Сталь 316
4,6, 12 Болт, гайка Сталь 304
5, 10 Уплотнение PTFE
7 Патрубок Сталь 316
8 Шток Сталь 316
9 Сальник PTFE
11 Сальник Сталь 304
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P-FP-F Ду80-100 Ру16 полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Технические параметры пневмоприводов DN.ru PA-DA-105-1

Наименование Значение
Модель PA-DA-105-1
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Наличие ручного дублера нет
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Пневмоприводы DN.ru PA-DA-105-1

Габариты и размеры пневмоприводов DN.ru PA-DA-105-1:

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E1, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
E, мм 200
J, мм 102
K мм 70
L, мм М10х16
M, мм М8х13
O, мм 4
P, мм 4
S, мм M6
T, мм 24
U, мм 32
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Эскиз габаритов и размеров пневмоприводов DN.ru PA-DA-105-1

Таблица деталей и материалов пневмоприводов DN.ru PA-DA-105-1:

Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминий
10 Поршень Алюминий, литье под давлением
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминий, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Эскиз деталей и материалов пневмоприводов DN.ru PA-DA-105-1

Технические параметры блоков концевых выключателей DN.ru APL-510N EX

Наименование Значение
Модель блока концевых выключателей APL-510N EX
Степень защиты корпуса, IP 65
Срок службы, лет 10
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Блоки концевых выключателей DN.ru APL-510N EX

Габариты и размеры блоков концевых выключателей DN.ru APL-510N EX:

Модель БКВ APL-510N EX
A, мм 118
B, мм 118
C, мм 138,4
D, мм 17
E, мм 19
F, мм 7
G, мм 3
H, мм 4
I, мм 59
J, мм 59
K, мм 59
L, мм 59
M, мм 121,4
Ød1, мм 50
Ød2, мм 5
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16 полнопроходные фланцевые, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-510N EX

Эскиз габаритов и размеров блоков концевых выключателей DN.ru APL-510N EX
