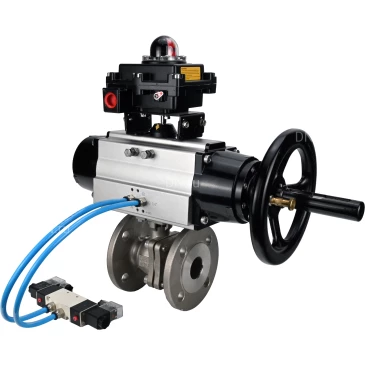

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX
Артикул: D160-49147
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 180 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 24.23 кг
на 2025-10-23
118 963,57
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX
Артикул: D160-47648
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 190 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 200 °C
Вес: 30.50 кг
на 2025-10-23
134 272,79
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Технические параметры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX:

Наименование Значение
Давление номинальное PN, бар 16
Температура рабочей среды, °С от -50 до 200
Тип устройства крана двухходовой
Применение теплоснабжение
Рабочая среда вода, воздух, пар, вода техническая, нефть, нефтепродукты
Присоединение к трубопроводу фланцевый
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение фланцевое
Управление пневмопривод двойного действия
Наличие концевых выключателей есть
Наличие пневмораспределителя есть
Наличие электропневматического позиционера нет
Гарантия, г. 1
Страна производитель Россия

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Габариты и размеры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX:

Типоразмер ØD, мм ØD1, мм ØD2, мм L, мм H, мм A, мм Е, мм
Ду80 220 160 127 180 220 495 200
Ду100 221 180 157 190 221 495 200
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Эскиз габариты и размеры Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Таблица деталей и материалов Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX:

№ п/п Деталь Материал
1 Корпус Сталь 316
2 Уплотнение шара RPTFE
3 Шар Сталь 316
4,6, 12 Болт, гайка Сталь 304
5, 10 Уплотнение PTFE
7 Патрубок Сталь 316
8 Шток Сталь 316
9 Сальник PTFE
11 Сальник Сталь 304
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Эскиз деталей и материалов Краны шаровые DN.ru BV3232P-FP-F Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Технические параметры пневмопривода DN.ru

Наименование Значение
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru

№ п/п Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминивый сплав
10 Поршень Литой под давлением алюминиевый сплав
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR

Технические параметры пневмораспределителя DN.ru

Наименование Значение
Тип пневмораспределителя золотниковый
Рабочее давление, бар 1.5 ÷ 8
Напряжение питания 220В
Частота срабатывания, цикл/сек 5
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru

Модель пневмораспределителя 4V320-10
A, мм 71.9
B, мм 45
C, мм 94.4
D, мм 27
E, мм 69
F, мм 40
H, мм 82.4
I, мм 24
K, мм 40
L, мм 188.8
M, мм 69.4
N, мм 50
O, мм 82.4
P, мм 24
S, мм 20
T, мм 6.5
U, мм 2.4
V, мм 4
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры ручного дублера DN.ru

Наименование Значение
Степень защиты, IP 67
Тип присоединения ISO 5211
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Ручной дублер DN.ru

Габариты и размеры ручного дублера DN.ru :

 Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Эскиз габаритов и размеров ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru :

 Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Эскиз деталей и материалов ручного дублера DN.ru

Технические параметры блока концевых выключателей DN.ru

Наименование Значение
Степень защиты корпуса, IP 65
Срок службы, лет 10
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Блок концевых выключателей DN.ru

Габариты и размеры блока концевых выключателей DN.ru

Модель D, мм D1, мм Н, мм L, мм B, мм M, мм
APL-410N EX 9.5 5 174 177 178 8
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80-100 Ру16, полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-410N EX

Эскиз габаритов и размеров блока концевых выключателей DN.ru

Таблица деталей и материалов блока концевых выключателей DN.ru

№ п/п Деталь Материал
1 Визуальный индикатор ABS пластик / поликарбонат
2 Крышка визуального индикатора поликарбонат
3 Этикетка
4 Винты крышки нержавеющая сталь
5 Крышка корпуса БКВ литье алюминия под давлением
6 Вал нержавеющая сталь
7 Концевые выключатели
8 Кулачки (эксцентрики) поликарбонат
9 Корпус БКВ литье алюминия под давлением
10 Клеммник
11 Клемма заземления нержавеющая сталь
12 Отверстие (резьба) для кабельного ввода
13 Кронштейн нержавеющая сталь
