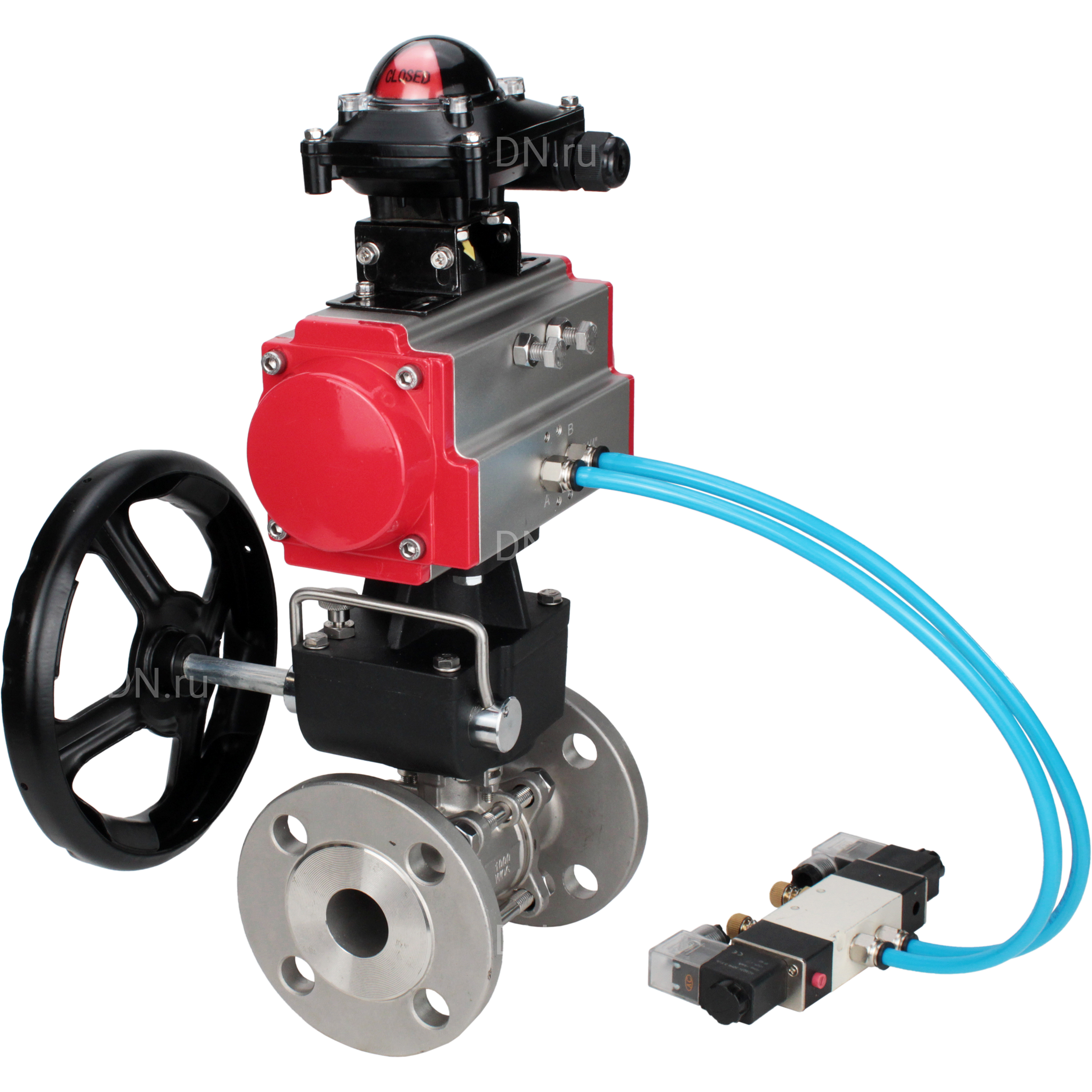

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, ручным дублером MON1-250-T26-ISO

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа трубопроводной арматуры.

Технические параметры Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, ручным дублером MON1-250-T26-ISO:

Наименование	Значение
Температура рабочей среды, °С	от -20 до 180
Применение	водоснабжение, теплоснабжение, Пневматические системы
Рабочая среда	вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	фланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, ручным дублером MON1-250-T26-ISO

Габариты и размеры Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, ручным дублером MON1-250-T26-ISO:

Типоразмер	D, мм	L, мм	B1, мм	E, мм	ØD, мм	ØD1, мм	ØG, мм	f, мм	Т, мм	C, мм	Н, мм
Ду15	15	130	153	72	95	65	45	2	16	120	174
Ду20	20	150	153	72	105	75	58	2	18	120	174
Ду25	25	160	153	72	115	85	68	2	18	120	174
Ду32	32	180	153	72	140	100	78	2	18	120	174
Ду40	40	200	174	89	150	110	88	3	18	120	174

Эскиз Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, ручным дублером MON1-250-T26-ISO

Таблица деталей и материалов Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, ручным дублером MON1-250-T26-ISO:

№ п/п	Деталь	Материал	Количество
1	Корпус	сталь SS304 / SS316	1
2	Шар затворный	сталь S304 / S316	1
3	Болт	сталь S201 / S304	4~6
4	Гайка	сталь S201 / S304	6~12
5	Уплотнение	PTFE	1
6	Шток	сталь SS304 / SS316	1
7	Сальник	сталь S201 / S304	1
8	Крышка	сталь WCB/CF8/CF8M	2
9	Седельные кольца	PTFE	2
10	Упорная шайба	PTFE	1

Эскиз деталей и материалов Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду15-40 Ру40, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с БКВ APL-410N EX, ручным дублером MON1-250-T26-ISO

Технические параметры пневмопривода DN.ru

Наименование	Значение
Конструкция	двойного действия
Рабочее давление, бар	6
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Наличие ручного дублера	штурвал

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru:

Модель привода	DA-052	DA-065
G, мм	15	15
М, мм	80	80
N, мм	30	30
Ф0, мм	34	34
Р, мм	20	20
B1, мм	153	174
C, мм	30	36
E, мм	72	89
J	4-M5x8	4-M6x10
К	4-M6x10	4-М8х12
F, мм	26	26
А1, мм	108	125
D, мм	41	46
L	11х11	14х14
H	F03	F05
I	F05	F07

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru:

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей и материалов пневмопривода DN.ru

Технические параметры пневмораспределителя DN.ru

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru:

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры ручного дублера DN.ru

Наименование	Значение
Климатическое исполнение	У, УХЛ, Т, ОМ
Степень защиты, IP	67
Тип присоединения	ISO 5211

Ручной дублер DN.ru

Габариты и размеры ручного дублера DN.ru:

Модель ручного дублёра	HDM-1
b1, мм	14
N, мм	22
b2, мм	14
M, мм	16
D1, мм	50
D2, мм	70
D3, мм	50
D4, мм	70
ØC, мм	88
C, мм	120
А, мм	90
F, мм	115
Y, мм	145
4-M1	4-M6
4-M2	4-M8
4-Ø1	4-Ø6.5
4-Ø2	4-Ø8.5
E, мм	70х70
B, мм	55
S, мм	53
K, мм	10
T, мм	145

Эскиз габаритов и размеров ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru :

№ п/п	Детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	сталь 304
6	Фиксирующая скоба (главная тяга)	сталь 304
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталей и материалов ручного дублера DN.ru

Технические параметры блока концевых выключателей DN.ru

Наименование	Значение
Максимальное напряжение концевого выключателя, В	250
Степень защиты корпуса, IP	67
Температура рабочей среды, °С	от -40 до +80
Срок службы, лет	10

Блок концевых выключателей DN.ru

Габариты и размеры блока концевых выключателей DN.ru:

Модель	D, мм	D1, мм	Н, мм	L, мм	B, мм	M, мм
APL-410N EX	9.5	5	174	177	178	8

Эскиз габаритов и размеров блока концевых выключателей DN.ru
