Краны шаровые DN.ru КШФПТ.316.180 Ду15-100 Ру40 трехсоставные из нержавеющей стали SS316, фланцевые, полнопроходные, с 1/4-оборотным электроприводом DN.ru QT-W (M) 220В в городе Москва

Сортировать по:

Показывать по:

Кран шаровой DN.ru КШФПТ.316.180 Ду25 Ру40 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-005 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 25 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 11.38 кг

Артикул: D160-16587

Доставим в город Москва:

В наличии:

40 360 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШФПТ.316.180 Ду15 Ру40 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-005 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 15 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 9.68 кг

Артикул: D160-16585

Доставим в город Москва:

В наличии:

41 221 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШФПТ.316.180 Ду32 Ру40 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-005 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 32 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 12.82 кг

Артикул: D160-16588

Доставим в город Москва:

В наличии:

44 422 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШФПТ.316.180 Ду40 Ру40 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-005 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 40 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 14.11 кг

Артикул: D160-16589

Доставим в город Москва:

В наличии:

45 550 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШФПТ.316.180 Ду65 Ру25 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-010 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 65 мм

Давление номинальное: 25 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 20.86 кг

Артикул: D160-16591

Доставим в город Москва:

В наличии:

70 475 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШФПТ.316.180 Ду100 Ру16 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-030 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 40.56 кг

Артикул: D160-16593

Доставим в город Москва:

В наличии:

122 020 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШФПТ.316.180 Ду20 Ру40 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-005 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 20 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 10.55 кг

Артикул: D160-16586

Доставим в город Москва:

В наличии:

42 776 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШФПТ.316.180 Ду50 Ру40 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-005 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 50 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 16.01 кг

Артикул: D160-16590

Доставим в город Москва:

В наличии:

49 377 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШФПТ.316.180 Ду80 Ру25 трехсоставный из нержавеющей стали SS316, фланцевый, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-W (M)-020 220В

Описание

Управление: С электроприводом

Производитель: DN.ru, Китай

Диаметр: 80 мм

Давление номинальное: 25 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь SS316

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, газообразная среда, нейтральные жидкости, нейтральные среды

Температура: 180 °C

Вес: 30.75 кг

Артикул: D160-16592

Доставим в город Москва:

В наличии:

94 659 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Краны шаровые DN.ru применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические данные кранов шаровых DN.ru КШФПТ.316.180 с DN.ru QT-W (M) 220В

Номинальный диаметр DN, мм	15-100
Рабочее давление PN, бар	DN15-50 – 40 DN65-80 – 25 DN100 – 16
Температура рабочей среды t, ⁰C	от -20 до +180
Рабочая среда	Вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу	фланцевое
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	«А» по ГОСТ 9544-2015

Краны шаровые DN.ru КШФПТ.316.180 Ду15-100 Ру40 трехсоставные из нержавеющей стали SS316, фланцевые, полнопроходные, с 1/4-оборотным электроприводом DN.ru QT-W (M) 220В

Кран шаровой DN.ru КШФПТ.316.180 с DN.ru QT-W (M) 220В

Габаритные и установочные размеры кранов шаровых DN.ru КШФПТ.316.180 с DN.ru QT-W (M) 220В

DN	Модель привода	D	L±1.5	L1	H
Ду15	QT-W (M)-005	95	130	215	281
Ду20	QT-W (M)-005	105	150	215	281
Ду25	QT-W (M)-005	115	160	215	281
Ду32	QT-W (M)-005	140	180	215	281
Ду40	QT-W (M)-005	150	200	215	281
Ду50	QT-W (M)-005	165	230	215	281
Ду65	QT-W (M)-010	184	290	215	281
Ду80	QT-W (M)-020	200	310	270	276
Ду100	QT-W (M)-030	220	350	270	276

Эскиз кранов шаровых DN.ru КШФПТ.316.180 с DN.ru QT-W (M) 220В

Материалы деталей кранов шаровых DN.ru КШФПТ.316.180 с DN.ru QT-W (M) 220В

№	Наименование	Материал	Количество
1	Корпус	SS304 / SS316	1
2	Шар затворный	S304 / S316	1
3	Болт	S201 / S304	4-6
4	Гайка	S201 / S304	6-12
5	Уплотнение	PTFE	1
6	Шток	SS304 / SS316	1
7	Сальник	SS201	1
8	Крышка	WCB/CF8/CF8M	2
9	Седельные кольца	PTFE	2
10	Упорная шайба	PTFE	1

Эскиз деталировки кранов шаровых DN.ru КШФПТ.316.180 с DN.ru QT-W (M) 220В

Характеристики электроприводов QT-W (M) 220В

Модель электропривода	Крутящий момент, Нм	Время цикла, сек	Мощность, Вт
QT-W (M)-005 220В	50	30	25
QT-W (M)-010 220В	100	30	30
QT-W (M)-015 220В	150	30	40
QT-W (M)-020 220В	200	30	50
QT-W (M)-030 220В	300	30	60
QT-W (M)-040 220В	400	30	90
QT-W (M)-060 220В	600	30	120
QT-W (M)-120 220В	1200	30	180
QT-W (M)-180 220В	1800	30	250
QT-W (M)-300 220В	3000	60	370
QT-W (M)-500 220В	5000	60	550

Модель электропривода	Ток, А	Вес, кг	Размер штока квадрат, мм
QT-W (M)-005 220В	0,35	7,6	17x17
QT-W (M)-010 220В	0,48	7,8	17x17
QT-W (M)-015 220В	0,55	8	17x17
QT-W (M)-020 220В	0,65	12,7	22x22
QT-W (M)-030 220В	0,75	12,8	22x22
QT-W (M)-040 220В	0,95	13	22x22
QT-W (M)-060 220В	1,1	21,2	27x27
QT-W (M)-120 220В	1,3	23,2	27x27
QT-W (M)-180 220В	1,5	23,5	27x27
QT-W (M)-300 220В	1,6	37,5	36x36
QT-W (M)-500 220В	1,7	38	36x36

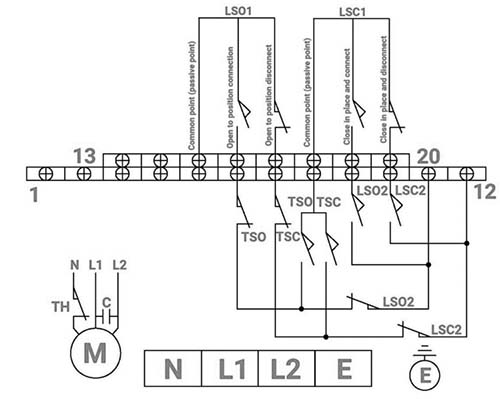

Схема подключения электропривода QT-W (M) 220В
