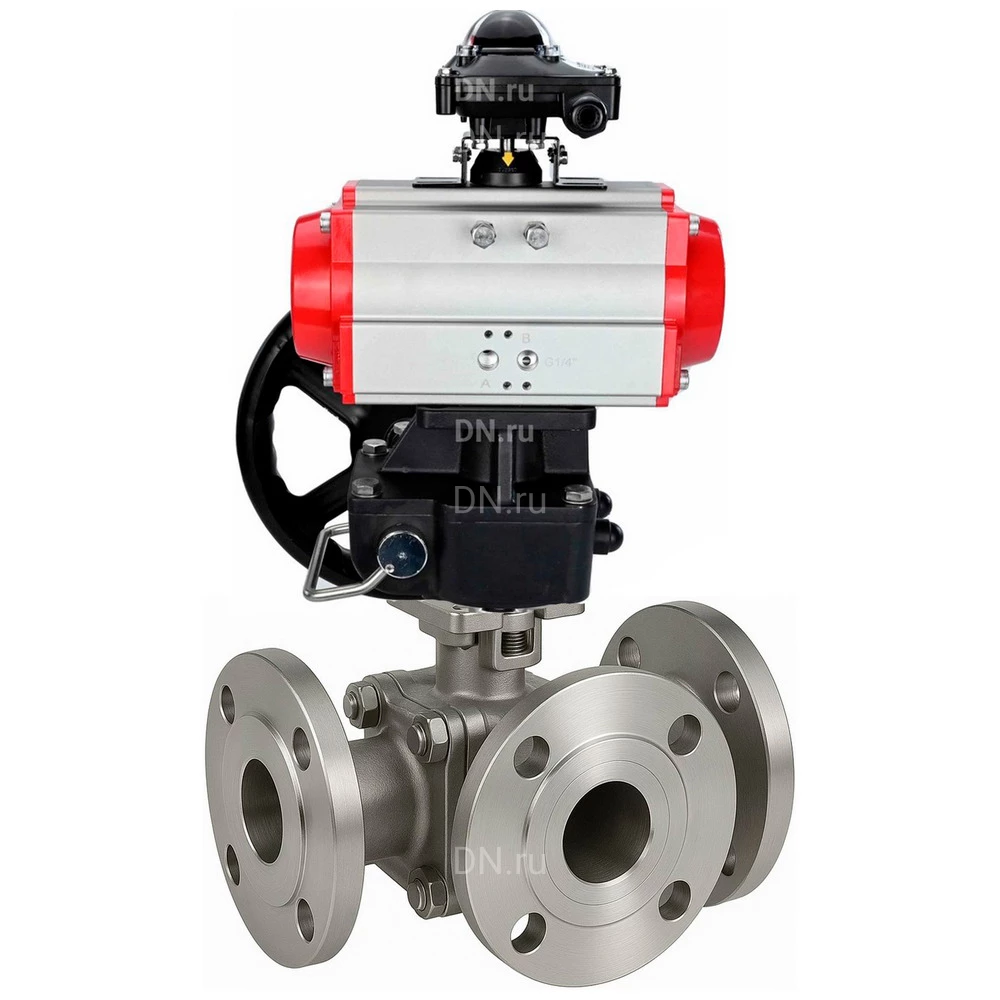

Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-052, ручным дублером MON1-250-T26-ISO и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-052, ручным дублером MON1-250-T26-ISO и БКВ APL-410N EX
Артикул: D160-76906
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 160 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 10.25 кг
на 2025-11-23
94 382,66
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду50 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-065, ручным дублером MON1-250-T26-ISO и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду50 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-065, ручным дублером MON1-250-T26-ISO и БКВ APL-410N EX
Артикул: D160-76907
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 19.10 кг
на 2025-11-23
159 054,22
  • $
  • €
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду80 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-105, ручным дублером MON3-700-T38-ISO и БКВ APL-410N EX
Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду80 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA-105, ручным дублером MON3-700-T38-ISO и БКВ APL-410N EX
Артикул: D160-76908
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 280 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, нейтральные среды
Температура: 200 °C
Вес: 37.30 кг
на 2025-11-23
335 265,98
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX:

Наименование Значение
Номинальное давление PN, бар 16
Температура рабочей среды, ⁰C от -20 до +200
Температура окружающей среды, ⁰C от -20 до +100
Рабочая среда вода, масло, воздух и другие слабо коррозийные среды, нейтральные к материалам крана
Присоединение к трубопроводу фланцевое
Тип проходного сечения полнопроходной
Класс герметичности шарового затвора «А» по ГОСТ 9544-2015
Материал корпуса нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Материал уплотнения PTFE
Сферы применения системы отопления и водоснабжения, промышленные трубопроводы
Средний срок службы, лет 10
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX:

Модель L, мм L1, мм ØD2, мм ØD1, мм ØD, мм b, мм f, мм n-Ød, шт-мм
Ду20 160 80 58 75 105 14 2 4-ø14
Ду50 240 120 102 125 165 16 2 4-ø18
Ду80 280 140 138 160 200 20 2 8-ø18
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX:

№ п/п Наименование детали Материал
1 Заглушка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Гайка сталь A194Gr.8M (аналог 10Х17Н13М2Т)
3 Болт сталь A193 Gr.B8M Cl2 (аналог 12Х18Н10Т)
4 Седло PTFE
5 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
6 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Опорное кольцо нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
9 Уплотнительное кольцо VITON
10 Резьбовое седло нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11 Прокладка PTFE
12 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13 Уплотнение штока PTFE
14 Сальник нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Технические параметры пневмопривода PA-DA:

Наименование Значение
Тип пневмопривода двойного действия
Номинальное давление PN, бар 12
Рабочее давление, бар 2…8
Рабочая среда фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2 ≤30
Температура окружающей среды, ⁰C от –20 до +80
Угол поворота, ° 0 - 90
Регулировка угла поворота, % ±5
Индикатор положения открыто/закрыто
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Средний ресурс, циклов закрытие/открытие 70 000 (при неагрессивной среде и средних значениях давления и температуры)
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Пневмопривод PA-DA

Габариты и размеры пневмопривода PA-DA:

Модель DA-052 DA-065 DA-105
A, мм 30 36 57,5
B, мм 41.5 47 64
C, мм 65,5 81 122.5
D, мм 72 88 133
E, мм 92 108 153
F, мм 65 72 109.5
G, мм 30 30 30
H, мм 80 80 80
I, мм 36 50 70
J, мм 50 70 102
M, мм 11х11 14х14 22х22
N, мм 14 18 26
Z, мм 147 168 268
d, мм 40 40 40
K M5x8 M6x10 M8x13
L M6x10 M8x13 M10x16
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Эскиз габаритов и размеров пневмопривода PA-DA

Технические параметры ручного дублера DN.ru MON:

Наименование Значение
Режим работы повторно-кратковременный, реверсивный
Рабочая среда фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты, IP 67
Тип присоединения ISO 5211
Применение водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж горизонтальный/вертикальный
Материал корпуса сплав алюминия
Ход механический предел 0-90 °
Среда эксплуатации в помещениях и на открытом воздухе
Место установки между пневмоприводом и шаровым краном или затвором
Угол поворота вала, ° 90±5
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Ручной дублер DN.ru MON

Габариты и размеры ручного дублера DN.ru MON:

Модель MON1-250-T26-ISO MON3-700-T38-ISO
b1, мм 14 22
N, мм 22 28
b2, мм 14 22
M, мм 16 22
D1, мм Ø50 Ø102
4-M1, мм 4-M6 4-M10
D2, мм Ø70 Ø125
4-M2, мм 4-M8 4-M12
E, мм 70х70 114х114
D3, мм Ø50 Ø102
4-Ø1, мм 4-Ø6.5 4-Ø10.5
D4, мм Ø70 Ø125
4-Ø2, мм 4-Ø8.5 4-Ø12.5
A, мм 90 140
B, мм 55 71
ØC, мм Ø88 Ø129
F, мм 115 166
T, мм 44 70
Y, мм 145 212
H, мм 120 180
S, мм 53 68.7
K, мм 10 12.5
Ø штурвала, мм 180 280
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Эскиз габаритов и размеров ручного дублера DN.ru MON

Технические параметры блока концевых выключателей APL-410N EX:

Наименование Значение
Корпус всепогодный IP65 взрывозащищенный Exd IIB T6
Полный угол поворот, ° 90
Кабельные вводы 2 x NPT1/2″
Электрическое подключение клеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм2
Резьба кабельного ввода 2 x NPT1/2″
Тип визуального индикатора двухцветная полусфера: ОТКРЫТО (Open) - желтый; ЗАКРЫТО (Closed) - красный
Переключатели/датчики два механических переключателя два датчика приближения
Номинальное напряжение, В 250
Номинальный ток, А 10
Допустимая температура окружающей среды, °С от -25 до +80
Срок службы, лет 10
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Блок концевых выключателей APL-410N EX

Габариты и размеры блока концевых выключателей APL-410N EX:

Модель пневмораспределителя APL-410N EX
A, мм 177
B, мм 174
C, мм 178
D, мм 101
E, мм 76
F, мм 57
G, мм 55
H, мм 23
I, мм 27
J, мм 3
K, мм 4
Ød1, мм Ø5
Ød2, мм Ø9.5
Краны шаровые DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20-80 Ру16 HYMT, трехходовые L-тип, полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, с пневмоприводом PA-DA, ручным дублером MON и БКВ APL-410N EX

Эскиз габаритов и размеров блока концевых выключателей APL-410N EX
