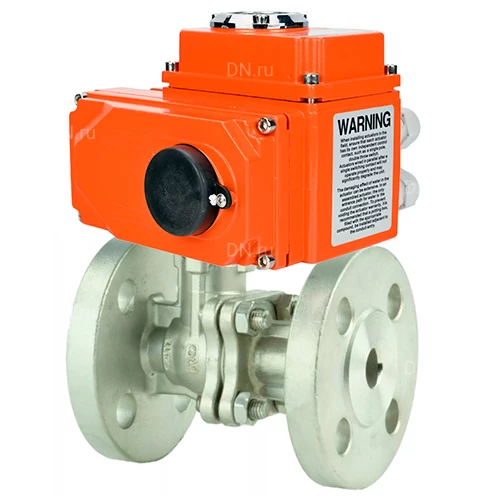

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-100 Ру16-40 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 115 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 11.10 кг
Артикул: D160-53100
Доставим в город Москва:
В наличии:
65 715 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду20 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду20 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 120 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 11.90 кг
Артикул: D160-53101
Доставим в город Москва:
В наличии:
67 372 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 125 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 12.63 кг
Артикул: D160-53102
Доставим в город Москва:
В наличии:
69 659 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 140 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 15.27 кг
Артикул: D160-53104
Доставим в город Москва:
В наличии:
72 672 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду32 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду32 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 130 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 14.02 кг
Артикул: D160-53103
Доставим в город Москва:
В наличии:
73 046 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 150 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 17.00 кг
Артикул: D160-53105
Доставим в город Москва:
В наличии:
76 841 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 170 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 19.50 кг
Артикул: D160-53106
Доставим в город Москва:
В наличии:
85 546 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду80 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 180 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 22.70 кг
Артикул: D160-53107
Доставим в город Москва:
В наличии:
94 005 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 190 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Температура: 210 °C
Вес: 26.20 кг
Артикул: D160-53108
Доставим в город Москва:
В наличии:
106 086 $  ?
до 2024-11-01
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В:

Номинальный диаметр DN, мм 15 – 100
Номинальное давление PN, бар 40 / 16
Температура рабочей среды t, ⁰C от -20 до +210
Герметичность в затворе по классу А ГОСТ 9544-2015
Рабочая среда вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу фланцевое
Проход шара полный проход без сужения
Материал корпуса ASTM CF8M (аналог стали AISI 316)
Расчетный срок службы крана (кол-во циклов открытия/закрытия) 40 000
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-100 Ру16-40 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-100 Ру16-40 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В:

DN Модель
эл.­ привода
Размеры, мм
b d H L D D1 D2 Y
15 QT-N-020EMT 16 15 50 115 95 65 45 241.8
20 18 20 55 120 105 75 58 241.8
25 18 25 58 125 115 85 68 241.8
32 18 32 42 130 140 100 78 241.8
40 18 40 76 140 150 110 88 241.8
50 20 50 85 150 165 125 102 241.8
65 18 65 95 170 185 145 122 241.8
80 20 80 115 180 200 160 138 241.8
100 20 100 140 190 220 180 158 241.8
{content:title}

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В:

Материалы деталей кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-100 Ру16-40 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В:

№ п/п Деталь Материал
1 Корпус CF8M (аналог стали AISI 316)
2 Шар нержавеющая сталь SS316
3 Болт нержавеющая сталь
5 Шток нержавеющая сталь SS316
6 Фланцевый элемент (2 шт) CF8M (аналог стали AISI 316)
7 Уплотнение шара (2 шт) PTFE
8 Шайба упорная PTFE
{content:title}

Технические электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90±5
Материал корпуса алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала легированная сталь
Напряжение питания 220V/AC, 50Гц
Кабельный ввод гермоввод 2xM18
Тип присоединения ISO 5211
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания 2 концевых выключателя
+ 2 дополнительных выключателя (сухой контакт);
Тепловая защита включение при 120°С ±5°С;
выключение при 97°С ±5°С
Класс изоляции F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала 2 внешних регулируемых стопора
Класс защиты корпуса IP67
Уровень шума, дБ ≤ 50
Мощность обогревателя, Вт 5
Температура окружающей среды, °С от -20 до +70
Влажность окружающей среды ≤95% (25°С)
Взрывозащита корпуса нет
{content:title}

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Размеры, мм ISO 5211
L H A B C D Размер штока, квадрат
241,8 157,5 119 118 112,3 26 22x22 F07/F10
{content:title}

Эскиз габаритные размеры электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Схема устройства электропривода DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

№ п/п Наименование
1 Индикатор положения
2 Верхняя крышка
3 Плата управления
4 Конденсатор
5 Нажимные кулачки
6 Выходной вал с червячным колесом
7 Корпус
8 Ограничители хода выходного вала
9 Червячный вал
10 Электродвигатель
11 Редуктор
12 Крышка редуктора
Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-100 Ру16-40 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EMT-O1-220VAC -УХЛ1 220В

Схема устройства электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем
