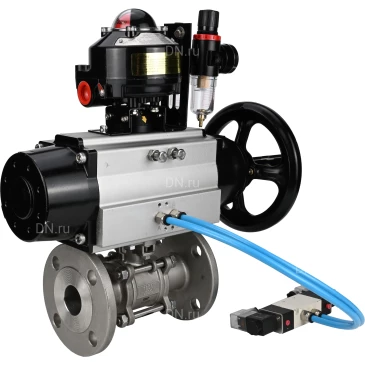

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-510N EX, с БПВ A

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, с пневмораспределителем 4V320-10 220В, с БКВ APL-510N EX, с БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 65 мм

Давление номинальное: 25 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 290 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 22.55 кг

Артикул: D160-47873

Доставим в город Москва:

В наличии:

59 621 ₽ $ €

до 2024-12-23

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду80 Ру25, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, с пневмораспределителем 4V320-10 220В, с БКВ APL-510N EX, с БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 25 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 310 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 27.54 кг

Артикул: D160-47874

Доставим в город Москва:

В наличии:

69 704 ₽ $ €

до 2024-12-23

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-510N EX и БПВ AFC2000:

Наименование	Значение
Температура рабочей среды, °С	от -20 до 180
Тип устройства крана	двухходовой
Применение	водоснабжение, теплоснабжение, Пневматические системы
Рабочая среда	вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	фланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-80 Ру25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-510N EX, с БПВ A

Габариты и размеры кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-510N EX и БПВ AFC2000:

Типоразмер	ØD, мм	ØD1, мм	ØD2, мм	L, мм	A, мм	Е, мм	I, мм	В, мм	С, мм
Ду65	184	145	122	290	495	200	162	88	139
Ду80	200	160	138	310	495	200	162	88	139

Эскиз габариты и размеры кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-510N EX и БПВ AFC2000

Таблица деталей и материалов кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-510N EX и БПВ AFC2000:

№ п/п	Деталь	Материал	Количество
1	Корпус	сталь SS304 / SS316	1
2	Шар затворный	сталь S304 / S316	1
3	Болт	сталь S201 / S304	4~6
4	Гайка	сталь S201 / S304	6~12
5	Уплотнение	PTFE	1
6	Шток	сталь SS304 / SS316	1
7	Сальник	сталь S201 / S304	1
8	Крышка	сталь WCB/CF8/CF8M	2
9	Седельные кольца	PTFE	2
10	Упорная шайба	PTFE	1

Эскиз деталей и материалов кранов шаровых DN.ru КШФПТ 316.180 Ду65-80 Ру25 трехсоставных полнопроходных фланцевых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-510N EX и БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-10

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-10
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-10

Габариты и размеры пневмораспределителя DN.ru 4V320-10

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10

Технические параметры блока концевых выключателей DN.ru APL-510N EX

Наименование	Значение
Модель блока концевых выключателей	APL-510N EX
Степень защиты корпуса, IP	67
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-510N EX

Габариты и размеры блока концевых выключателей DN.ru APL-510N EX

Модель БКВ	APL-510N EX
A, мм	118
B, мм	118
C, мм	138,4
D, мм	17
E, мм	19
F, мм	7
G, мм	3
H, мм	4
I, мм	59
J, мм	59
K, мм	59
L, мм	59
M, мм	121,4
Ød1, мм	50
Ød2, мм	5

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Модель БПВ	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5
