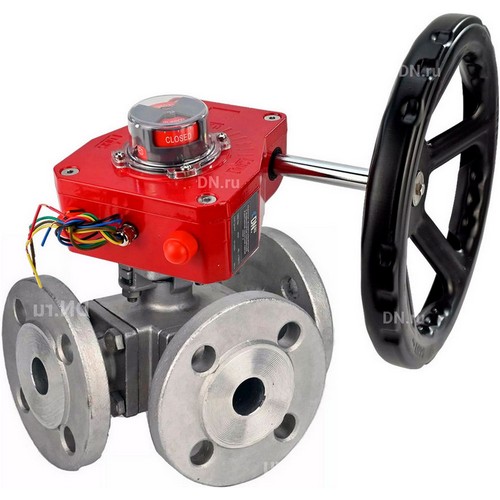

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HGBF RQN2-320Z
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HGBF RQN2-320Z
Описание
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 260 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 28.35 кг
Артикул: D160-56376
Доставим в город Москва:
В наличии:
130 291 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z
Описание
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 280 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 43.00 кг
Артикул: D160-56377
Доставим в город Москва:
В наличии:
187 746 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z
Описание
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 325 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 62.40 кг
Артикул: D160-56378
Доставим в город Москва:
В наличии:
286 443 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HGBF RQN2-320Z
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HGBF RQN2-320Z
Описание
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 240 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 19.80 кг
Артикул: D160-56375
Доставим в город Москва:
В наличии:
82 873 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Редуктор DN.ru HGBF позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Наименование Значение
Номинальное давление PN, бар 16
Тип присоединения фланцевый
Тип управления ручной
Применение водоснабжение, теплоснабжение
Проход шара крана полнопроходной
Температура рабочей среды, °С от -25 до 180
Присоединение фланцевое
Управление редуктор
Класс герметичности A
Водоразборный нет
Тип устройства крана трехходовой
Тип трехходового крана L
Среда вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель Россия
Гарантия, г. 1
Срок службы, лет 10
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ:

Модель L, мм D, мм k, мм d, мм d1, мм A, мм
Ду50 240 165 125 49 99 185
Ду65 260 185 145 65 122 185
Ду80 280 200 160 80 138 250
Ду100 325 220 180 100 158 250
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь SS316
2 Шар нержавеющая сталь SS316
3 Уплотнение PTFE
4 Крышка корпуса нержавеющая сталь SS316
5 Болт нержавеющая сталь SS304
6 Прокладка PTFE
7 Гайка нержавеющая сталь SS304
8 Прокладка PTFE
9 Уплотнение штока PTFE
10 Болт нержавеющая сталь SS304
11 Сальник нержавеющая сталь SS304
13 Шток нержавеющая сталь SS316
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Технические параметры редукторов DN.ru HGBF RQNx-xZ

Наименование Значение
Наличие ручного дублера штурвал
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

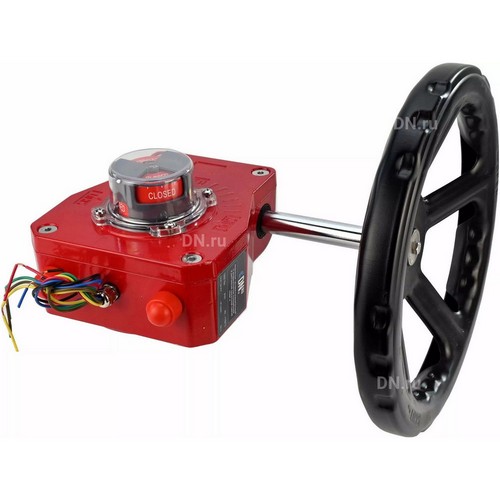

Редукторы DN.ru HGBF RQNx-xZ

Габариты и размеры редукторов DN.ru HGBF RQNx-xZ:

Модель HGBF RQN2-320Z HGBF RQN3-680Z
D2, мм 92 125
D3, мм 70(89) 70/102/125
d1, мм 42 55
A, мм 185 250
B, мм 142 190
C, мм 102 140
D, мм 79 112
E, мм 12 16
F, мм 52 68
H, мм 78 108
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Эскиз габаритов и размеров редукторов DN.ru HGBF RQNx-xZ

Таблица деталей и материалов редукторов DN.ru HGBF RQNx-xZ:

№ п/п Детали Материал
1 Прозрачная крышка индикатора смола PC Pllycaíton
2 Винт сталь 304
3 Винт сталь 304
4 Крышка алюминий ADC 12
5 Червячный редуктор чугун Qľ450
6 Регулировочный винт сталь 304
7 Стойка сталь 45
8 Чехол бутадиен-акрилонитиловый каучук
9 Втулка PZ2175 на основе кетонов
10 Подшипник легированная сталь
11 Корпус алюминий ADC 12
12 Подшипник легированная сталь
13 Сальник резина
14 Шайба сталь 304
15 Винт сталь 304
16 Ось сталь 45
17 Концевой выключатель -
18 Уплотнительное кольцо бутадиен-акрилонитиловый каучук
- Гермоввод Материал: эмалированная проволока стандарта GB6109.
Количество: 6 проводов.
Размеры: длина провода 15 см, диаметр жилы 0,5 мм, медная проволока.
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с редуктором DN.ru HGBF RQNx-xZ

Эскиз деталей и материалов редукторов DN.ru HGBF RQNx-xZ
